自诊断错误：自诊断代码

C7200:内热敏电阻破损（显影）
T/C 传感器 BK（内热敏电阻）的输入采样值为基准值或以上。
步骤 检查说明 可能的原因 措施 参考
1 检查电线 电线连接不正确，或不良。 重新插入显影单元BK的接插件。 电路板电路
图
2 检查电线 电线连接不正确，或不良。 重新插入下述电线接插件，并在
不导通时，更换电线。前电路板
图像供送电路板•图像供送电路
板-驱动板
电路板电路
图
3 显影单元更换 显影单元BK（T/C 传感器
BK）不良。
更换显影单元BK。 显影单元更
换
4 固件更新 固件不是最新版本。 更新驱动固件。 固件更新
5 更换前电路板 前电路板不良。 更换前电路板。 前电路板更
换
6 更换图像供送电路板 图像供送电路板出现故障。 更换图像供送电路板。 图像供送电
路板更换
7 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换

C7210:内热敏电阻短路（显影）
T/C 传感器 BK（内热敏电阻）的输入采样值为基准值或以下。
步骤 检查说明 可能的原因 措施 参考
1 检查电线 电线连接不正确，或不良。 重新插入显影单元BK的接插件。 电路板电路
图
2 检查电线 电线连接不正确，或不良。 重新插入下述电线接插件，并在
不导通时，更换电线。前电路板
-图像供送电路板•图像供送电路
板-驱动板
电路板电路
图2L7/2RL/2TH/2RM/2RN/2ND
7-278
步骤 检查说明 可能的原因 措施 参考
3 显影单元更换 显影单元BK（T/C 传感器
BK）不良。
更换显影单元BK。 显影单元更
换
4 固件更新 固件不是最新版本。 更新驱动固件。 固件更新
5 更换前电路板 前电路板不良。 更换前电路板。 前电路板更
换
6 更换图像供送电路板 图像供送电路板出现故障。 更换图像供送电路板。 图像供送电
路板更换
7 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换

C7221:LSU热敏电阻破损
LSU 热敏电阻的输入采样值为基准值或以上。
步骤 检查说明 可能的原因 措施 参考
1 检查电线/FFC 电线或FFC连接不正确，或不
良。
重新插入下述电线接插件，并重
新连接FFC。如果不导通，请更
换电线。然后，在FFC端子变形
或FFC破损时，更换FFC。 •LSU-
驱动板
电路板电路
图
2 LSU更换 LSU（LSU热敏电阻）不良。 更换LSU。 LSU更换
3 固件更新 固件不是最新版本。 更新驱动固件。 固件更新
4 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换2L7/2RL/2TH/2RM/2RN/2ND
7-279
C7231:LSU热敏电阻短路
LSU 热敏电阻的输入采样值为基准值或以下。
步骤 检查说明 可能的原因 措施 参考
1 检查电线/FFC 电线或FFC连接不正确，或不
良。
重新插入下述电线接插件，并重
新连接FFC。如果不导通，请更
换电线。然后，在FFC端子变形
或FFC破损时，更换FFC。 •LSU-
驱动板
电路板电路
图
2 LSU更换 LSU（LSU热敏电阻）不良。 更换LSU。 LSU更换
3 固件更新 固件不是最新版本。 更新驱动固件。 固件更新
4 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换

C7241:皮带热敏电阻破损
皮带热敏电阻的输入采样值为基准值或以上。
步骤 检查说明 可能的原因 措施 参考
1 重新安装初级转印单元 纸盒接插件连接不正确。 重新安装初级转印单元，使纸盒
接插件连接牢固。
初级转印单
元更换
2 检查电线 电线连接不正确，或不良。 重新插入下述电线接插件，并在
不导通时，更换电线。转印电路
板-图像供送电路板•图像供送电
路板-驱动板
电路板电路
图
3 初级转印单元更换 初级转印单元不良。 更换初级转印单元。 初级转印单
元更换
4 固件更新 固件不是最新版本。 更新驱动固件。 固件更新2L7/2RL/2TH/2RM/2RN/2ND
7-280
步骤 检查说明 可能的原因 措施 参考
5 更换图像供送电路板 图像供送电路板出现故障。 更换图像供送电路板。 图像供送电
路板更换
6 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换

C7251:皮带热敏电阻短路
皮带热敏电阻的输入采样值为基准值或以下。
步骤 检查说明 可能的原因 措施 参考
1 重新安装初级转印单元 纸盒接插件连接不正确。 重新安装初级转印单元，使纸盒
接插件连接牢固。
初级转印单
元更换
2 检查电线 电线连接不正确，或不良。 重新插入下述电线接插件，并在
不导通时，更换电线。转印电路
板-图像供送电路板•图像供送电
路板-驱动板
电路板电路
图
3 初级转印单元更换 初级转印单元不良。 更换初级转印单元。 初级转印单
元更换
4 固件更新 固件不是最新版本。 更新驱动固件。 固件更新
5 更换图像供送电路板 图像供送电路板出现故障。 更换图像供送电路板。 图像供送电
路板更换
6 更换驱动板 驱动板不良。 更换驱动板。 驱动板更换

------------------------------------------

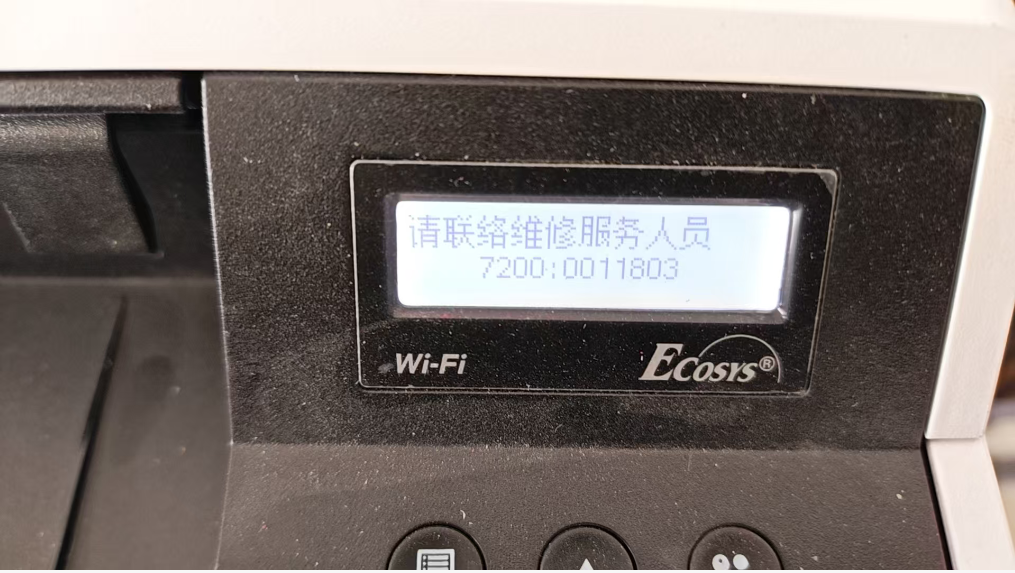

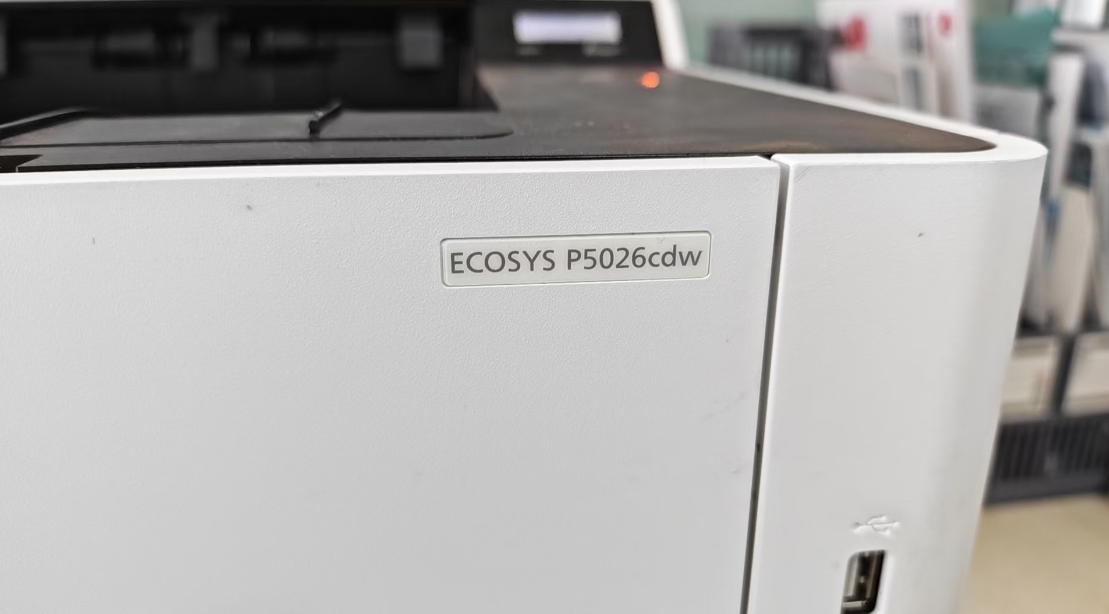

实际案例：
------------------------------------------

3】
------------------------------------------
2】

------------------------------------------

1】
