00120 彩色激光打印机关键零部件作用原理详解和图谱

     12001 进纸组件（彩色激光打印机）

------------------------------------------

进纸组件：

------------------------------------------

关于进纸组件：

1】惠普三星有明显的进纸组件  包含 搓纸轮 分页器转印消电 离合系统等装置

2】兄弟的进纸组件不是一大块

1】纸盒

   打印纸盒就是进纸盒，是指用来装打印纸的部件，放在进纸盒内的纸张，在进行打印时能够自动的进纸，进行打印。

打印纸盒通常是可以调节的，允许使用不同类型的纸张，为了方便打印，有些打印机配备了多个打印纸盒，甚至可以更换不同的纸盒。

选择打印机纸盒时需要考虑纸盒所能使用的纸张类型，但是打印纸盒最重要的性能指标是容纳纸张的数量，即纸盒容量。

------------------------------------------

点评：

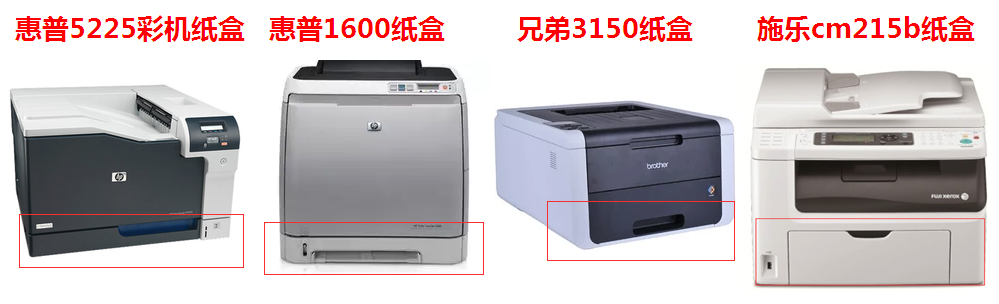

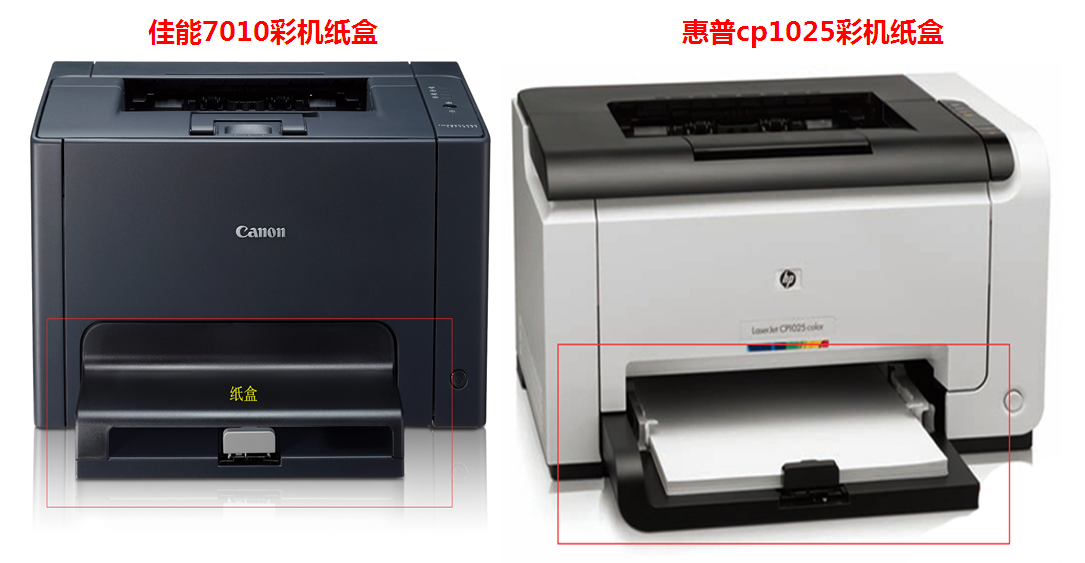

1】上图是开放式纸盒

2】下图前三个是抽拉式纸盒

3】施乐的可以放下来是个托板

4】发物流到省会维修 大都会把托板卸下来以免损坏

4】接收机器要先拍照确定带不带纸盒托板

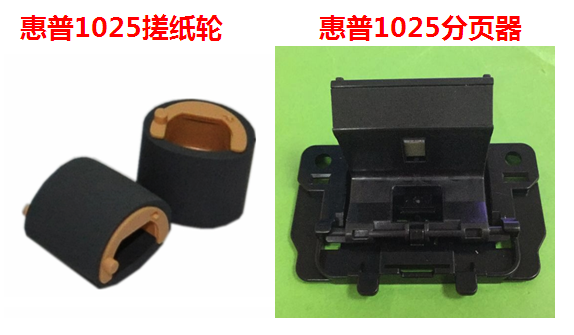

2】搓纸轮、分页器：  扩展阅读点击超链接：   搓纸轮    分页器      搓纸轮2

------------------------------------------

搓纸轮 就是能将纸张从纸堆搓离的轮子，主要用于办公设备，如打印机、复印机、速印机、数字一体印刷机等。
分页器 就是能配合搓纸轮在搓纸轮搓纸时将纸分为单张的构件，主要用于办公设备,如打印机、复印机、速印机、数字一体印刷机等。

------------------------------------------

------------------------------------------

点评：搓纸轮 分页器

1】彩机的印量并不大，所以搓纸轮分页器坏的并不多

2】问题基本都集中在少数机型上

参考资料：

1】有纸盒搓纸轮分页器 、有手送搓纸轮分页器、有输稿器的原稿搓纸轮分页器、订货要说清楚、业务员要问清楚。

2】有的搓纸轮非常容易扣开，有的机器换个搓纸轮要把机器几乎拆完比如三星1710 坑死个人

3】很多时候有的机器就是换个皮套，有的时候没有皮套只能带芯买全套

4】有搓纸动作 ，不进纸，你用湿毛巾擦擦，如果进纸顺利了就是搓纸轮

5】带双张，或者多张进纸一般就是分页器该换了

6】还有时，他们要的是辅助搓纸轮

3】纸传感器;

   检测有没有纸张的传感器

3】进纸传感器：

   检测纸张过来的时间，通知主板，主板再告诉对位辊什么时候转的传感器

   如果规定时间，纸过不完，或者其它原因导致导杆没有复位，报卡纸

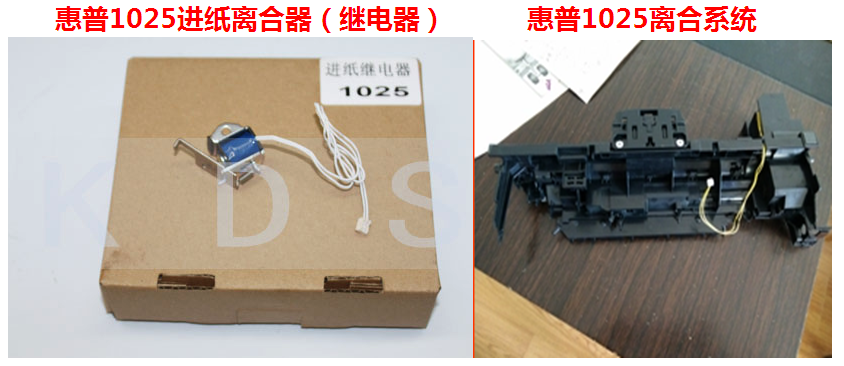

3】离合系统

   一般有离合轮和继电器（离合器） 组成有的是二合一

   主要收到主板命令，放开离合轮，搓纸轮就开始转圈的装置

------------------------------------------

关于这些传感器和离合系统：

一般不出毛病

1】第一张不卡第二张卡 考虑继电器
