00120 彩色激光打印机关键零部件作用原理详解和图谱

------------------------------------------

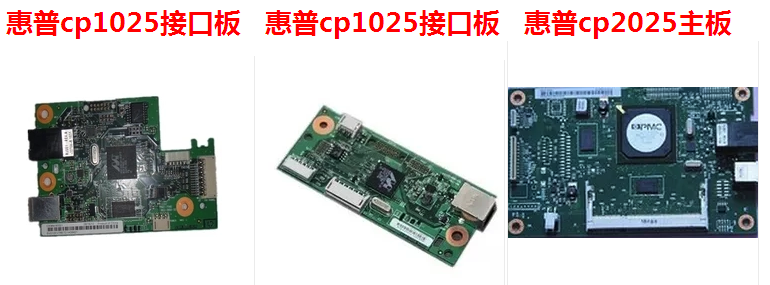

1】接口主板(接口板/驱动板）

   控制打印机数据的主要的一块集成电路板，一般做成绿色以便区分

------------------------------------------

关于主板：

1】主板的usb插槽容易损坏

2】主板的最大的芯片容易坏，时间长了，引脚容易腐蚀

3】有些机器竟然有两个版本的主板

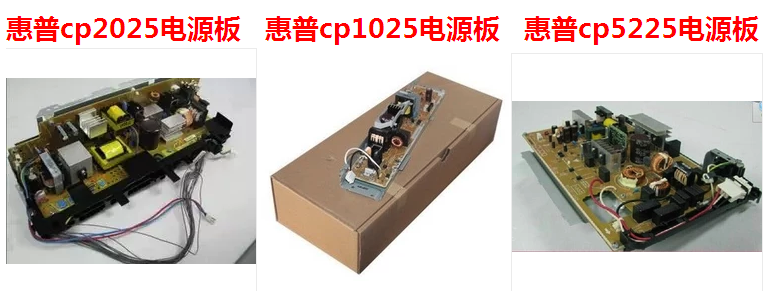

2】电源板  扩展阅读：  打印机电源板维修

   为打印机主板，电机，激光器，定影器等提供电源的集成电路板，一般都是黄色的板子 和高压板一个颜色  有的直接集成高压板

------------------------------------------

关于电源板：

1】电源板容易损坏，一般都是电容爆了

2】同一款机器，电源板可能分新版老版，中文版，英文版，水货版

3】开不了机，指示灯不亮，一般想考虑电源板

3】高压板：

  主要负责给硒鼓充电，给转印充电的集成电路板，高压板的共同的特点是几乎没有什么电容

------------------------------------------

关于高压板：

1】高压板问题会导致全黑

2】高压板问题还会导致转印不好，颜色浅，全白

2】有些高压板集成在电源板上，比如惠普m1005
