系统知识：1210203 复印机显影仓（载体仓）附：显影辊、ATDC、显齿、间隙轮等（黑白激光复印机）

00121 黑白激光复印机关键部件原理详解和图谱

     12102 显影系统（黑白激光复印机）

------------------------------------------

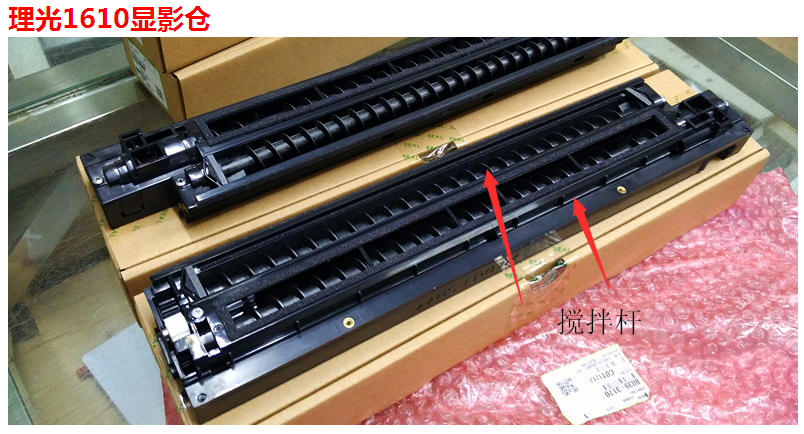

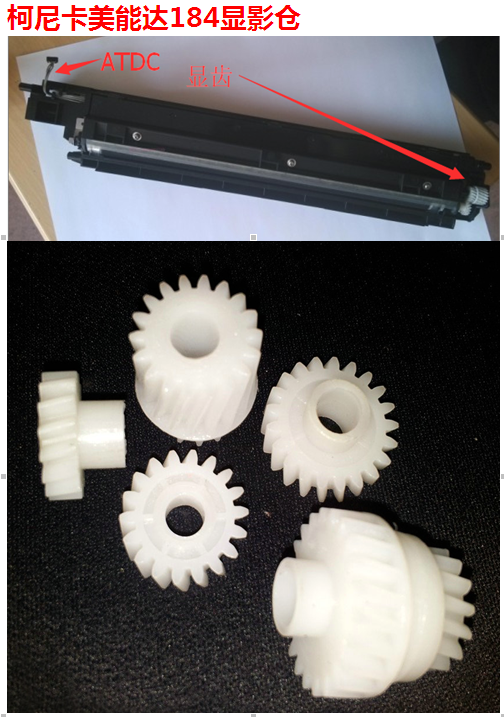

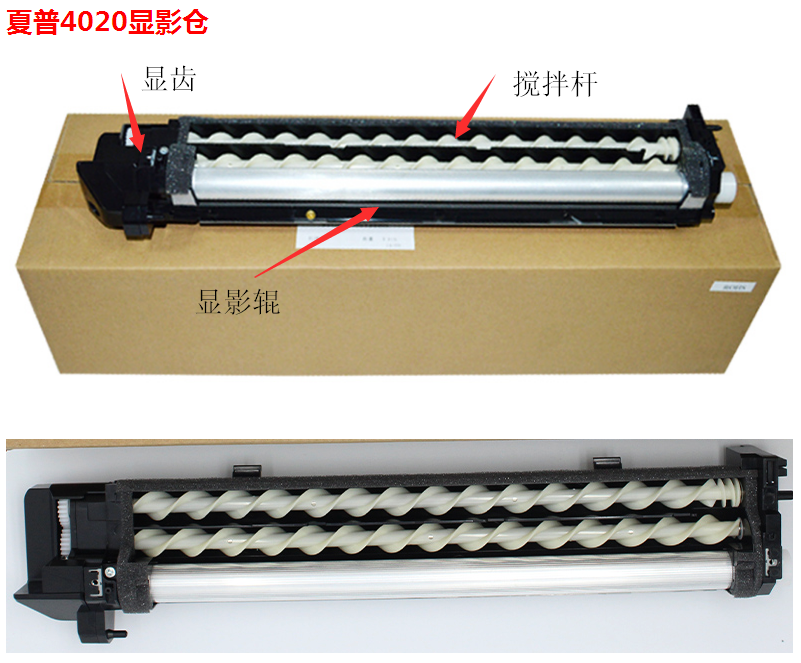

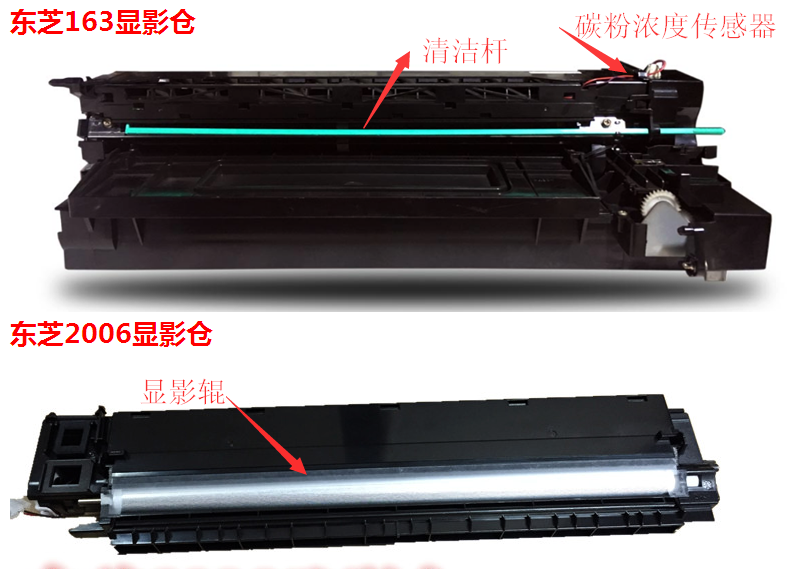

显影仓：碳粉和载体混合的地方；在粉仓和鼓架之间

------------------------------------------

关于显影仓：

1】有的显影仓和鼓架子是一体的

2】有的显影仓是单独的

3】显影仓有时候会漏粉的

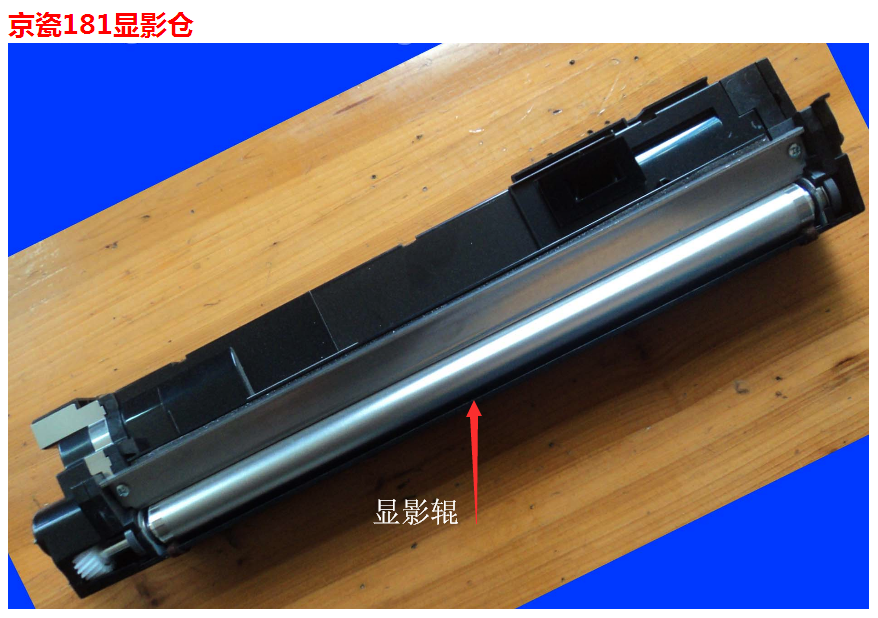

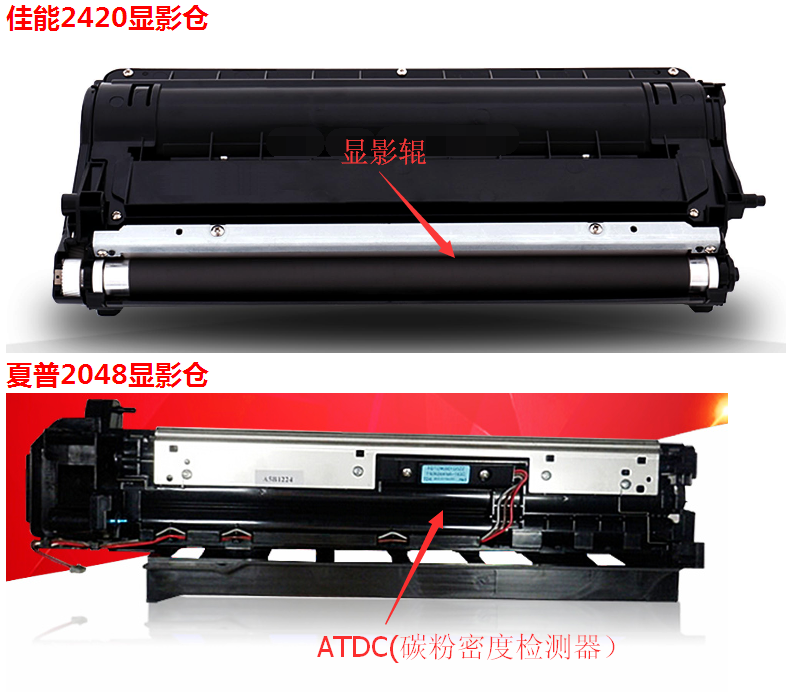

1】 显影辊：

工作原理：显影辊工作时，表面带有电荷（根据不同品牌机器正或负电荷），吸附碳粉（作用相当于磁辊），当输入的打印数据经过处理后，转化为相应的激光信号，通过一组棱镜折射到硒鼓（OPC）表面，从而形成电荷潜影（电荷组成的具体“图像”或“文字”信息）。当OPC旋转经过显影辊时，潜影部分从显影辊表面吸附相应碳粉，形成碳粉实相，当OPC携带碳粉实相转动至纸张相应位置，经过静电处理的纸张又会将碳粉吸附到纸张表面。这样，一幅图像已经出现在纸面了。为了稳定图形，纸张输出时还要经过热压辊，使碳粉中树脂成分在高温下迅速溶解，从而将碳粉牢牢附着在纸张表面。

------------------------------------------

关于显影辊：

1】需要载体的叫显影辊           这个东西基本不坏，上粉不好有白道都是显影仓里面有了东西挡住了 清理即可

2】佳能 京瓷不用载体可以叫磁辊  这个东西基本不坏，上粉不好有白道都是显影仓里面有了东西挡住了 清理即可

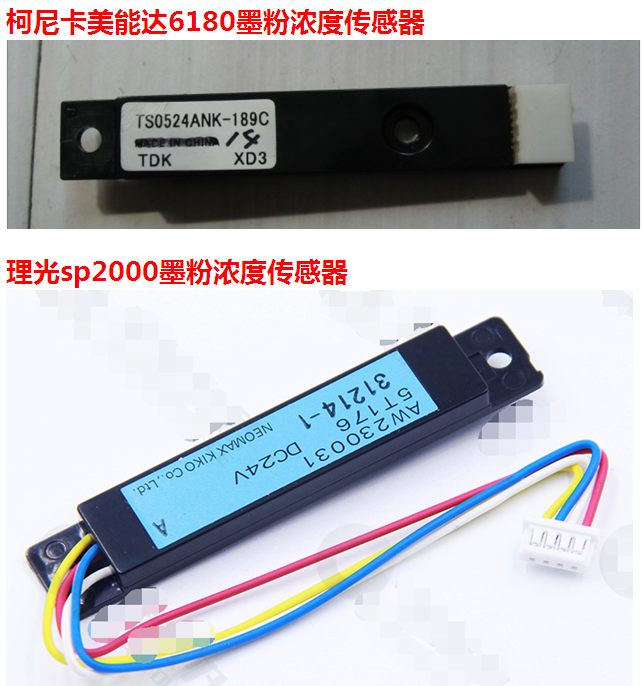

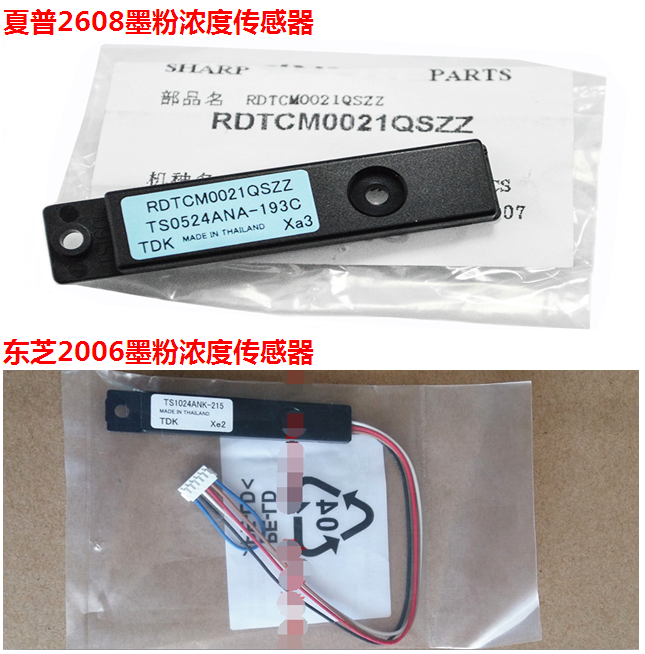

2】 ATDC (磁通密度传感器)：

现在的维修人员，大多数都直接叫ATDC为磁通密度传感器。

------------------------------------------

关于墨粉浓度传感器：
1】一般坏的少 大都是脏了需要清洁即可 浓度检测为0或者太过异常 基本都是这里的原因；

3】复印机显影：

显影就是用带电的色粉使感光鼓上的静电潜像转变成可见的色粉图像的过程。显影色粉所带电荷的极性，与感光鼓表面静电潜像的电荷极性相反。显影时，在感光鼓表面静电潜像是场力的作用下，色粉被吸附在感光鼓上。静电潜像电位越高的部分，吸附色粉的能力越强；静电潜像电位越低的部分，吸附色粉的能力越弱。对应静电潜像电位（电荷的多少）的不同，其吸附色粉量也就不同。这样感光鼓表面不可见的静电潜像，就变成了可见的与原稿浓淡一致的不同灰度层次的色粉图像。在静电复印机中，色粉的带电通常是通过色粉与载体的摩擦来获得的。摩擦后色带电极性与载体带电极性相反。

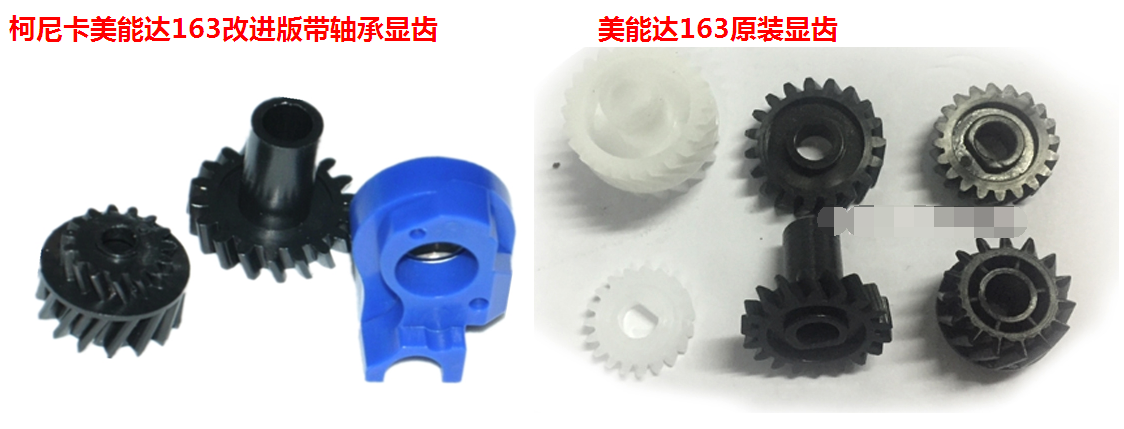

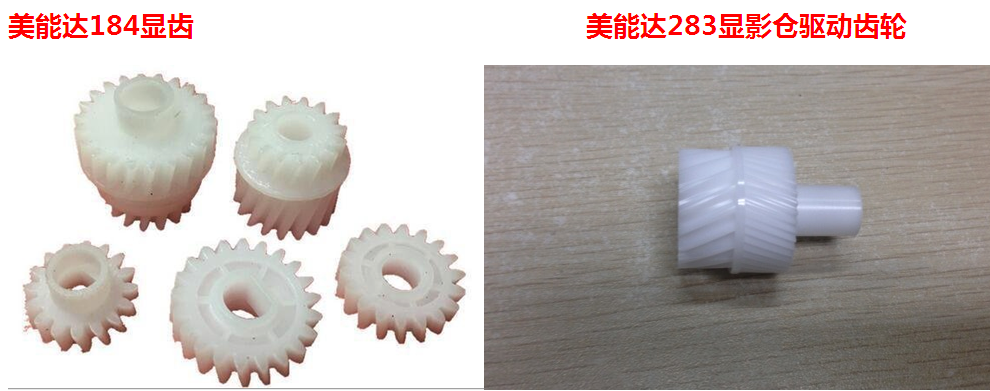

4】显齿：

  显影仓齿轮，驱动显影仓的载体搅拌辊转动的齿轮，一般都是几个轮组成一套。容易磨损。

------------------------------------------

关于显齿：

1】美能达的显齿非常容易坏

2】国产厂商出了改进版带轴承的显齿 （显影仓齿轮）

2】横黑道 或者横白道 漏粉都可能跟它有关系

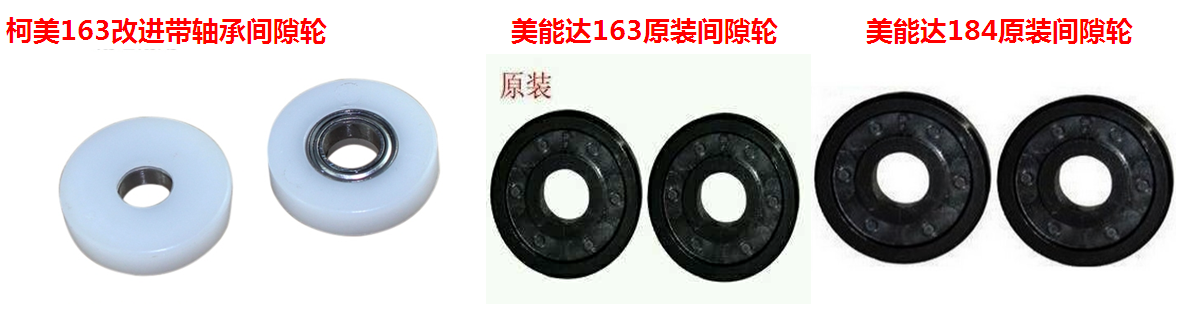

5】间隙轮：

用于固定显影辊和鼓芯间距，套在显影辊两头的圆圈塑料垫片，美能达的最容易磨损

------------------------------------------

关于间隙轮：

1】基本就美能达有间隙轮问题；

2】中国人民办法多，发明了带轴承的间隙轮。以便耐用些；

3】如果美能达除了横白道 就可能是间隙轮磨损了 中间不圆了。

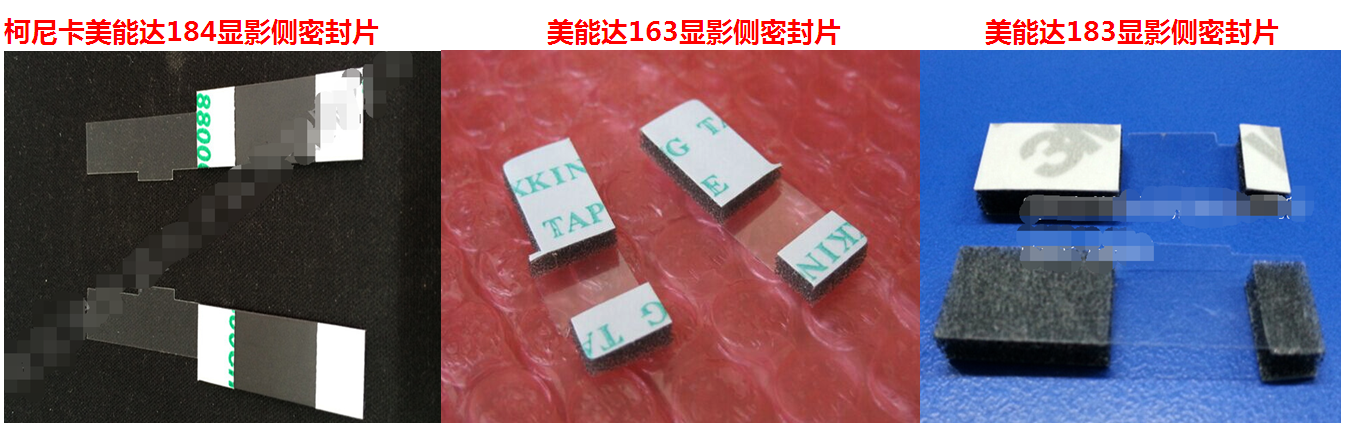

6】显影侧密封片：

   是一对塑料片，两边不一样，一般一次要换一对

------------------------------------------

关于密封片：

1】美能达的塑料片是用胶黏贴的 容易掉 翘起  导致漏粉
