系统知识： 2020309 卡纸  （黑白数码复印机）

00202 常见典型故障案例分析总结---- ----------下面的看了你就是半个师傅了

20203 黑白数码复印机常见问题样张图谱、故障案例分析总结

1】卡定影

   1）定影辊，或者定影膜磨损，和损坏导致的卡纸

   2）定影分离爪或者弹簧，或者定影分离爪支架损坏导致的卡纸

   3）出纸轮问题导致的卡纸

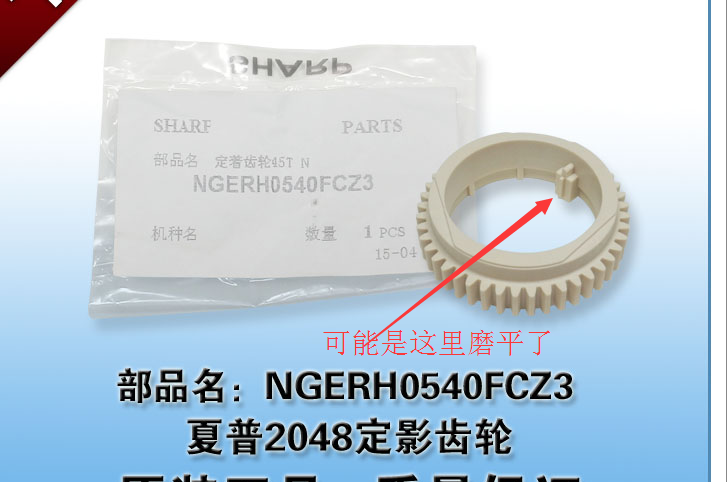

   4）定齿或者定影轴套导致的卡纸。

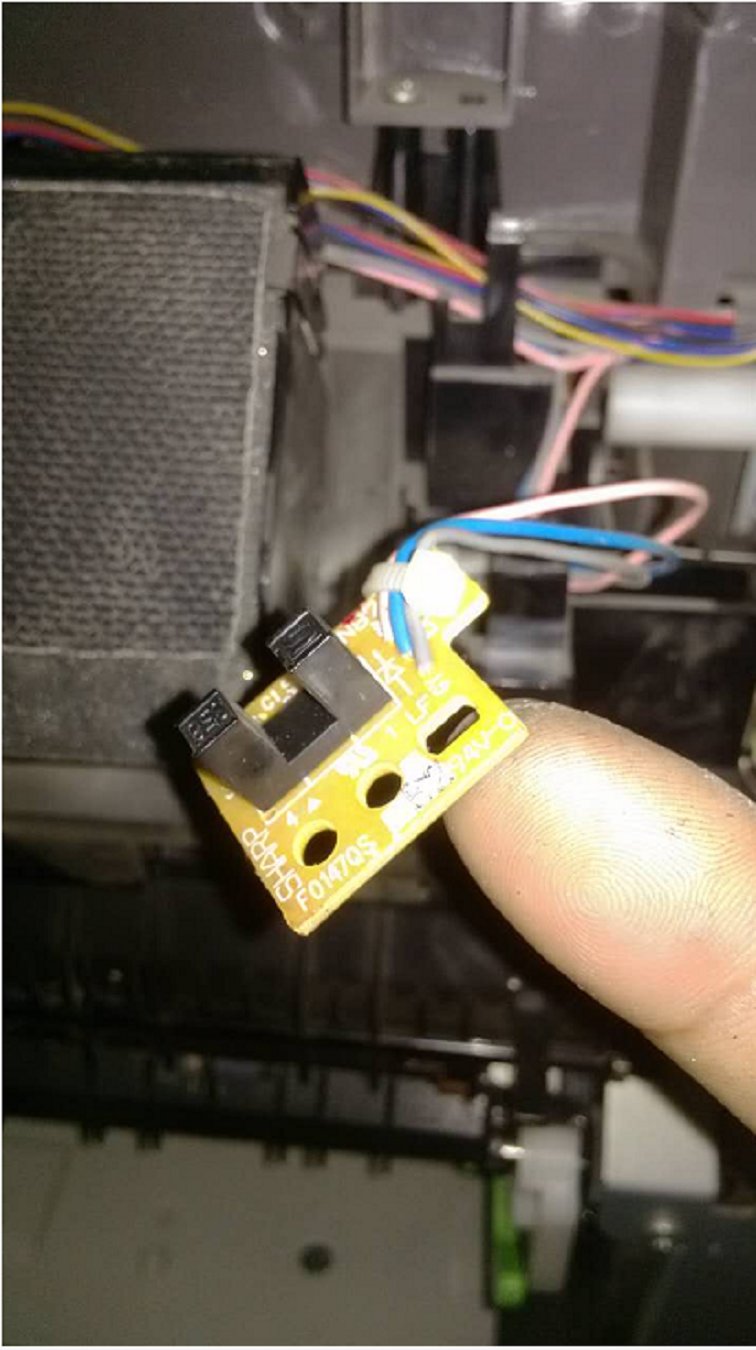

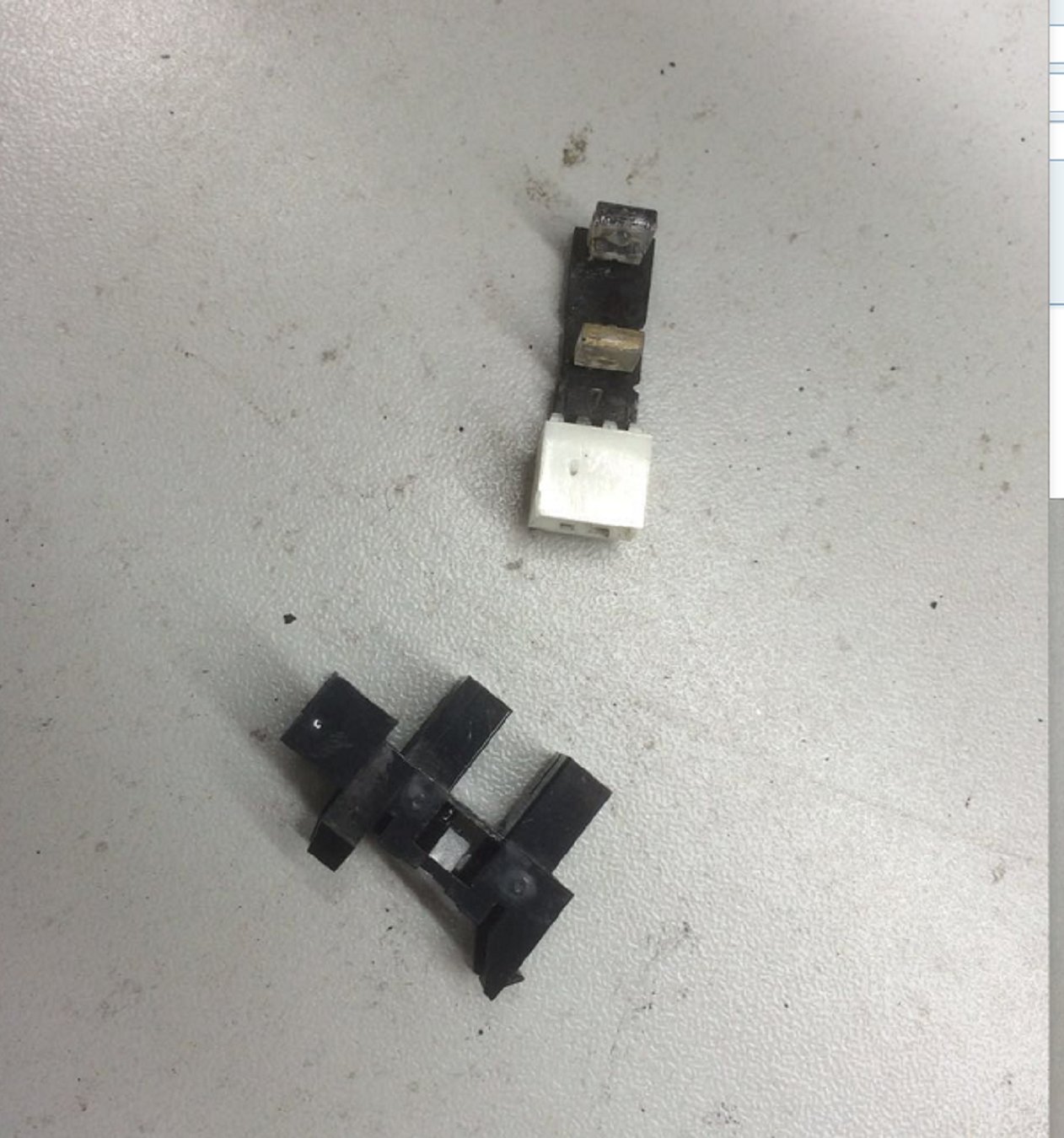

   5）出纸传感器问题导致的卡纸，一般是出纸导杆，弹簧，或者光敏二极管脏了，或者线头问题。

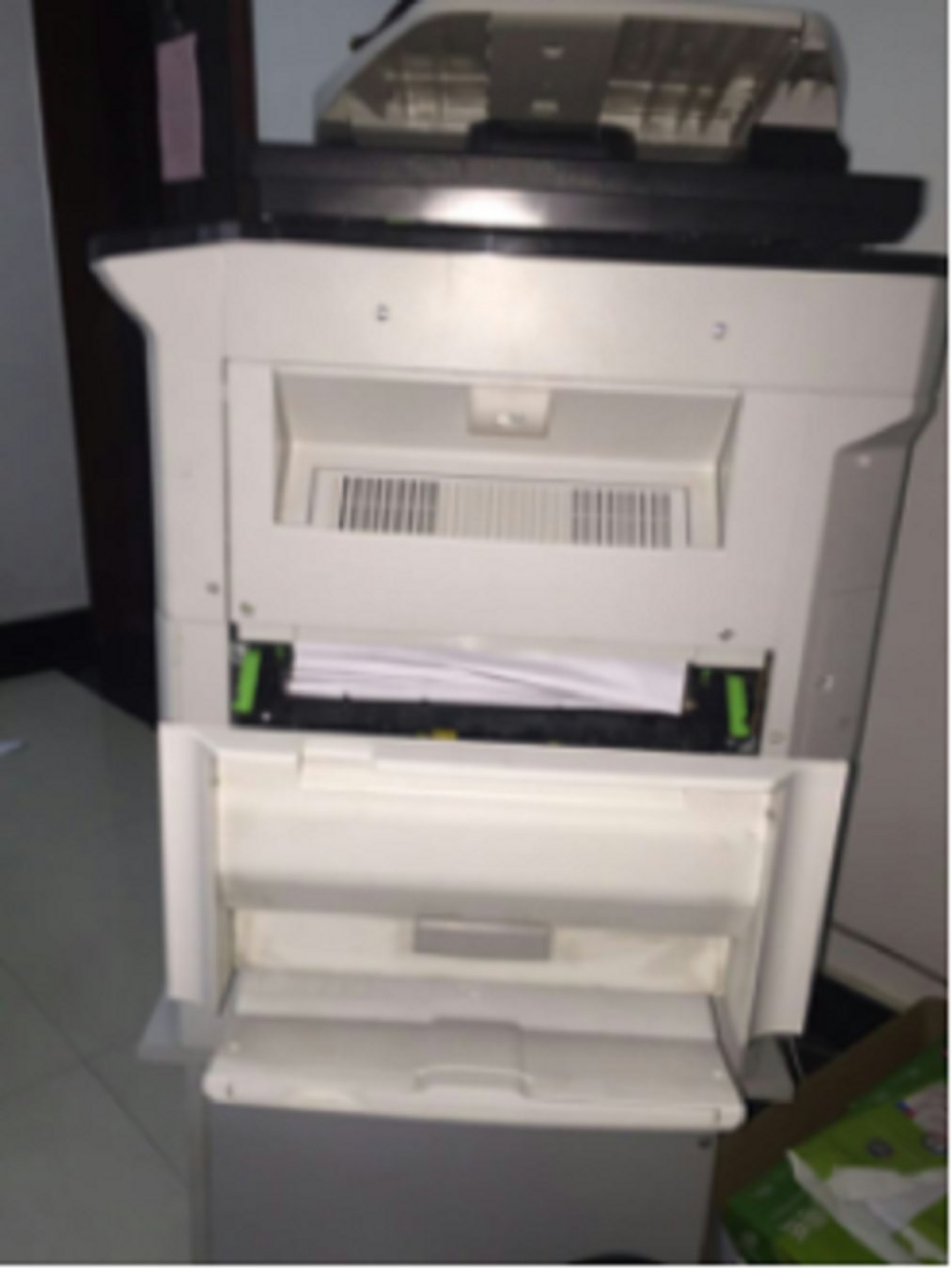

2】卡定影下

   1）定影问题导致纸不过定影

   2）鼓问题或者转印问题导致的定影前卡纸

   3）对位传感器或者对位离合器问题导致的卡纸

   4）进纸传感器或者进纸离合器问题导致的卡纸

------------------------------------------

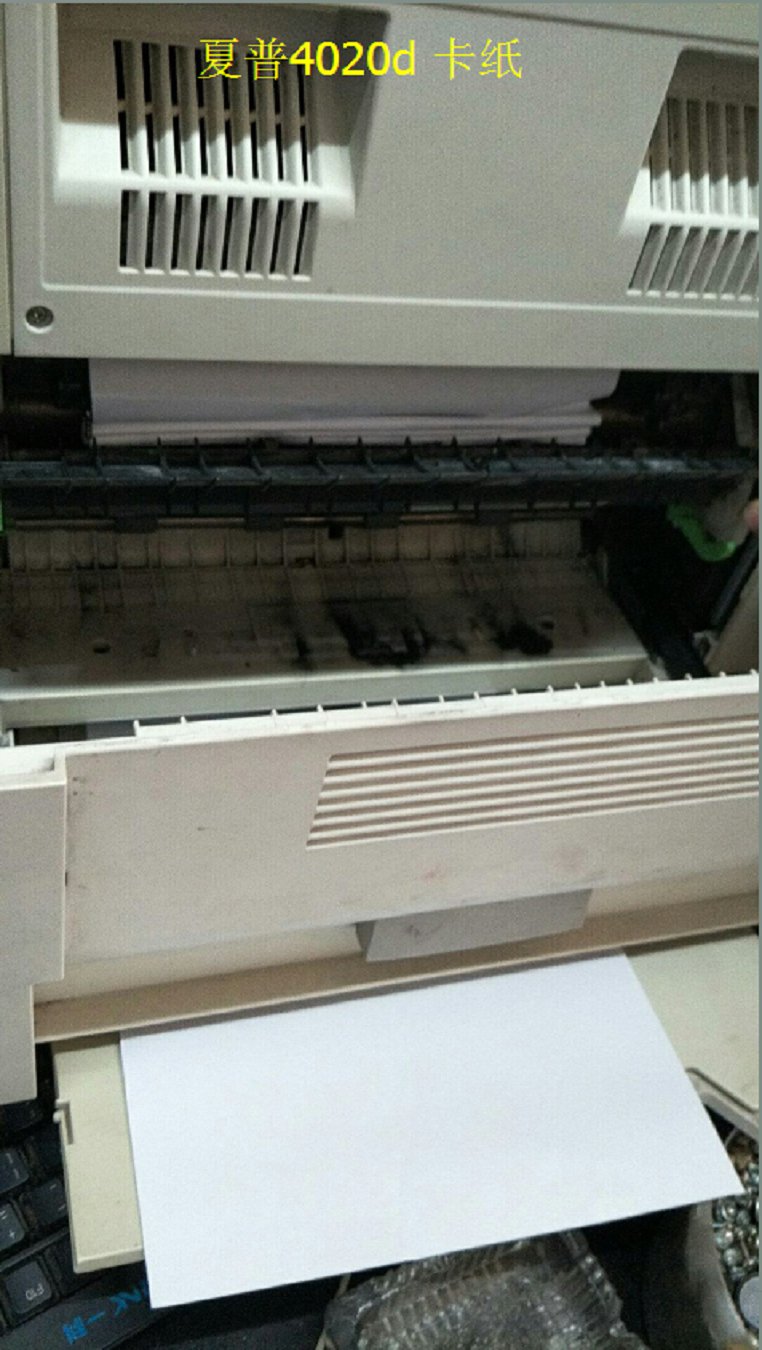

一、夏普黑白数码复印机卡纸案例：

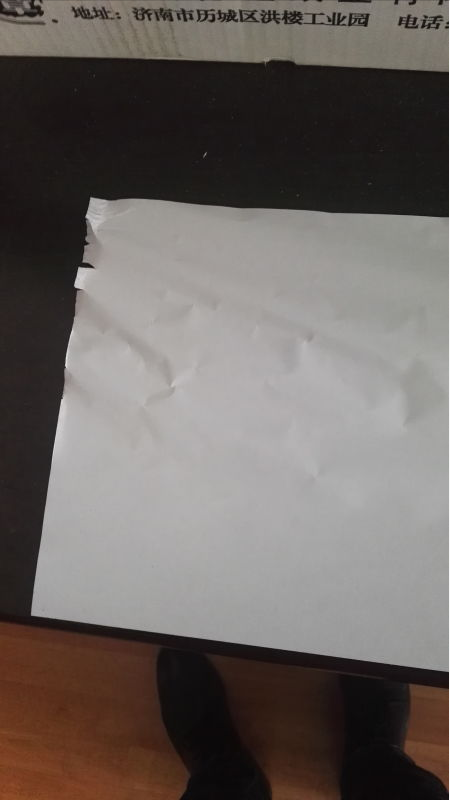

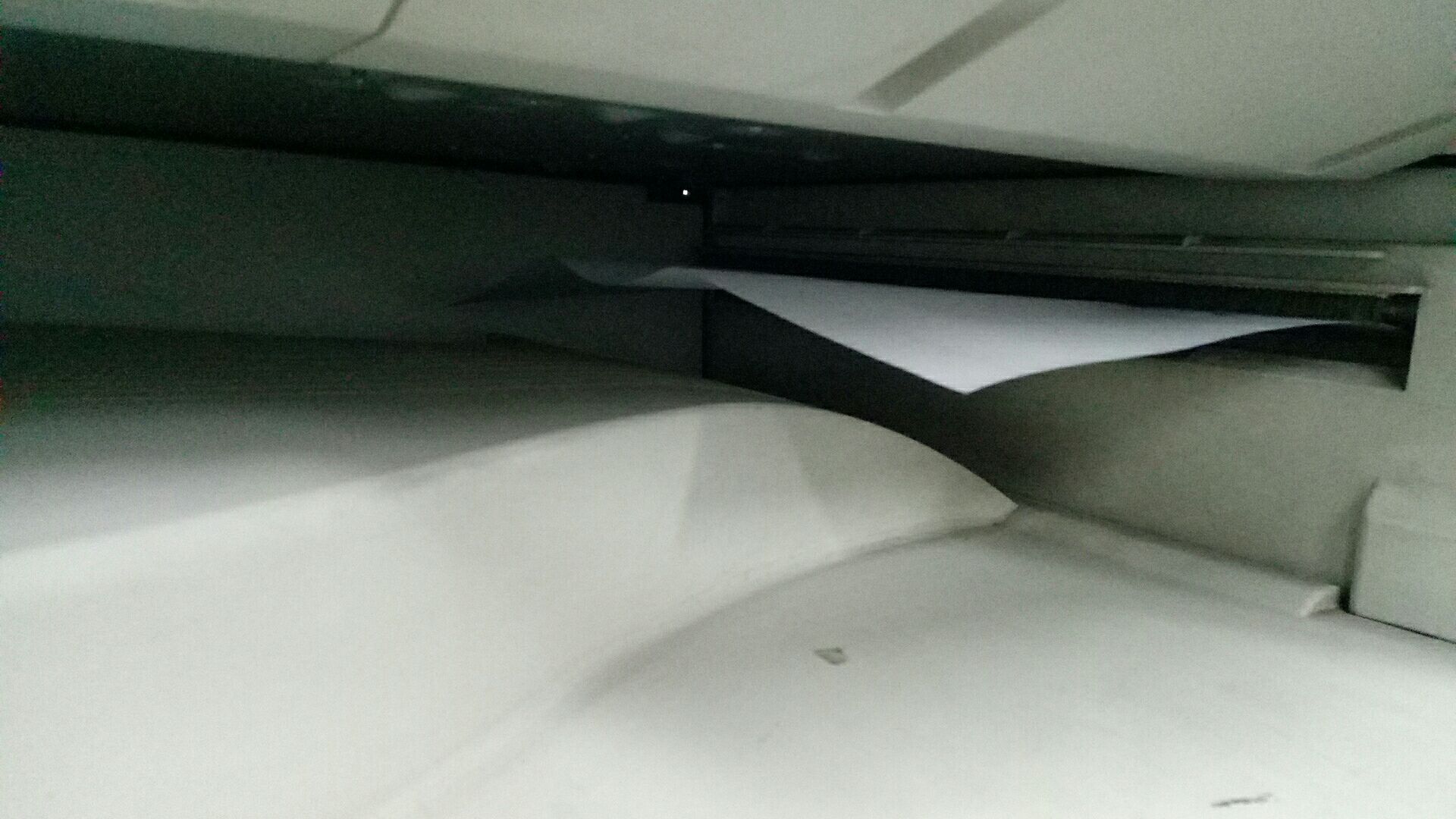

咨询问题：夏普2608N复印机卡纸 纸张中间扇形 有时卡 有时不卡？陕西延安韩经理（龍哥传媒文化）二〇一六年十一月六日？

技术热线：韩经理  王亚硕 皇甫

1 定影里面有纸片

2  飞粉脏了传感器

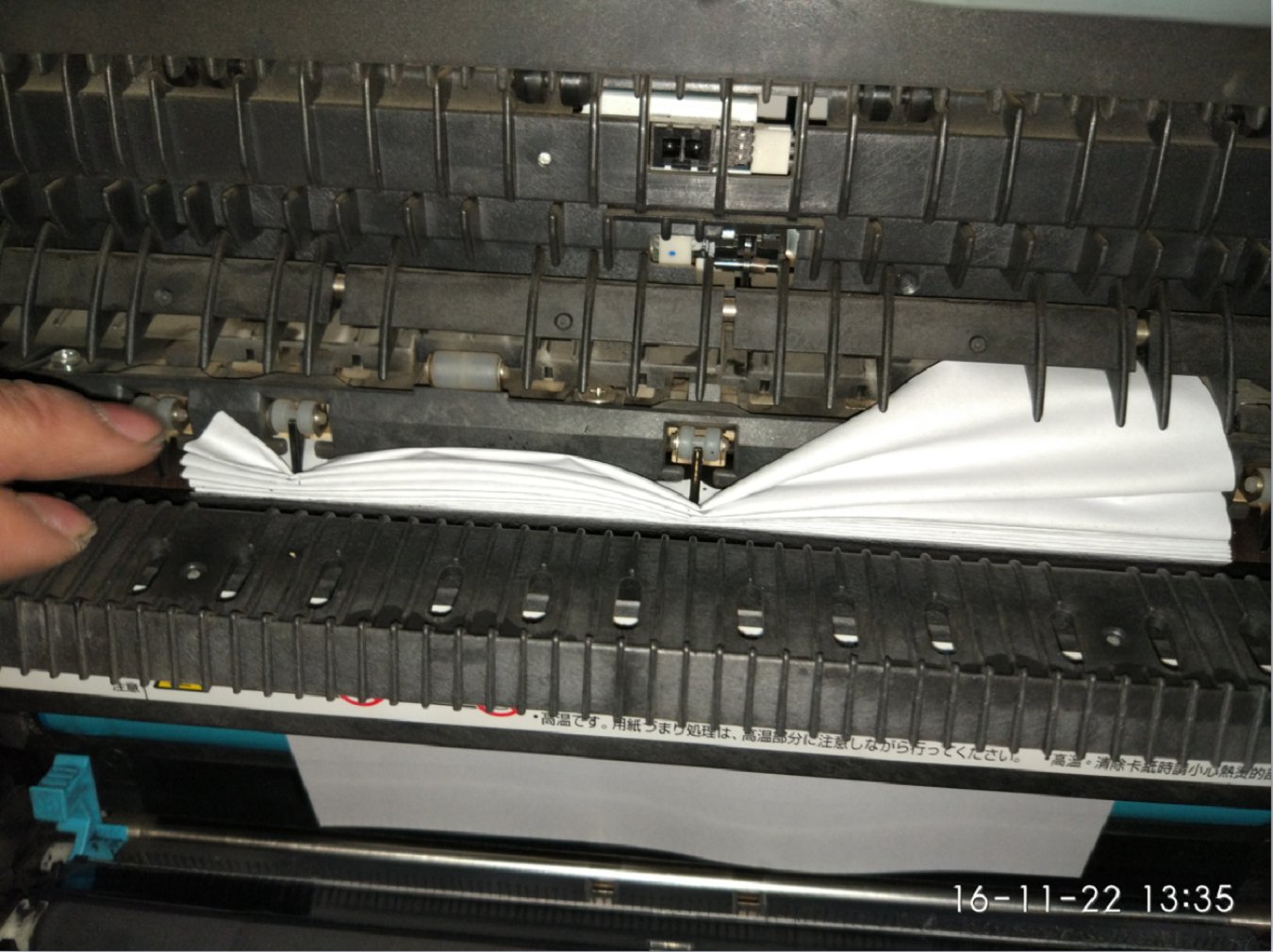

 陕西延安韩经理（龍哥传媒文化） 维修的 夏普2608N复印机卡纸 纸张中间扇形

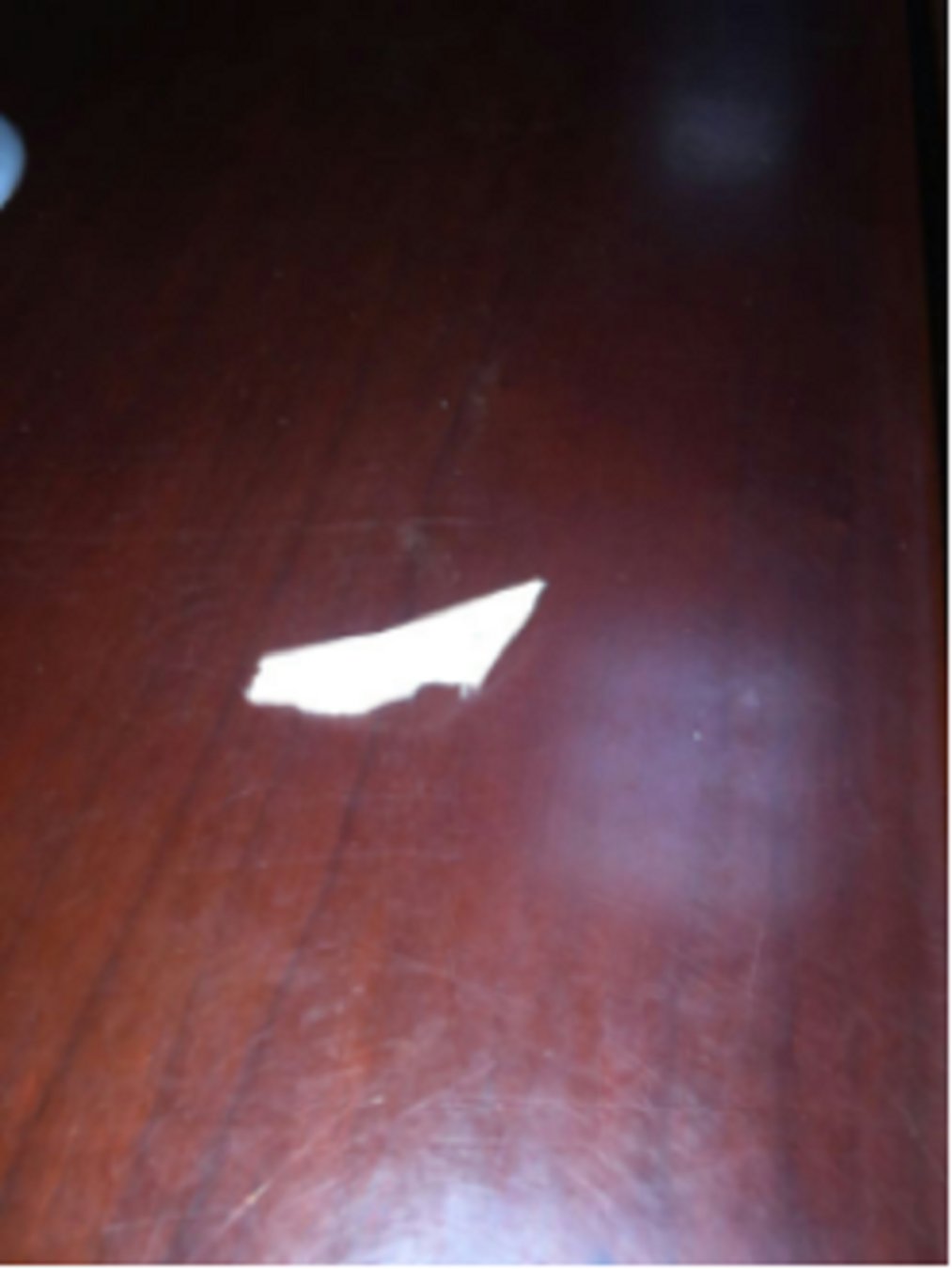

结果是定影里面有纸片导致的

------------------------------------------

------------------------------------------

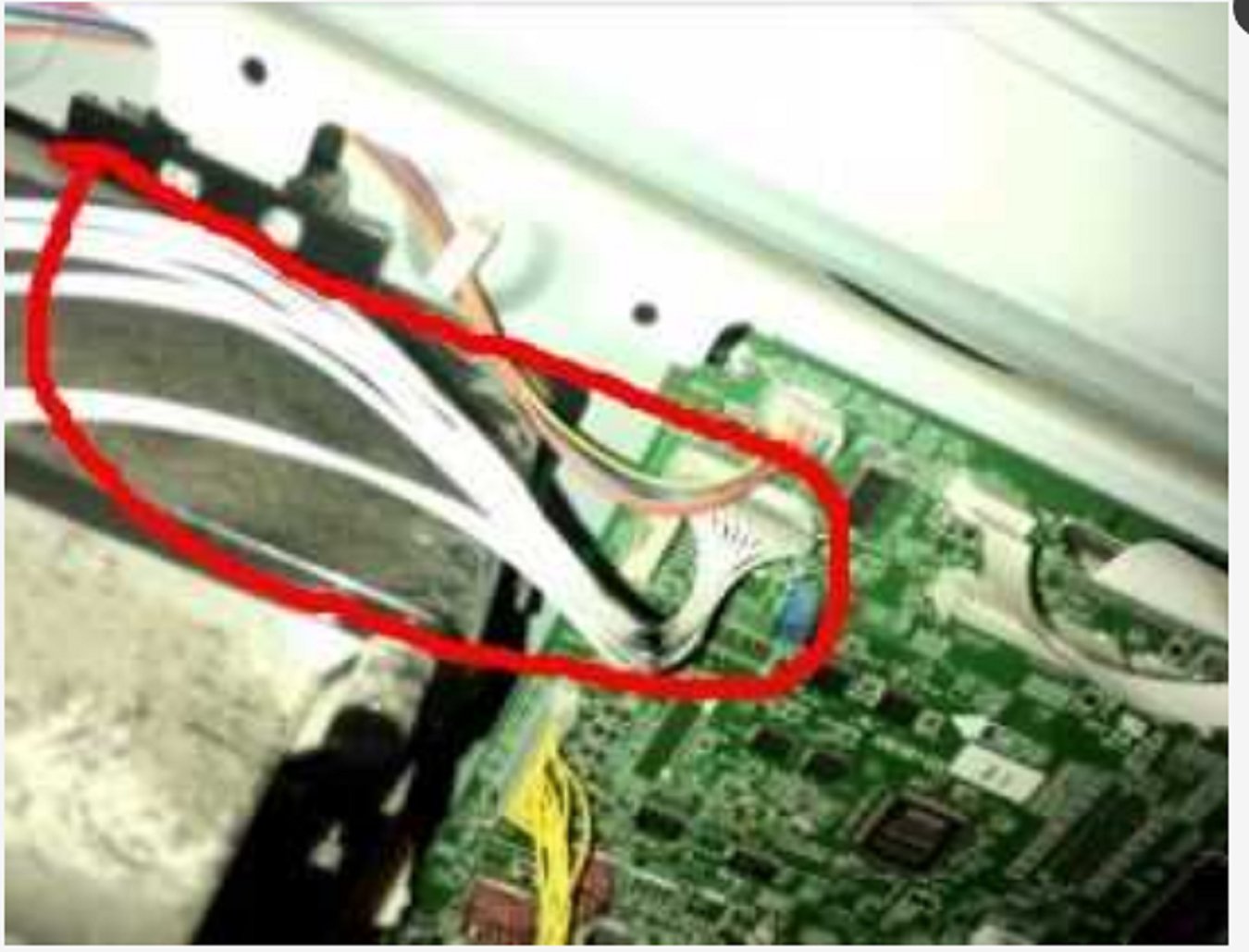

昨天遇到过夏普2048S报定影卡纸  实际是线  ，定影上的线被老鼠咬断了

这个如果线断了 电信号也就断了 就是导杆动了也没用 所以报 定影卡纸

------------------------------------------

------------------------------------------

我:
1 搓纸轮是不是 磨损了
我:
纸盒没事 说明  对位后都是正常的

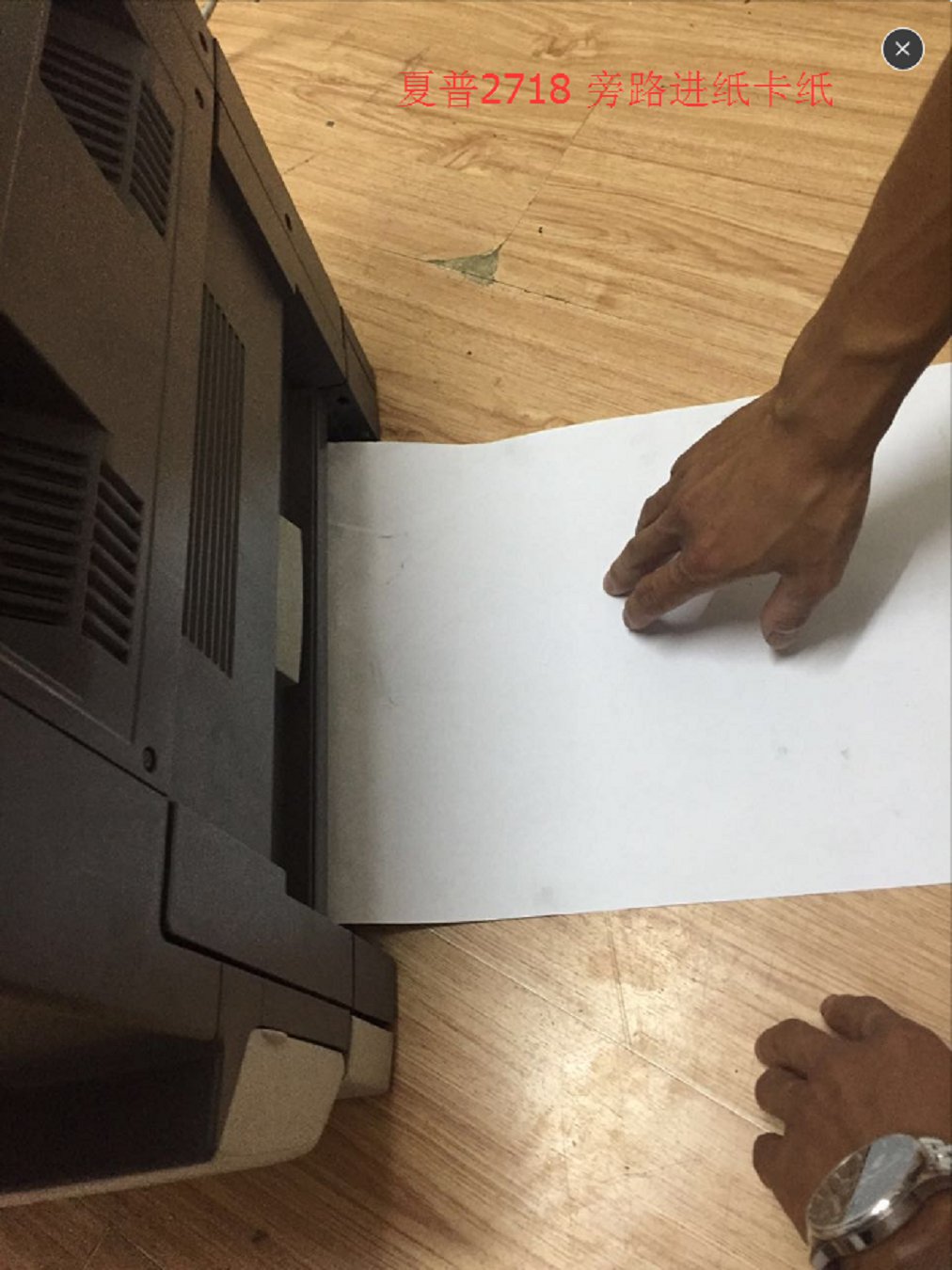

等结果  分析一下 纸张共用通道部分应该没有问题

就考虑旁路纸道专用的部分就可以了

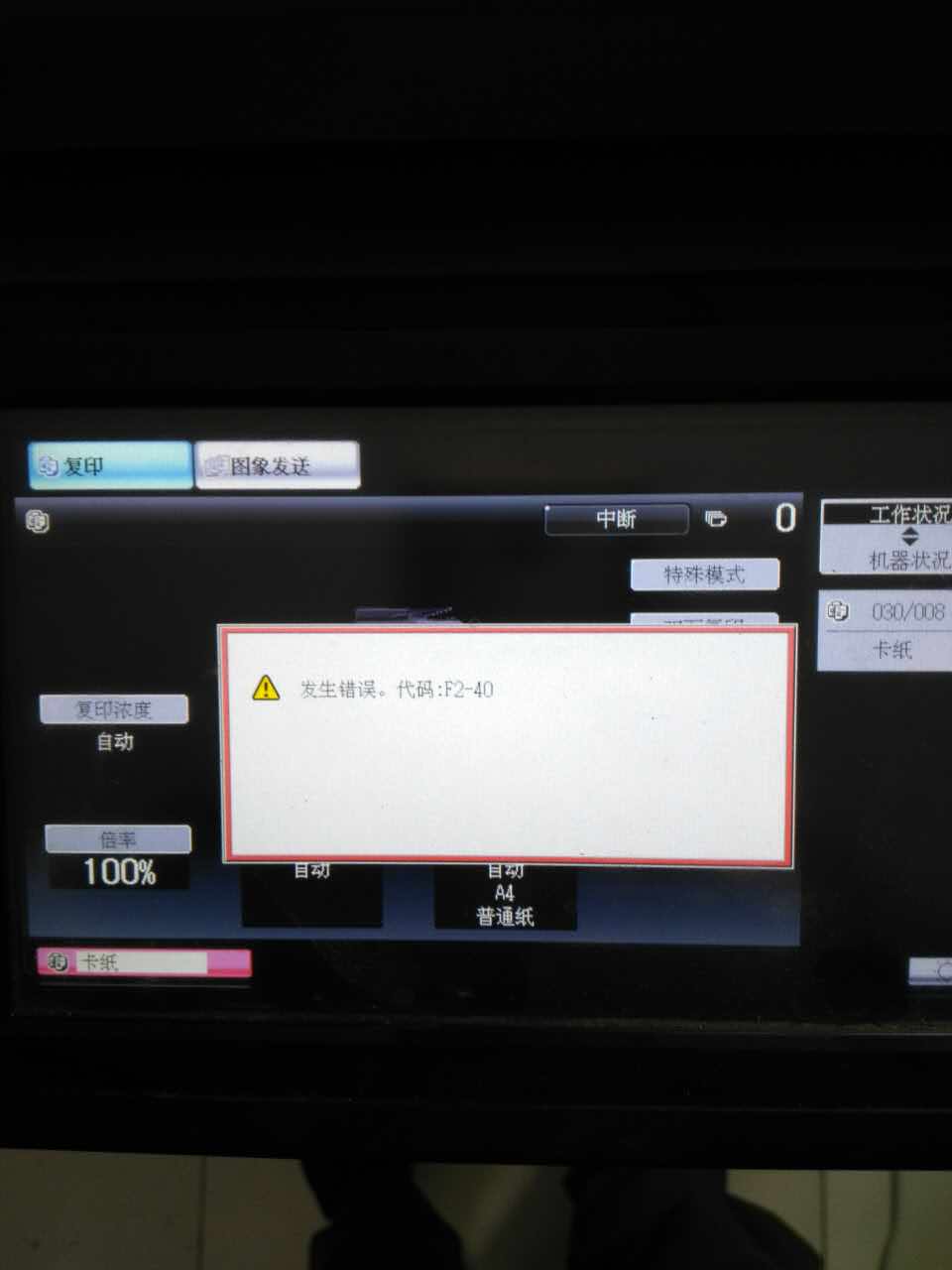

咨询问题：夏普4821D复印机提示侧门卡纸   "じ☆緈福ㄨ乖╰"<edwardloveciwei@qq.com>   二〇一六年四月二十日？

技术热线："じ☆緈福ㄨ乖╰"<edwardloveciwei@qq.com>

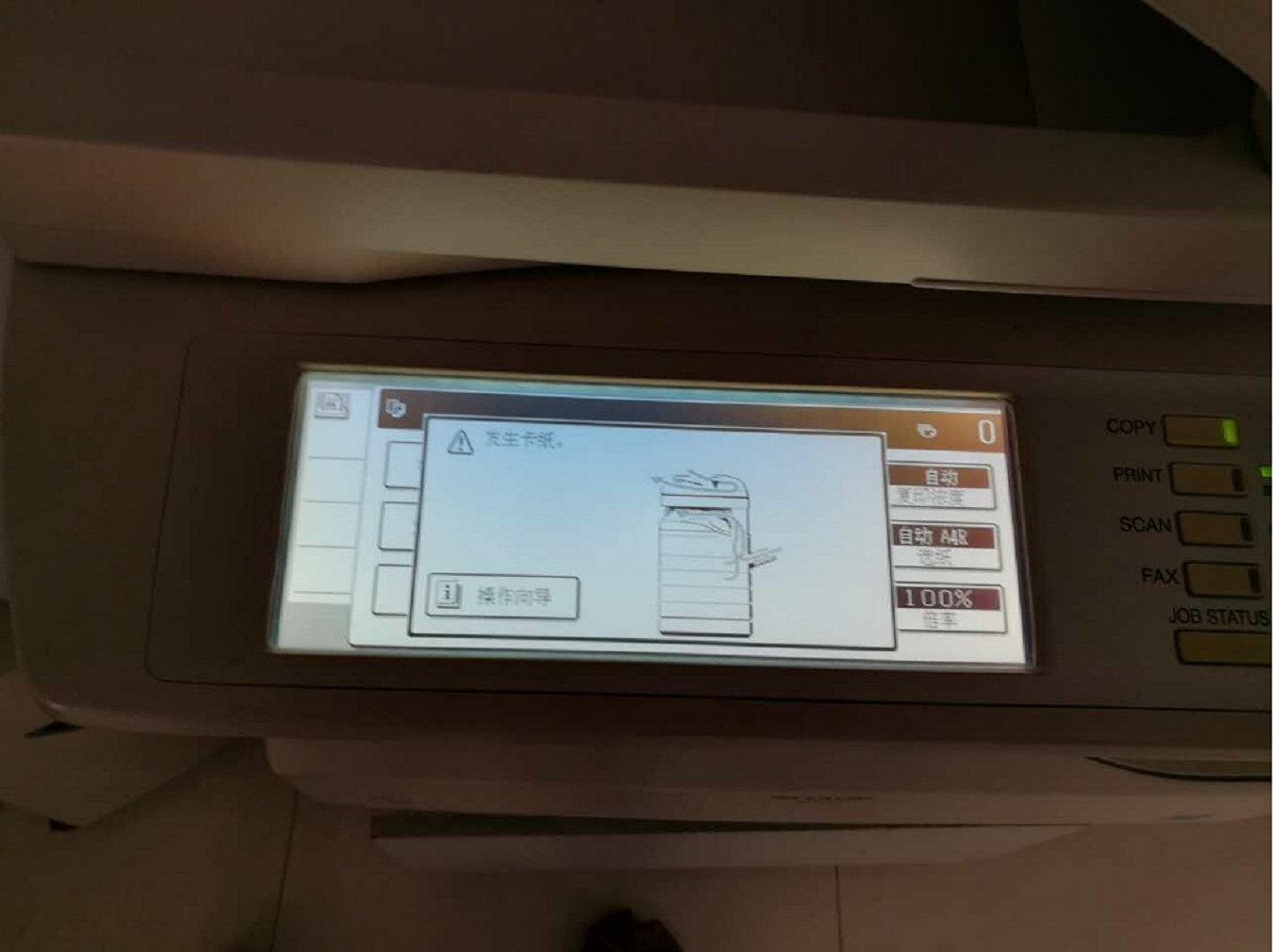

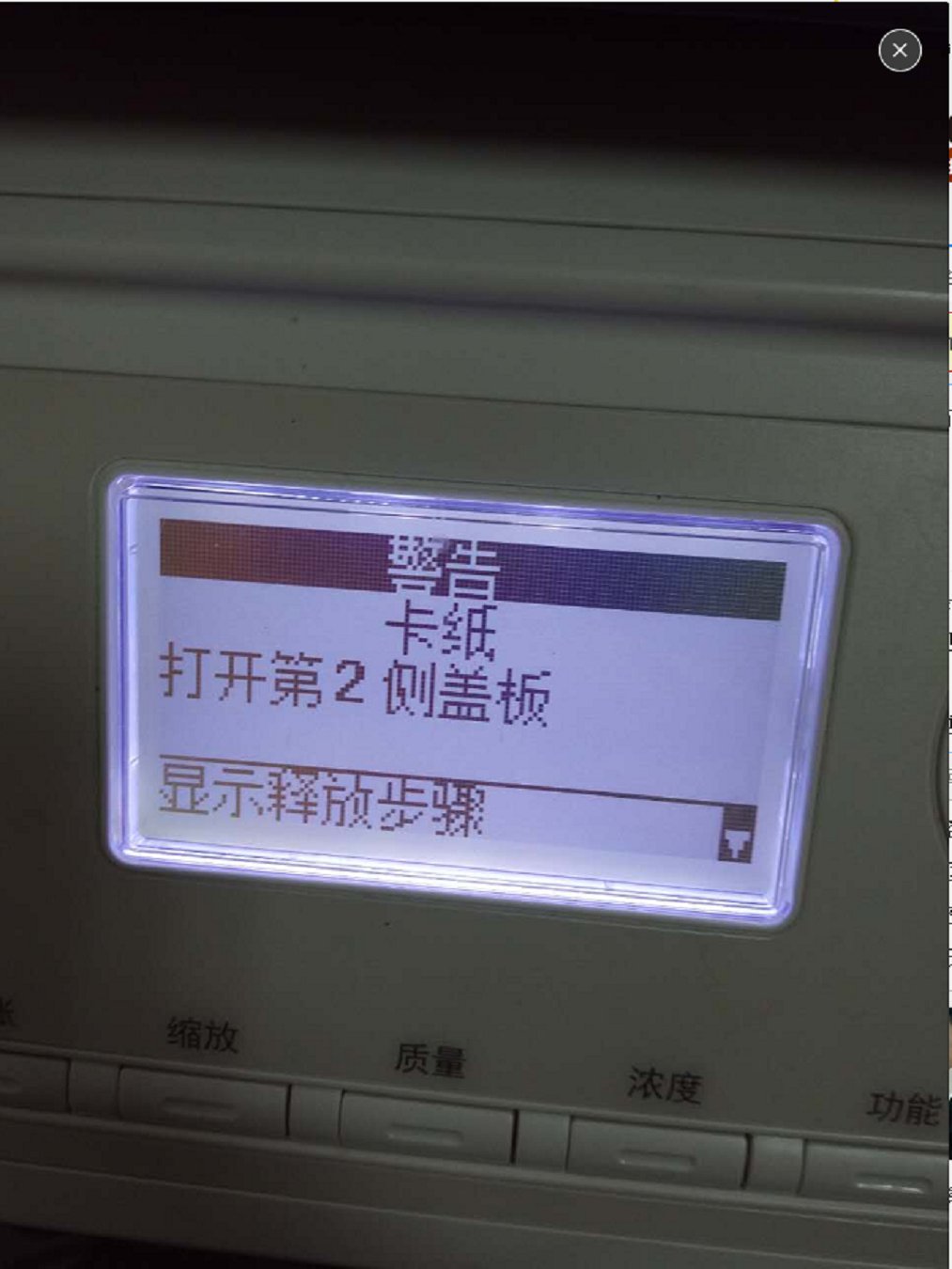

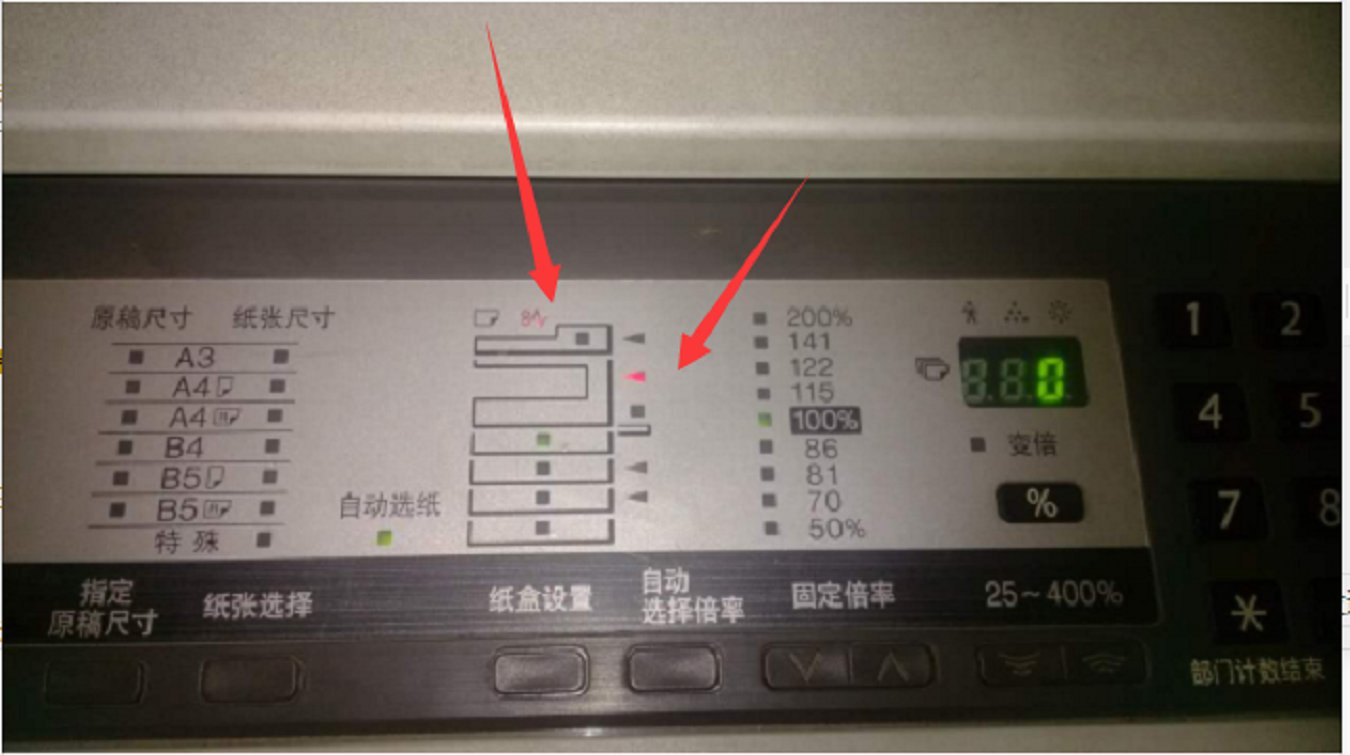

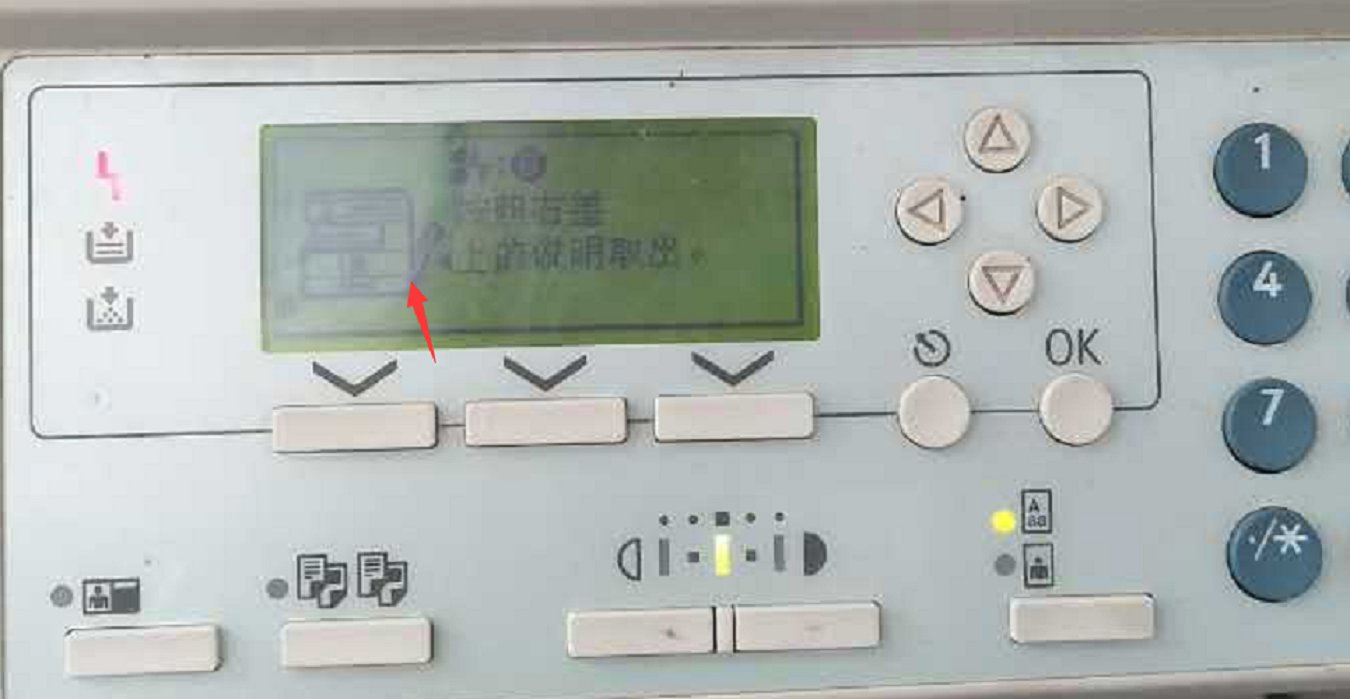

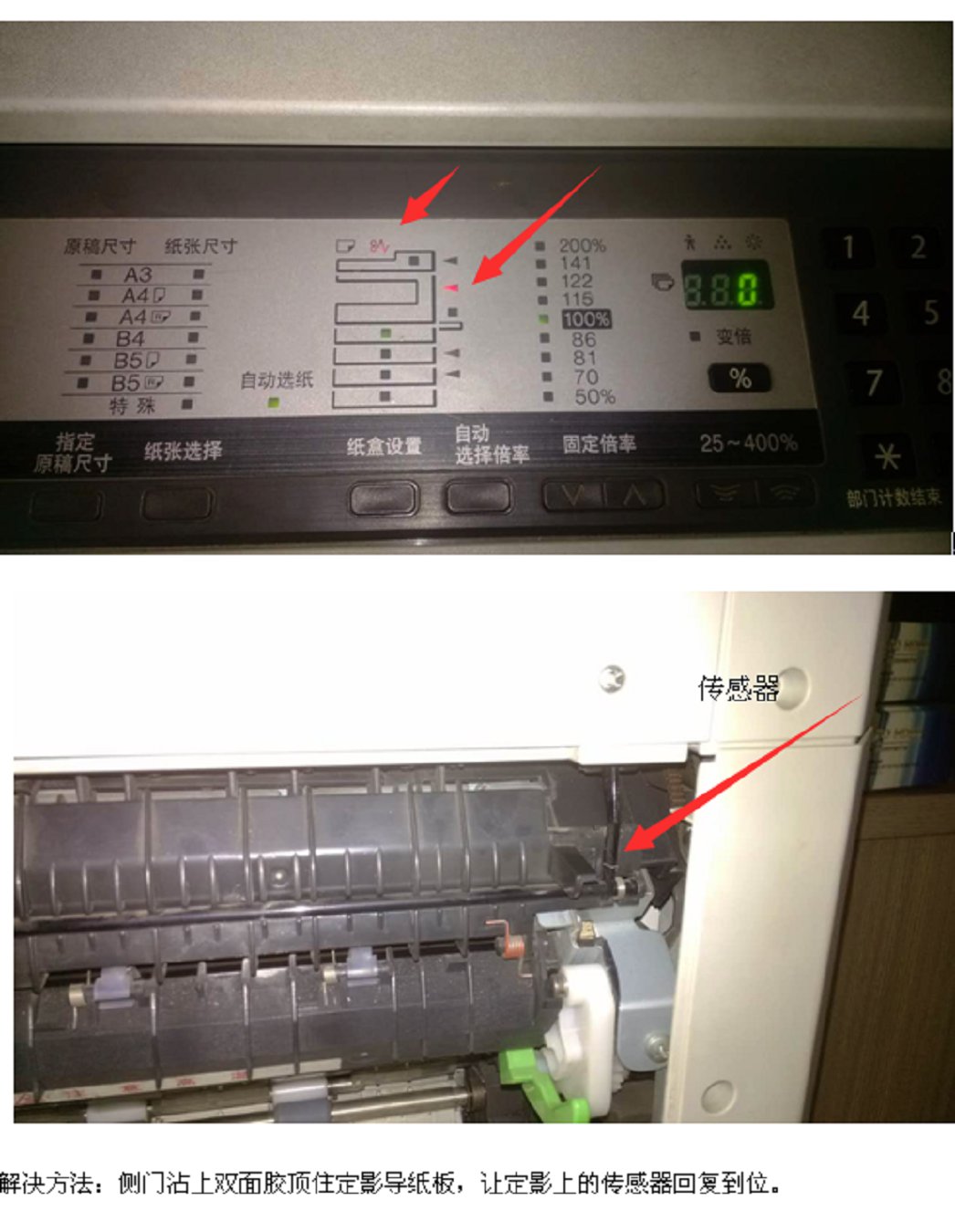

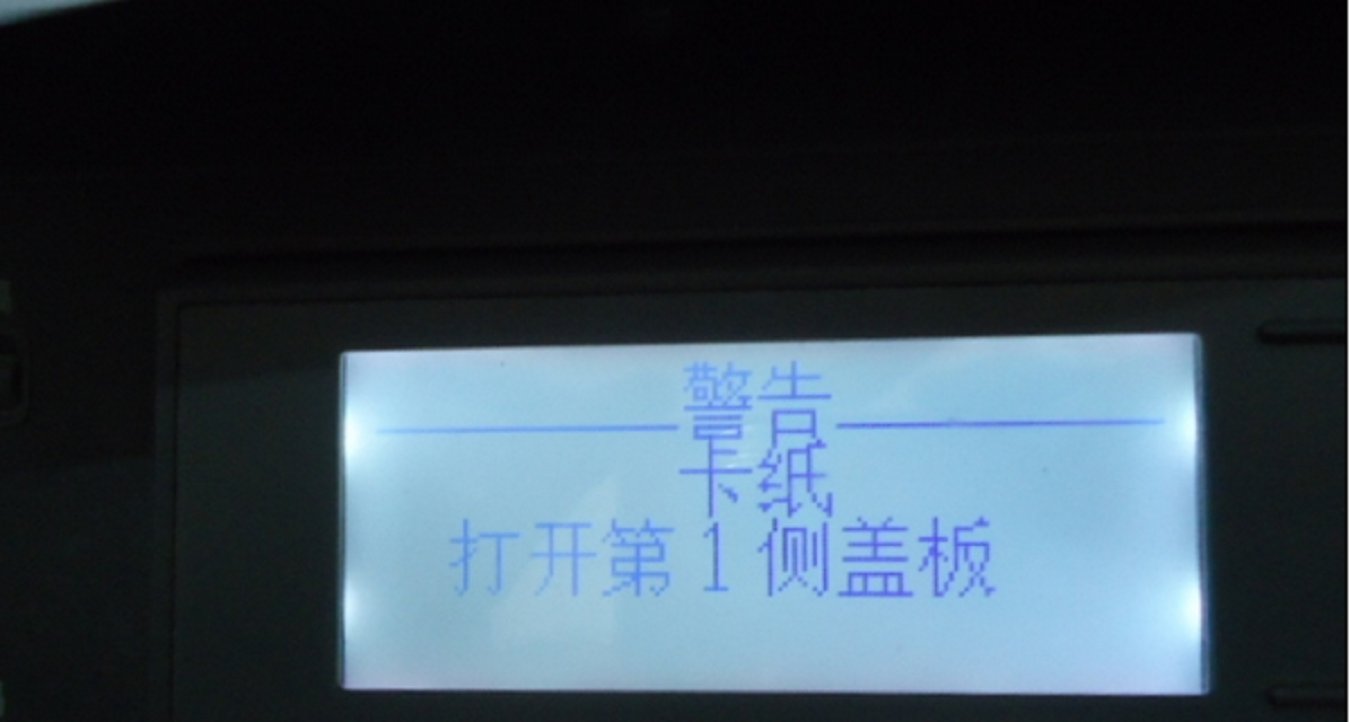

故障现象：复印机打印或复印几张后，面板提示侧门卡纸，如图：

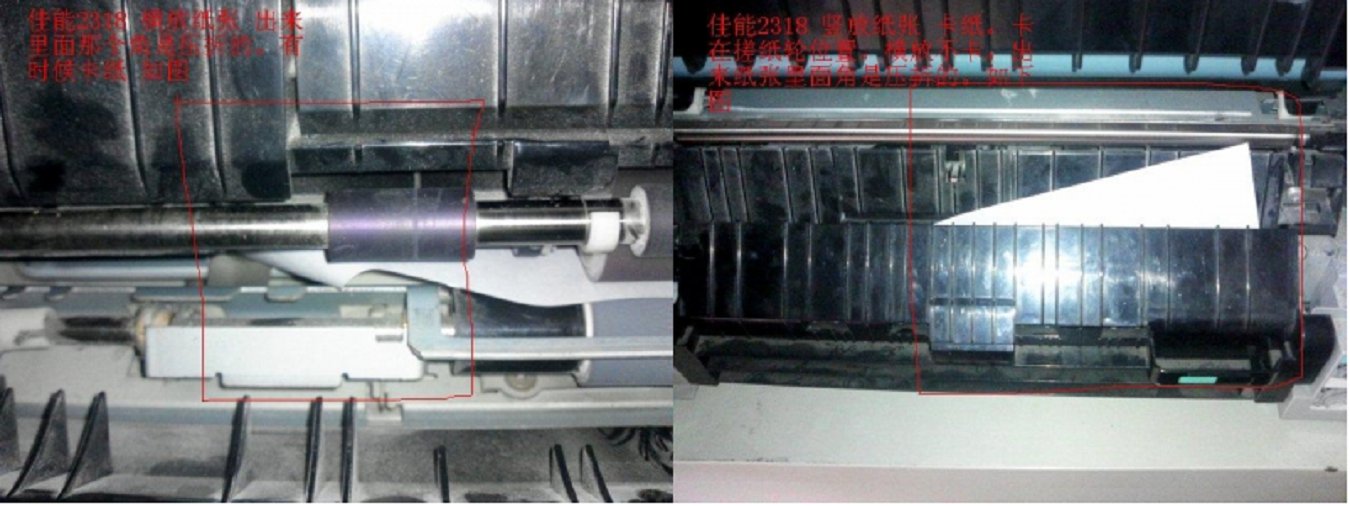

二、佳能黑白数码复印机卡纸案例：

------------------------------------------

------------------------------------------

总结一下：

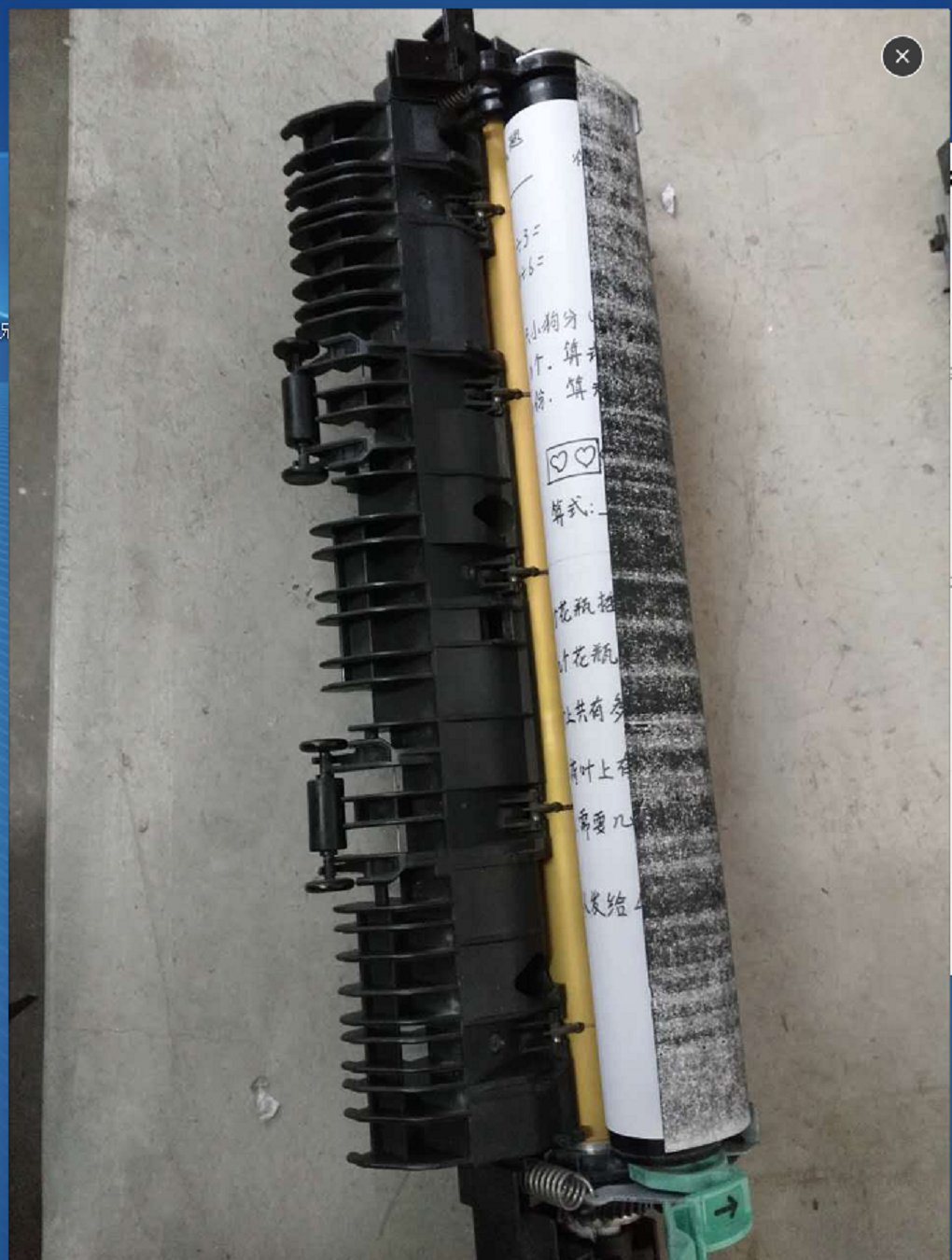

1】佳能卡纸除了进纸系统问题 定影问题其实是最常见的问题

2】佳能最新的复印机加固了鼓芯，定影膜因为是膜，决定了他的耐用度不会有太大提高，这个直接导致了用在政府，和学校这种短时间，打印量大的单位，换整套原装组件，也改变不了过一段就卡纸的命运。

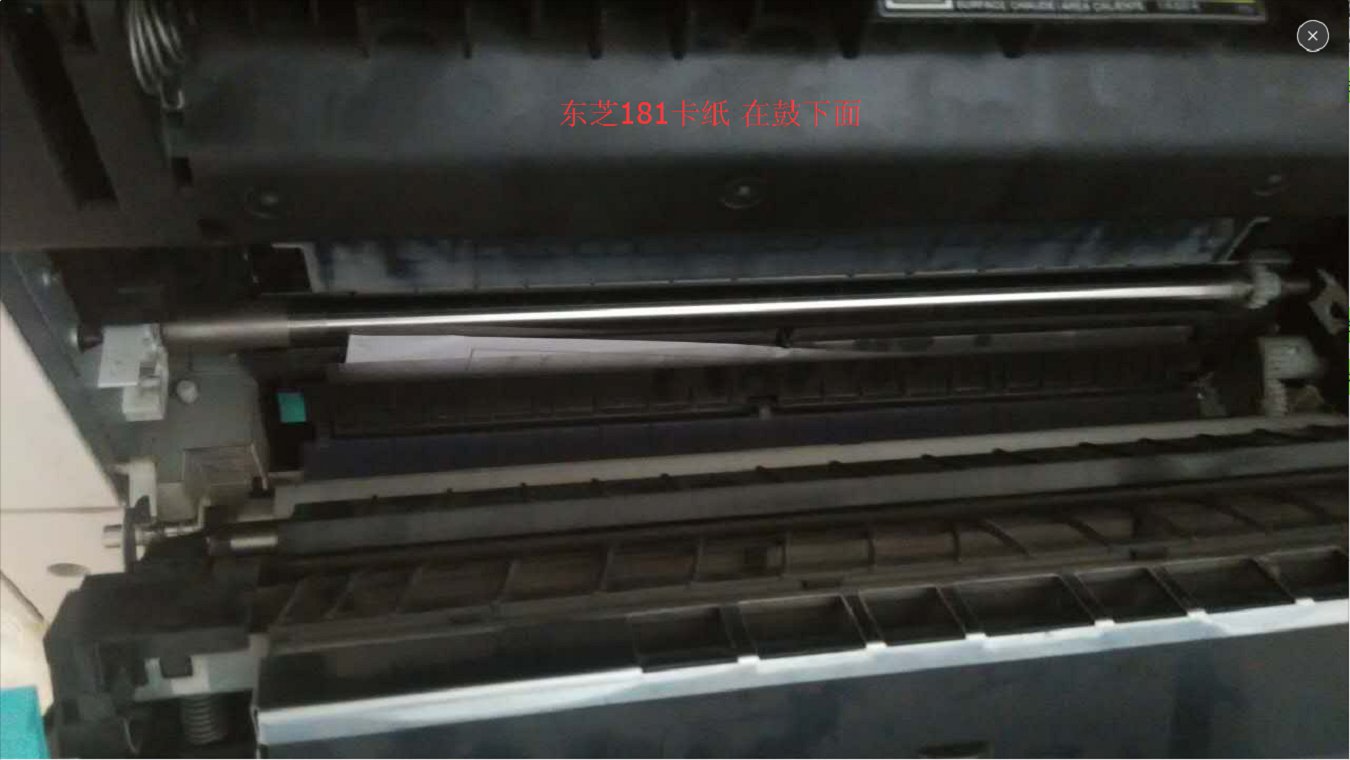

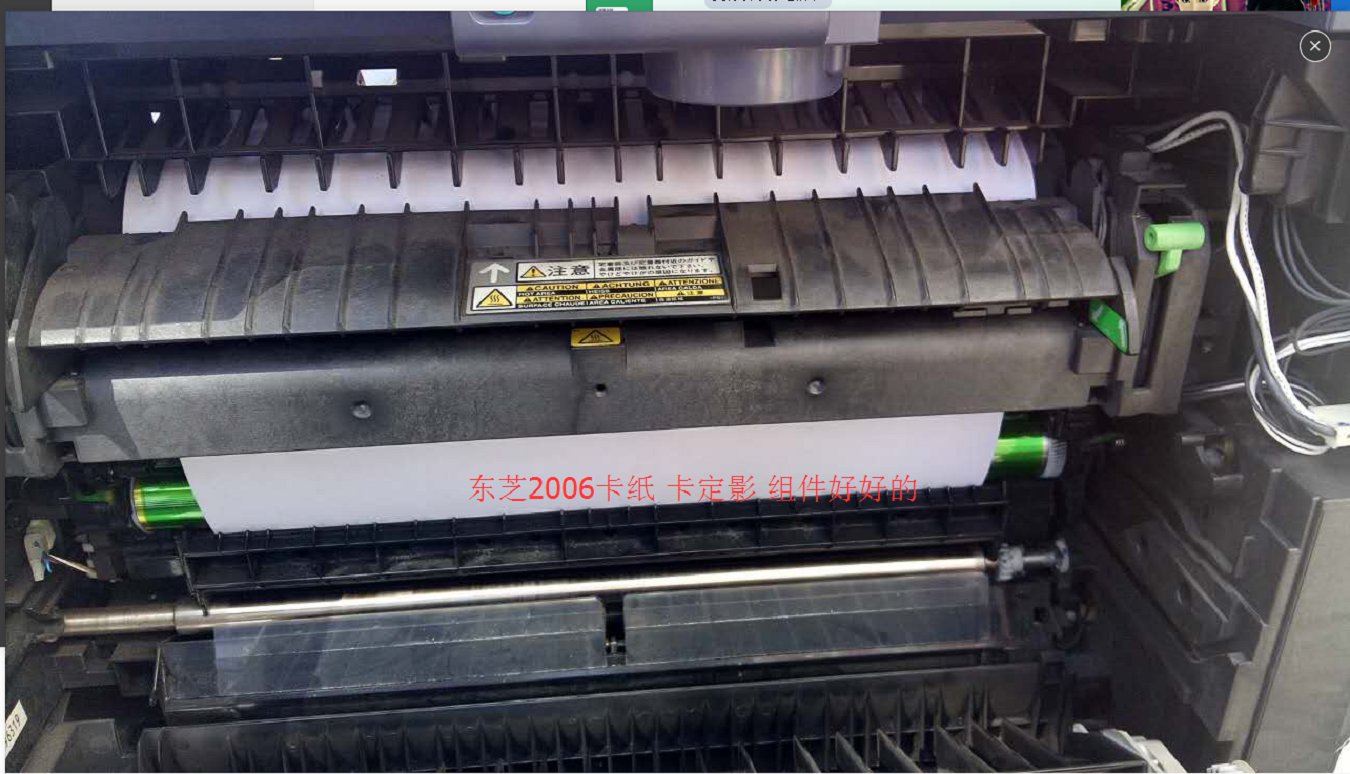

三、东芝黑白数码复印机卡纸案例：

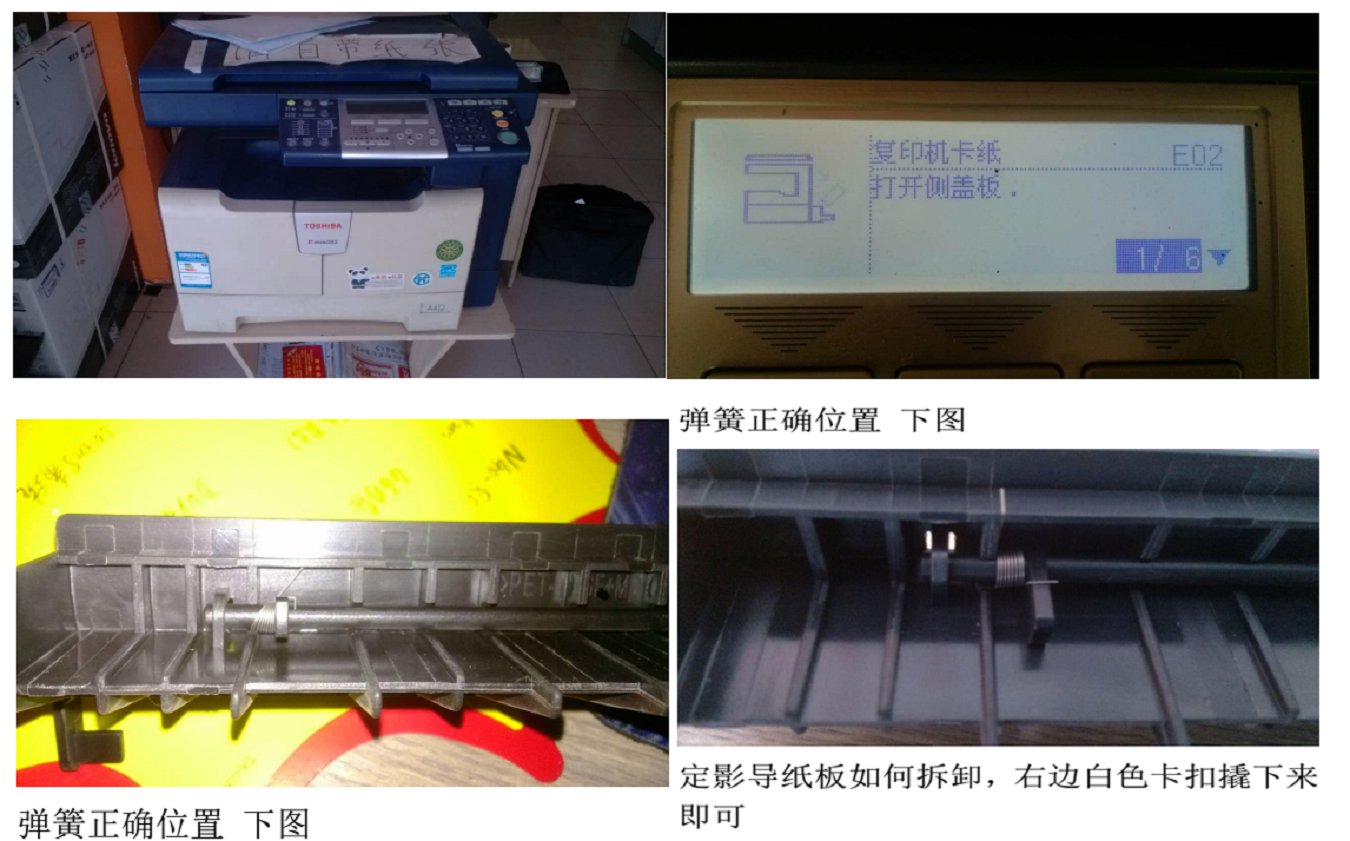

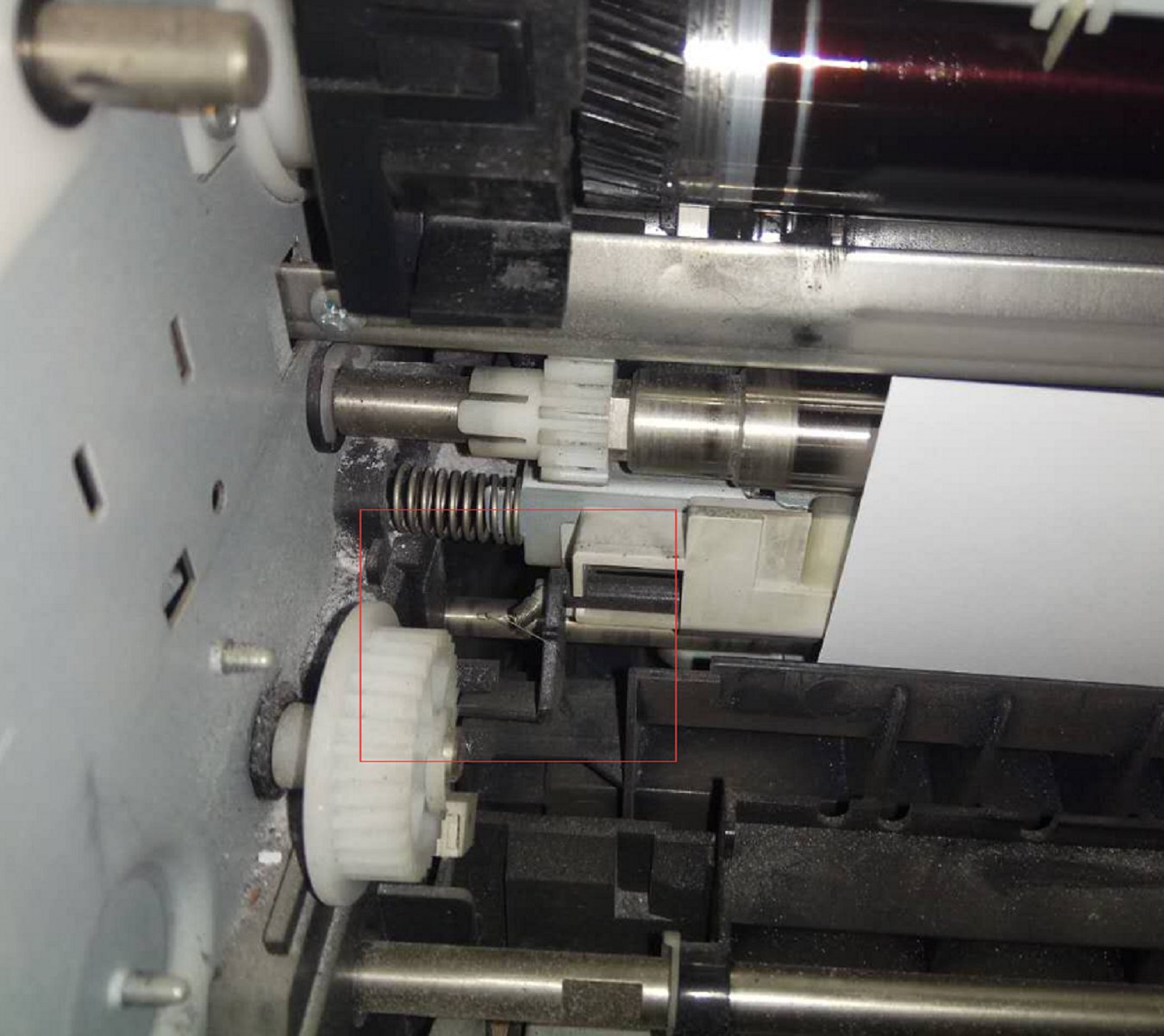

解决方法：定影导板传感器导杆弹簧错位导致，恢复后即可解决卡纸问题

四、理光黑白数码复印机卡纸案例：

 重点是   出纸传感器 分离爪支架

还有上辊   弹片 和 分离轮 也见过不行的

总结一下：

1】理光的问题主要在于定影

2】传感器问题也要考虑到

3】首次出现双面器问题

五、柯尼卡美能达黑白数码复印机卡纸案例：

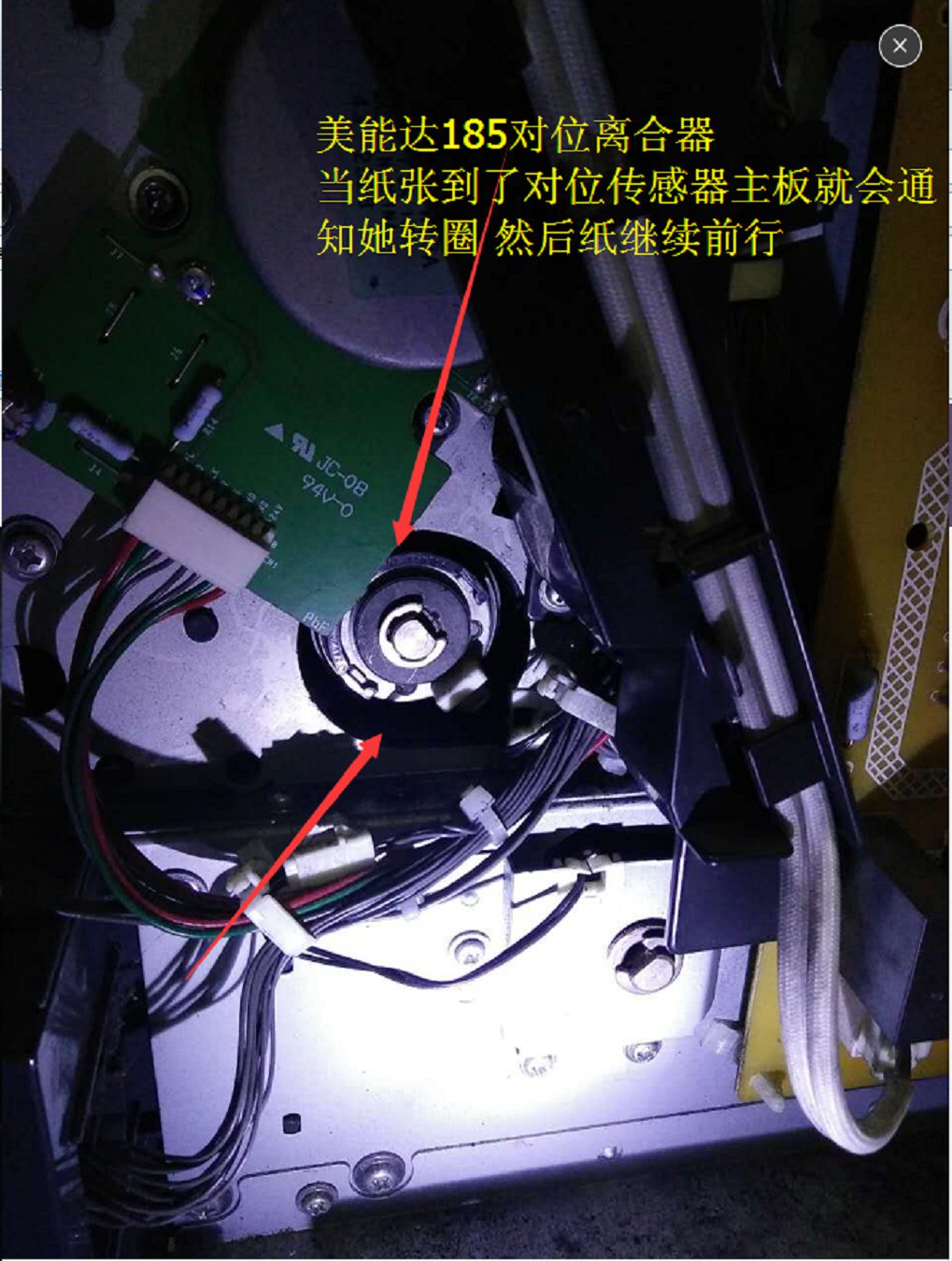

点评  对位辊转圈 但是鼓没正常转  转印辊支架 看看

------------------------------------------

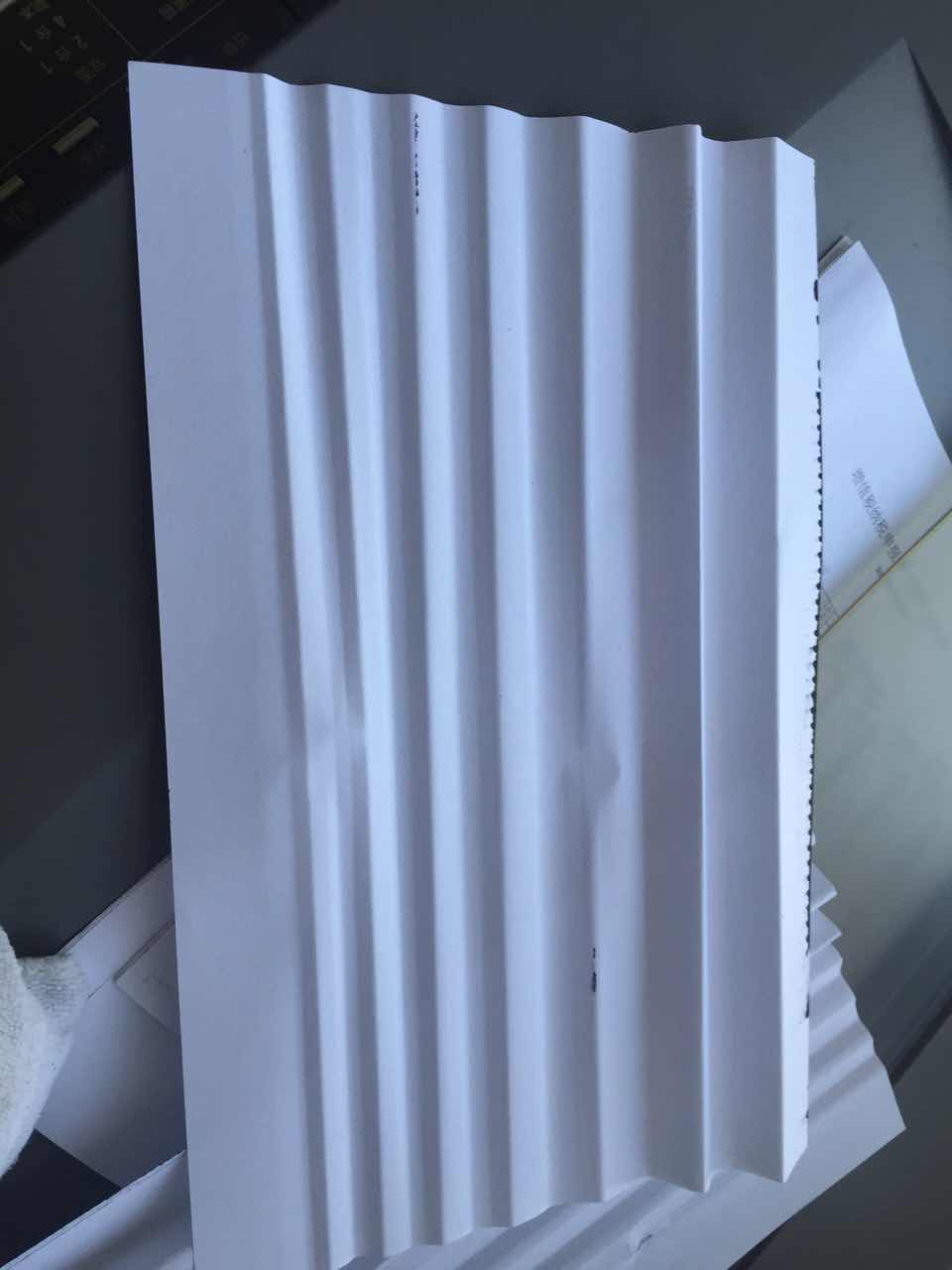

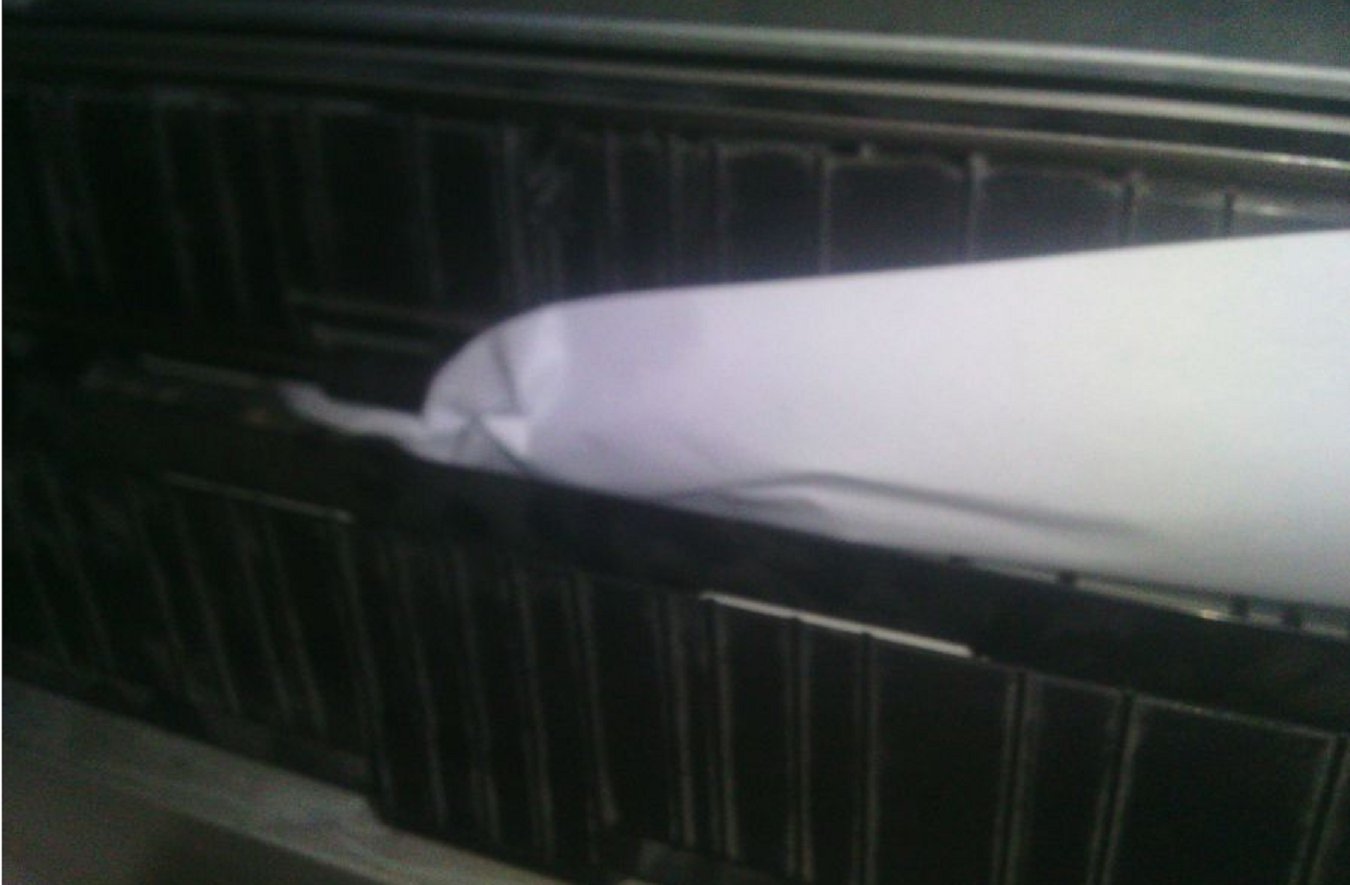

咨询问题:柯尼卡美能达1611  卡纸 扇形皱褶 刚到鼓芯 没过鼓  有时也不卡      辽宁营口群友浩宇  二〇一六年五月四日？

------------------------------------------

手送进纸  纸盒进纸都一样

技术热线：朱师傅整理 和工提醒  从头再来群友确定

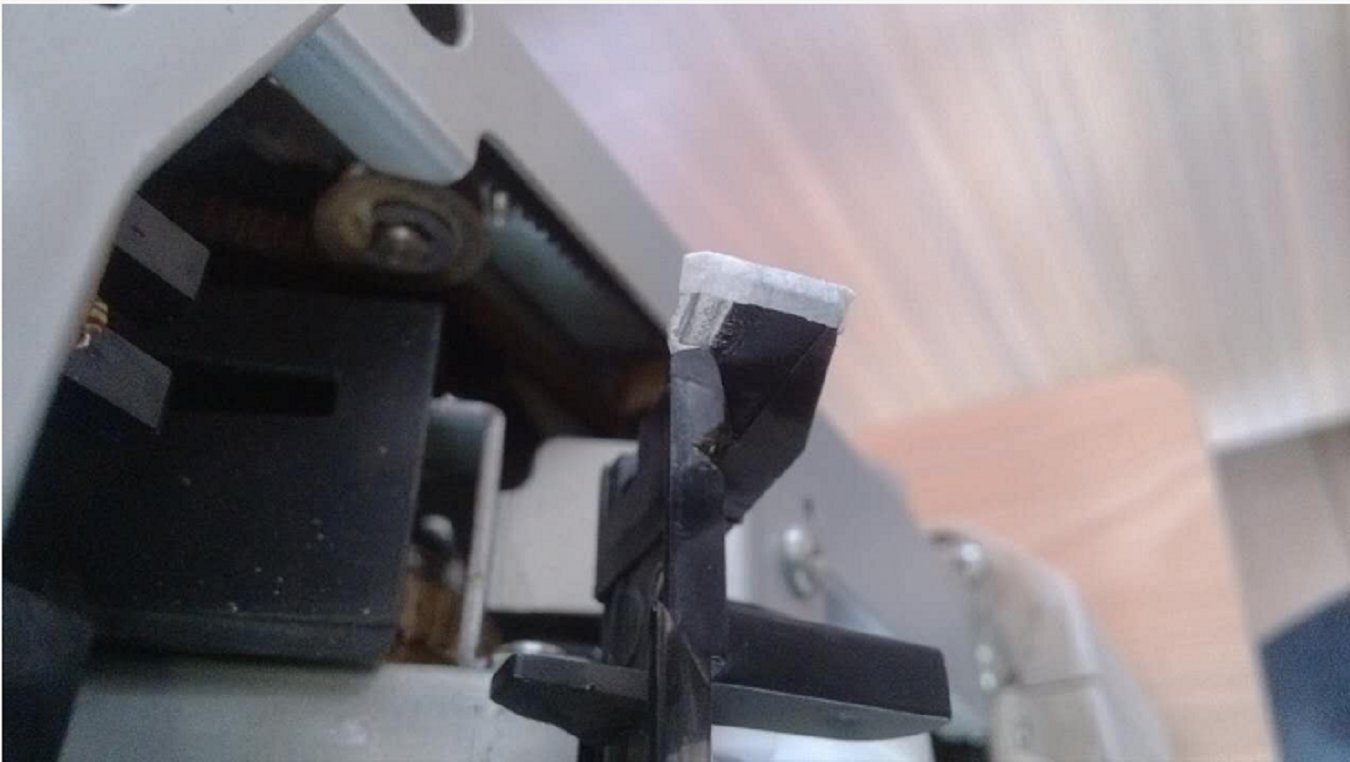

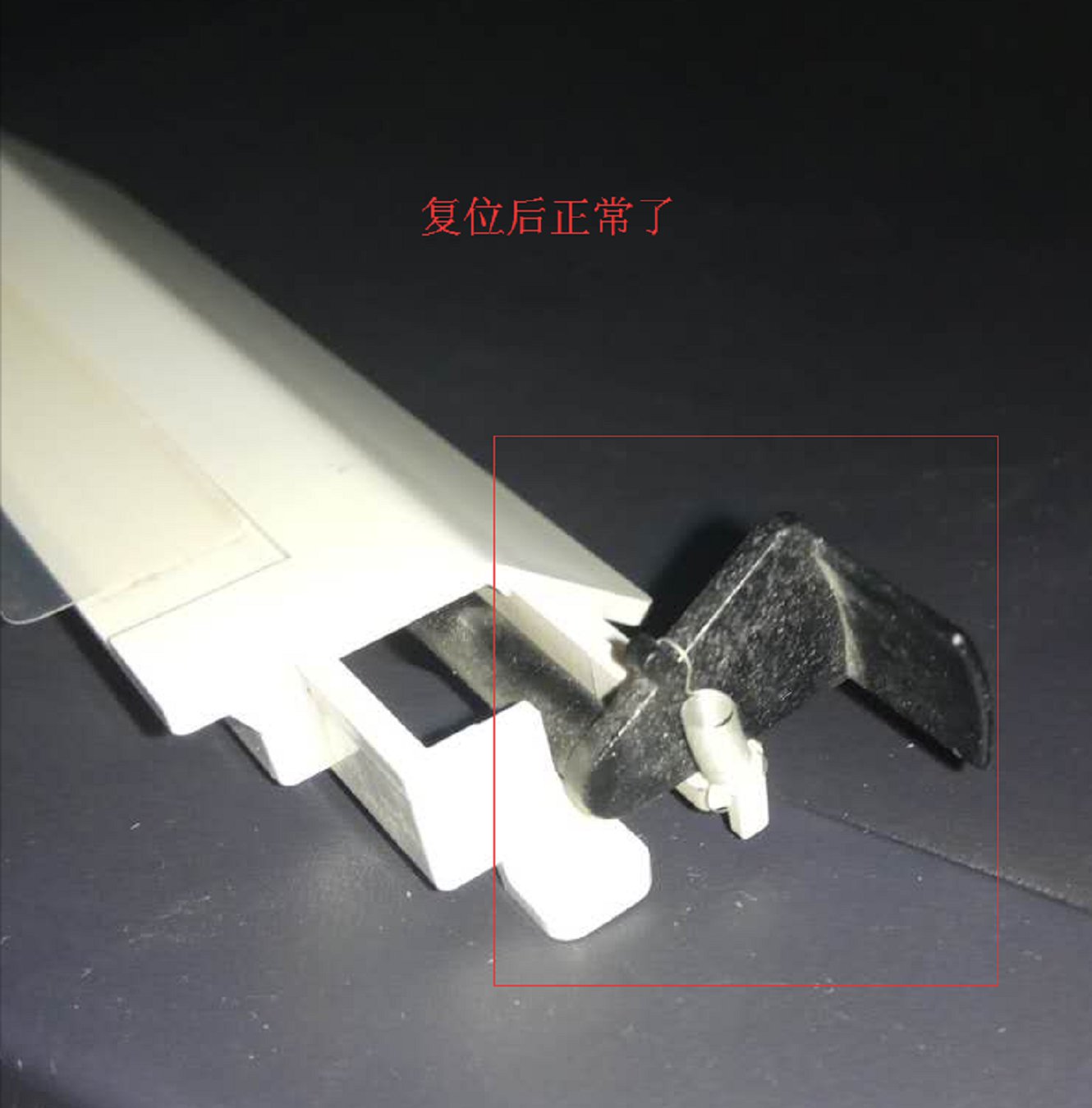

是出纸传感器弹簧问题

直接把弹簧给扯了，让那卡子靠重力复位，机器正常了



考虑过传感器复位不良   和工的意思是先看对位传感器  再看定影传感器

估计不过是弹簧失灵 调整就成   找到相关位置

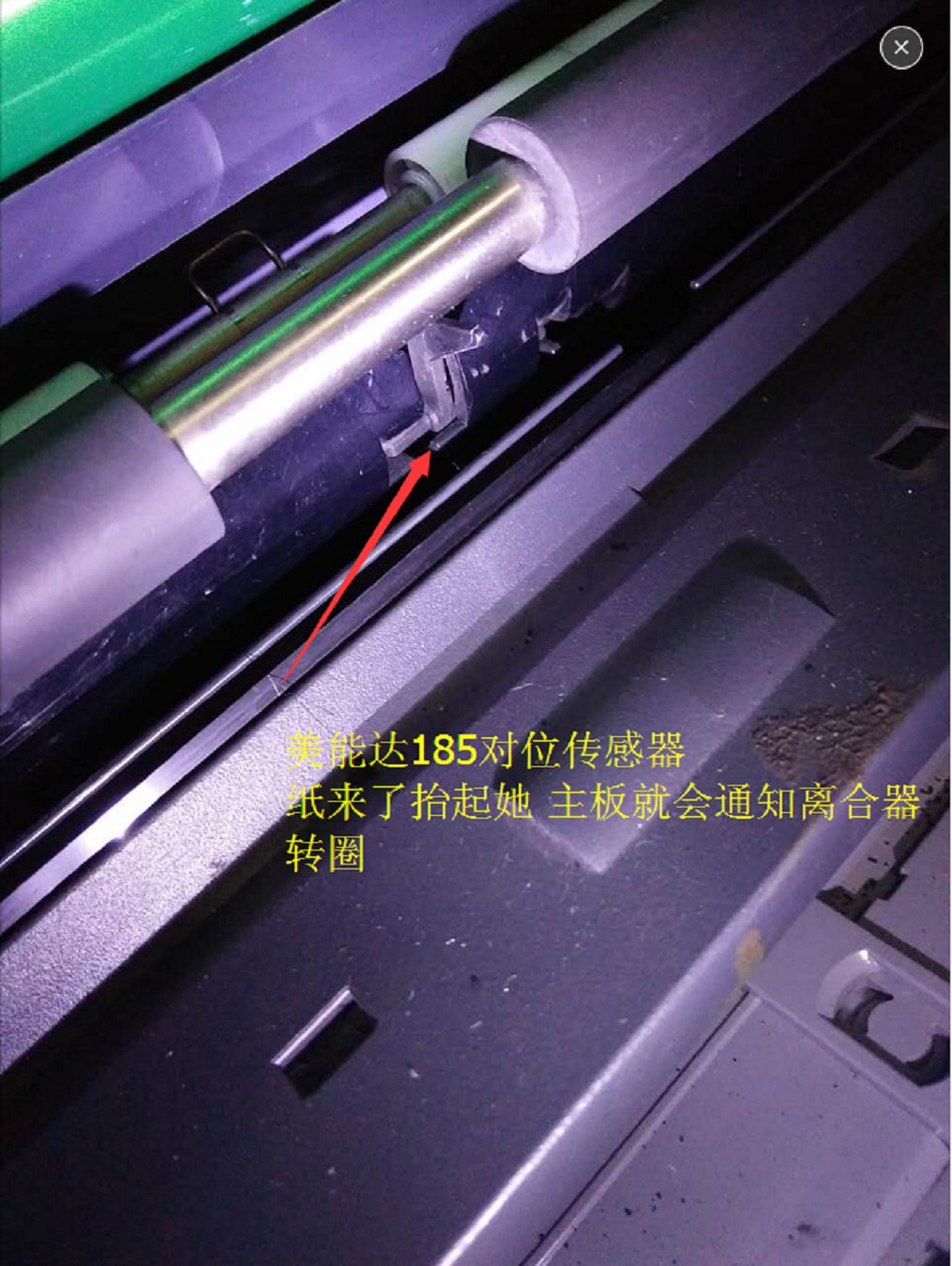

对位传感器位置估计在 搓纸轮到 鼓之间     出纸传感器在定影上



还有人认为是 搓纸轮离合器扭簧问题  从头再来表示  如果这个扭簧断了  第一纸盒不进纸 但是手送进纸正常就是第二纸盒进纸正常 】  所以不是这个



最终结果   扭簧也没事 就是 更换扭簧时 拆开机器重新装上  3天了 都没事  估计没事了  估计还是对位传感器或者扭簧哪里不搭

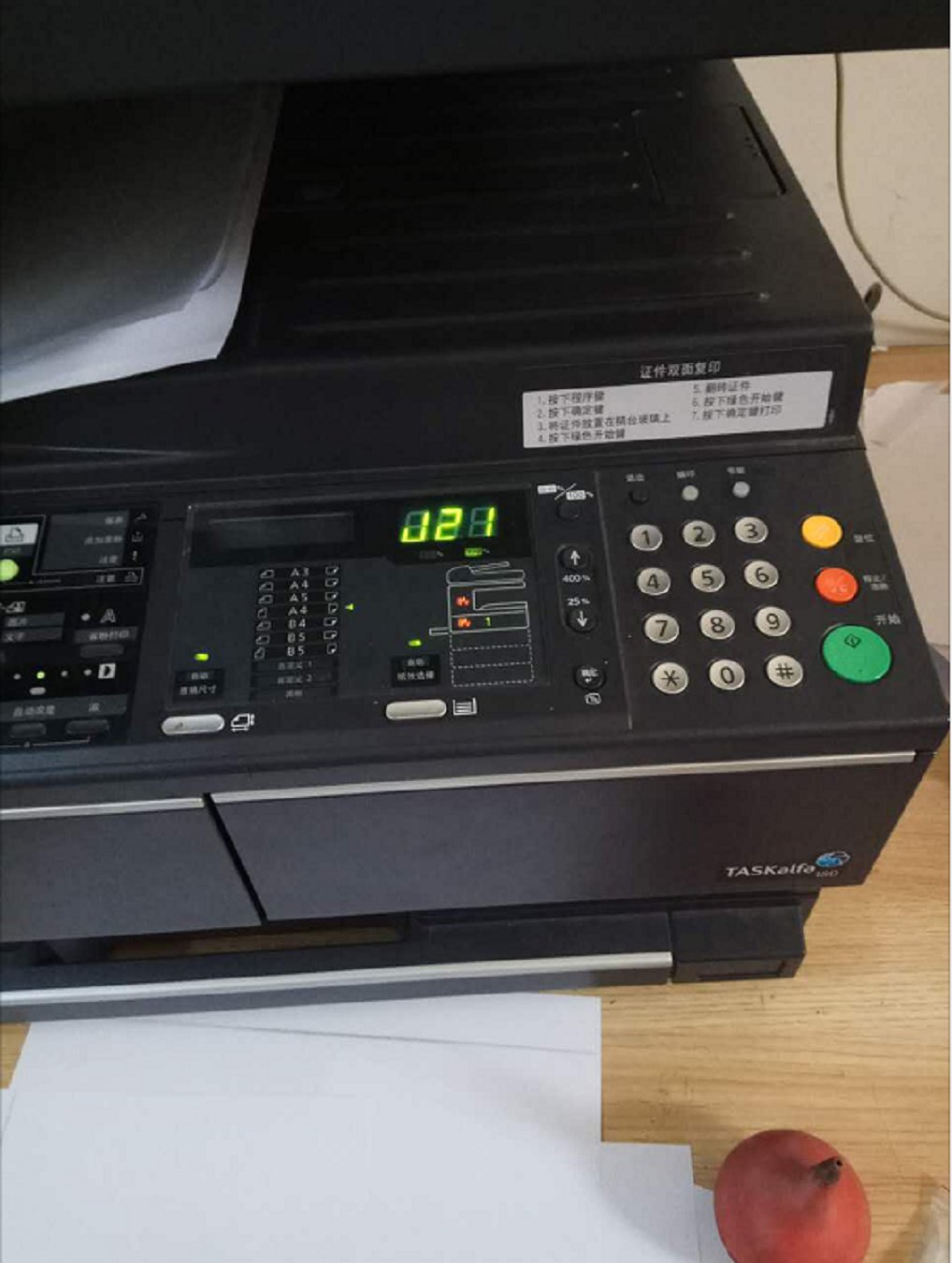

六、京瓷黑白数码复印机卡纸案例：

总结一下：

1】京瓷卡纸并不多见

七、富士施乐黑白数码复印机卡纸案例：

总结一下：

1】施乐卡纸 主要是定影问题

2】出纸传感器 出纸盖板重点看

八、震旦黑白数码复印机卡纸案例：

1】白圆粉仓的机器参考柯尼卡美能达

2】黑方粉仓的机器借鉴京瓷复印机

九、松下黑白数码复印机卡纸案例：

可以略过

十、三星黑白数码复印机卡纸案例：

等

十一、惠普黑白数码复印机卡纸案例：

机器刚刚上市 等消息了

------------------------------------------

------------------------------------------
