故障案例： 富士施乐cp105b/cp205b/cm205b 彩色led打印机 芯片触点变形 不认芯片 二〇一六年四月二十一日？
------------------------------------------
技术热线：朱师傅整理
------------------------------------------
适应机型： | CP105/CP205/CM205 | 通讯编号： | TC003 |
标题： | 墨粉接触点簧片变形引起的墨粉不认 | ||
发布日期： | 2012-12-20 | 发布人： | |
故障现象： |

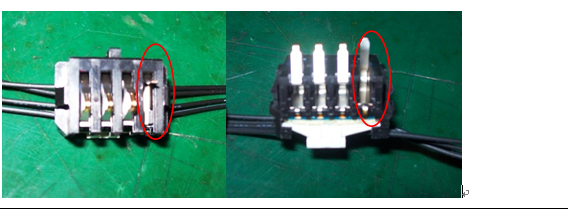

墨粉接触点簧片变形引起的墨粉不认。此类故障基本上是由于灌粉后墨粉盒上盖等部件安装不倒位，造成墨粉接触点簧片受外力影响拉坏。注意此类故障属于外部因素引起的故障，不属于免费保修范围。 |
解决方案： |
解决方案1
对于变形程度较低的机器，可采取手动调整的方法。整个过程大概在10-15分钟。 1. 拆除机器前盖和上盖（CM205需要拆去输稿器）。 2. 拆下墨粉接触点簧片的小芯片。 |

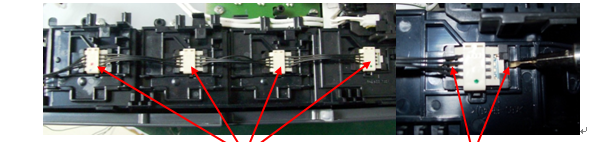

四个墨粉接触点簧片的小芯片 撬动两边的卡口，即可取下

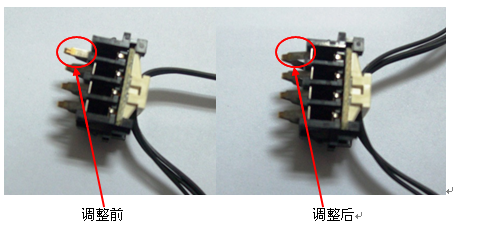

3. 用工具调整变形的簧片。
解决方案2
对于触点簧片变形严重或断掉已经无法修复的情况，请更换整个墨粉接触点簧片线速。（更换时间约为10-15分钟）。
零件编号为：200L00010

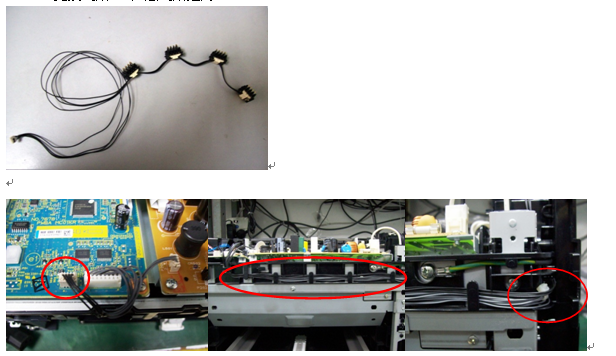

整个线速更换：
1. 拆除机器前盖和上盖（CM205需要拆去输稿器）。
2. 拆下4个墨粉接触点簧片的小芯片，绕口整个线束。
3. 更换线束。（注意线束走向）
