错误代码：柯尼卡美能达bizhub 367/287/227/7536/7528/7522 卡纸的代码和排查方法
2017-07-24
1. 卡纸代码
(1) 卡纸显示
• 发生卡纸时 , 会显示信息 , 卡纸发生的位置 ( 数字闪烁 ), 剩余纸张的位置 ( 数字亮起 ) 和卡纸代码 .
注•
只有将[Service Mode](维修模式) -> [System 2](系统2) -> [JAM Code Display Setting](卡纸代码显示设置)设为"Display"(显示)时
才会在卡纸警告屏幕上显示卡纸代码 .
(2) 卡纸显示重置步骤
1. 打开相应的门 , 取出卡住的纸张 , 然后关闭门 .
2. 触摸触摸面板上显示的 "OK"( 确定 ).
1.1 卡纸代码列表
卡纸代码 卡纸类型
10-01 手送进纸部卡纸
10-02
10-40
11-01 纸盒 1 进纸部卡纸
11-02
11-40
12-01 纸盒 2 进纸部卡纸
12-40
13-01 纸盒 3 进纸部卡纸 < 安装了 PC-113 或 PC-213 时 >
13-40
14-01 纸盒 4 进纸部卡纸 < 安装了 PC-213 时 >
14-40
16-01 LCT 进纸 / 垂直传送部卡纸 < 安装了 PC-413 时 >
16-40
20-01 垂直传送部卡纸
20-02
20-21 垂直传送部卡纸 < 安装了 PC-113 或 PC-213 时 >
20-22 垂直传送部卡纸 < 安装了 PC-213 时 >
30-03 转印部卡纸
32-01 出纸部卡纸
32-05
66-01 DF 翻转部卡纸 < 安装了 DF-628 时 >
66-11
66-21bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-2
1.2 没有显示卡纸代码的卡纸
66-02 DF 进纸部卡纸 < 安装了 DF-628 时 >
66-12
66-03 DF 传送部卡纸 < 安装了 DF-628 时 >
66-13
66-23
66-33
66-04 DF 出纸部卡纸 < 安装了 DF-628 时 >
66-14
66-24
66-34
66-05 DF 图像读取部卡纸 < 安装了 DF-628 时 >
66-06
66-15
66-07 DF 进纸部 / 传送部 / 图像读取部 / 翻转部 / 出纸部卡纸 < 安装了 DF-628 时 >
72-14 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-15 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-16 FS 传送部卡纸 < 安装了 FS-534,FS-534SD,FS-533 或 FS-533+PK-519 时 >
72-17 FS 传送部卡纸 < 安装了 FS-534,FS-534SD 或 FS-533 时 >
72-18 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-19 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-21 FS 传送部卡纸 < 安装了 FS-534,FS-534SD 或 FS-533 时 >
72-22 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-23 FS 传送部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
72-25 SD 出纸部卡纸 < 安装了 FS-534SD 时 >
72-26 SD 出纸部卡纸 < 安装了 FS-534SD 时 >
72-43 PK 卡纸 < 安装了 FS-534+PK-520,FS-534SD+PK-520 或 FS-533+PK-519 时 >
72-70 PK 卡纸 < 安装了 FS-533+PK-519 时 >
72-81 FS 装订部卡纸 < 安装了 FS-533 时 >
72-85 SD 传送部卡纸 < 安装了 FS-534SD 时 >
72-86 SD 传送部卡纸 < 安装了 FS-534SD 时 >
72-87 SD 传送部卡纸 < 安装了 FS-534SD 时 >
75-42 RU 部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
75-43 RU 部卡纸 < 安装了 FS-534 或 FS-534SD 时 >
92-01 双面预对位部卡纸
92-02
92-40
93-10 双面传送部卡纸
99-01 控制器导致的卡纸 ( 纸张尺寸错误 )
99-02 控制器导致的卡纸 ( 控制器强制停止命令 )
99-03 控制器导致的卡纸 ( 图像处理 )
99-04 控制器导致的卡纸 ( 排纸处理器预驱动操作未完成 )
99-05 控制器导致的卡纸 ( 主机未开始作业 )
99-06 控制器导致的卡纸 ( 排纸处理器内部处理错误 )
99-07 控制器导致的卡纸 ( 主机未完成作业 )
99-08 控制器导致的卡纸 ( 排纸处理器未开始作业 )
99-09 控制器导致的卡纸 ( 排纸处理器未完成作业 )
----------------------------------------------
卡纸代码 卡纸类型
卡纸类型 卡纸检测时序 参考页
纸盒 2 进纸部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果纸盒 2 垂
直传送传感器 (PS19) 被激活 ( 解除阻断 ), 则纸盒 2 进纸部中残留的纸张
会导致卡纸 .
K.1.5.3.12-01, 12-40
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则纸盒 2 进纸部中残留的纸张会导致卡纸 .bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-3
纸盒 3 进纸部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果纸盒 3 垂
直传送传感器 (PS113) 被激活 , 则纸盒 3 进纸部中残留的纸张会导致卡纸 .
K.1.5.4.13-01, 13-40
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则纸盒 3 进纸部中残留的纸张会导致卡纸 .
纸盒 4 进纸部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果纸盒 4 垂
直传送传感器 (PS123) 被激活 , 则纸盒 4 进纸部中残留的纸张会导致卡纸 .
K.1.5.5.14-01, 14-40
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则纸盒 4 进纸部中残留的纸张会导致卡纸 .
LCT进纸/垂直传送部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果垂直传送
传感器 (PS133) 被激活 , 则 LCT 传送部中残留的纸张会导致卡纸 .
K.1.5.6.16-01, 16-40
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则 LCT 传送部中残留的纸张会导致卡纸 .
垂直传送部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则垂直传送部中残留的纸张会导致卡纸 .
K.1.6.2.20-21
K.1.6.3.20-22
转印部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果对位传感
器 (PS1) 被激活 ( 解除阻断 ), 则传送部中残留的纸张会导致卡纸 .
K.1.7.1.30-03
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则传送部中残留的纸张会导致卡纸 .
出纸部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果出纸传感
器 (PS3) 被激活 ( 阻断 ), 则出纸部中残留的纸张会导致卡纸 .
K.1.7.2.32-01, 32-05
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则出纸部中残留的纸张会导致卡纸 .
双面预对位部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则双面预对位部中残留的纸张会导致卡纸 .
K.1.10.1.92-01, 92-02, 92-40
双面传送部卡纸 当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果 ADU 纸
张路径传感器 /1(PS40) 被激活 ( 解除阻断 ) 或 ADU 纸张路径传感器 /
2(PS41) 被激活 ( 解除阻断 ), 则双面传送部中残留的纸张会导致卡纸 .
K.1.10.2.93-10
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置
被判定存在纸张 , 则双面传送部中残留的纸张会导致卡纸 .
卡纸类型 卡纸检测时序 参考页bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 ---------------------------------------------
K. 1. 卡纸代码
K-4
1.3 传感器布局图
1.3.1 bizhub 367/287/227/7536/7528/7522
1.3.2 DF-628
[1] 出纸传感器 (PS3) [2] ADU 纸张路径传感器 /1(PS40)
[3] 对位传感器 (PS1) [4] ADU 纸张路径传感器 /2(PS41)
[5] 纸盒 2 垂直传送传感器 (PS19) - -
[1]
[2]
[3]
[4]
[5]
[1] 对位传感器 (PS3) [2] 分离后传感器 (PS2)
[3] 原稿长度尺寸传感器 /1(PS6) [4] 原稿长度尺寸传感器 /2(PS7)
[5] 原稿宽度传感器 (VR1) [6] 原稿出纸传感器 (PS5)
[7] 原稿读取传感器 (PS4) - -
[2] [3] [4]
[7] [6]
[1]
[5]bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-5

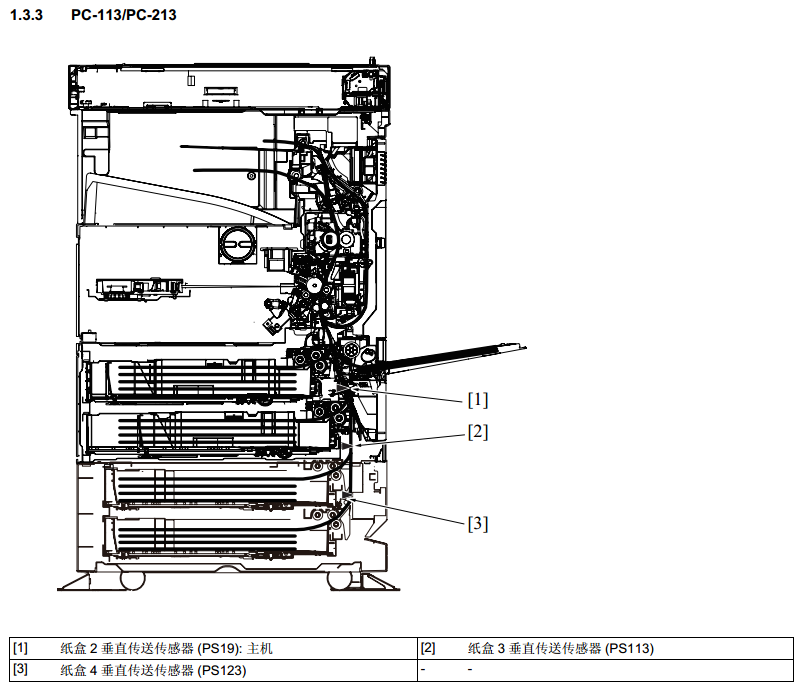

1.3.3 PC-113/PC-213
[1] 纸盒 2 垂直传送传感器 (PS19): 主机 [2] 纸盒 3 垂直传送传感器 (PS113)
[3] 纸盒 4 垂直传送传感器 (PS123) - -
[1]
[2]
[3]bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-6
1.3.4 PC-413

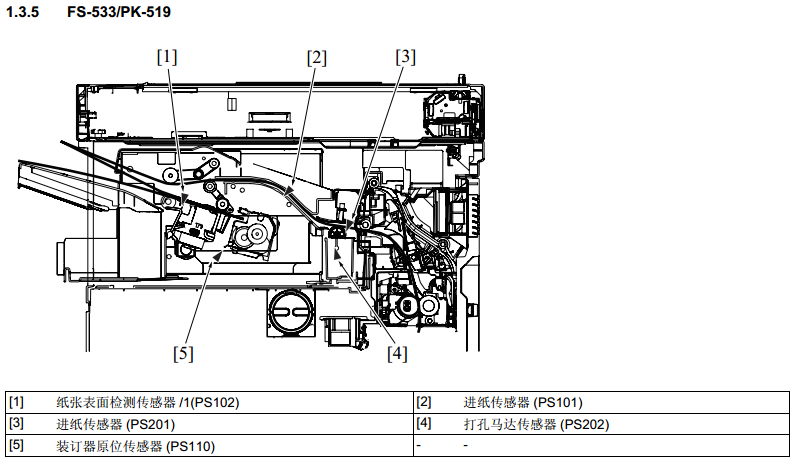

1.3.5 FS-533/PK-519
[1] 纸盒 2 垂直传送传感器 (PS19): 主机 [2] 垂直传送传感器 (PS133)
[1]
[2]
[1] 纸张表面检测传感器 /1(PS102) [2] 进纸传感器 (PS101)
[3] 进纸传感器 (PS201) [4] 打孔马达传感器 (PS202)
[5] 装订器原位传感器 (PS110) - -
[1] [2] [3]
[5] [4]bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-7
1.3.6 FS-534/PK-520/SD-511
1.4 初始检查项目
• 当发生卡纸时 , 请首先检查以下初始检查项目 .
1.5 1#-##
1.5.1 10-01, 10-02, 10-40
(1) 内容
[1] RU 入口传感器 (PS2) [2] FNS 入口传感器 (PS4)
[3] 打孔位置传感器 (PS2) [4] 副纸盘出纸传感器 (PS8)
[5] 鞍式装订出纸传感器 (PS5) [6] 装订堆叠器纸张检测传感器 (PS31)
[7] SD 入口传感器 (PS1) [8] 中央装订 / 折叠堆叠器纸张检测传感器 (PS3)
[9] 折叠出纸传感器 (PS12) [10] 主纸盘出纸传感器 (PS16)
[3] [2]
[4]
[5]
[7]
[6]
[8]
[9]
[10]
[1]
--------------------------------------------------
检查项目 措施
纸张是否符合产品规格 ? 更换纸张 .
纸张是否卷曲 , 褶皱或受潮 ? 更换纸张 .
指示用户正确存放纸张 .
纸张路径是否存在异物 , 或纸张路径是否变形或磨损 ? 清洁纸张路径 , 并且在必要时更换纸张路径中的零件 .
轮 / 辊是否变脏 , 变形或磨损？ 清洁不良的轮 / 辊 .
更换不良的轮 / 辊 .
纸张尺寸是否与边缘导板检测的纸张尺寸相匹配 ? 调整边缘导板以匹配纸张尺寸 .
激活器是否操作正确 ? 修复不良的激活器 .
更换不良的激活器 .
卡纸类型 手送进纸部卡纸
卡纸代码 10-01, 10-02, 10-40bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-8
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.2 11-01, 11-02, 11-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.3 12-01, 12-40
(1) 内容
卡纸检测时序 10-01 手送纸盒开始进纸后, 纸张的主缘即便在指定时间后也没有激活( 解除阻断) 对位传感器(PS1).
10-02 从手送纸盒进纸时 , 由于执行对位的负载上升时序早于形成波幅的负载上升时序 , 因此纸张进
入对位辊前尚未形成波幅 .
10-40 从手送纸盒进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许
仍被禁止 .
卡纸处理位置 右门
相关零件 • 传送马达 (M1)
• 对位离合器 (CL4)
• 手送纸盒进纸离合器 (CL7)
• 对位传感器 (PS1)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
4 CL7 操作检查 MFPB CN9E-11 (ON) 4-J
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F5E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 纸盒 1 进纸部卡纸
卡纸代码 11-01, 11-02, 11-40
卡纸检测时序 11-01 纸盒 1 开始进纸后 , 纸张的主缘即便在指定时间后也没有激活 ( 解除阻断 ) 对位传感器 (PS1).
11-02 从纸盒1 进纸时 , 由于纸张到达延迟, 在传送马达(M1) 的上升时序前尚未在对位辊前形成波幅.
11-40 从纸盒 1 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍
被禁止 .
卡纸处理位置 • 右门
• 纸盒 1
相关零件 • 传送马达 (M1)
• 纸盒 1 进纸离合器 (CL3)
• 对位离合器 (CL4)
• 对位传感器 (PS1)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 CL3 操作检查 MFPB CN10E-2 (ON) 3-C
4 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F6E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 纸盒 2 进纸部卡纸
卡纸代码 12-01, 12-40bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-9
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.4 13-01, 13-40
(1) 内容
(2) 步骤
[1] RU 入口传感器 (PS2) [2] FNS 入口传感器 (PS4)
[3] 打孔位置传感器 (PS2) [4] 副纸盘出纸传感器 (PS8)
[5] 鞍式装订出纸传感器 (PS5) [6] 装订堆叠器纸张检测传感器 (PS31)
[7] SD 入口传感器 (PS1) [8] 中央装订 / 折叠堆叠器纸张检测传感器 (PS3)
[9] 折叠出纸传感器 (PS12) [10] 主纸盘出纸传感器 (PS16)
[3] [2]
[4]
[5]
[7]
[6]
[8]
[9]
[10]
[1]
检查项目 措施
纸张是否符合产品规格 ? 更换纸张 .
纸张是否卷曲 , 褶皱或受潮 ? 更换纸张 .
指示用户正确存放纸张 .
纸张路径是否存在异物 , 或纸张路径是否变形或磨损 ? 清洁纸张路径 , 并且在必要时更换纸张路径中的零件 .
轮 / 辊是否变脏 , 变形或磨损？ 清洁不良的轮 / 辊 .
更换不良的轮 / 辊 .
纸张尺寸是否与边缘导板检测的纸张尺寸相匹配 ? 调整边缘导板以匹配纸张尺寸 .
激活器是否操作正确 ? 修复不良的激活器 .
更换不良的激活器 .
卡纸类型 手送进纸部卡纸
卡纸代码 10-01, 10-02, 10-40bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-8
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.2 11-01, 11-02, 11-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.3 12-01, 12-40
(1) 内容
卡纸检测时序 10-01 手送纸盒开始进纸后, 纸张的主缘即便在指定时间后也没有激活( 解除阻断) 对位传感器(PS1).
10-02 从手送纸盒进纸时 , 由于执行对位的负载上升时序早于形成波幅的负载上升时序 , 因此纸张进
入对位辊前尚未形成波幅 .
10-40 从手送纸盒进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许
仍被禁止 .
卡纸处理位置 右门
相关零件 • 传送马达 (M1)
• 对位离合器 (CL4)
• 手送纸盒进纸离合器 (CL7)
• 对位传感器 (PS1)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
4 CL7 操作检查 MFPB CN9E-11 (ON) 4-J
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F5E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 纸盒 1 进纸部卡纸
卡纸代码 11-01, 11-02, 11-40
卡纸检测时序 11-01 纸盒 1 开始进纸后 , 纸张的主缘即便在指定时间后也没有激活 ( 解除阻断 ) 对位传感器 (PS1).
11-02 从纸盒1 进纸时 , 由于纸张到达延迟, 在传送马达(M1) 的上升时序前尚未在对位辊前形成波幅.
11-40 从纸盒 1 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍
被禁止 .
卡纸处理位置 • 右门
• 纸盒 1
相关零件 • 传送马达 (M1)
• 纸盒 1 进纸离合器 (CL3)
• 对位离合器 (CL4)
• 对位传感器 (PS1)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 CL3 操作检查 MFPB CN10E-2 (ON) 3-C
4 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F6E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 纸盒 2 进纸部卡纸
卡纸代码 12-01, 12-40bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-9
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.5.4 13-01, 13-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.2.PC-113)
• 链接至电路图 (N.2.3.PC-213)
卡纸检测时序
12-01 即使进纸盒 2 开始进纸并经过了指定的时间间隔 , 纸张的主缘仍未激活 ( 解除阻断 ) 进纸盒 2
垂直传送传感器 (PS19).
12-40 从纸盒 2 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍
被禁止 .
-
当主电源开关开启, 门打开和关闭, 发生卡纸或重置故障时, 如果纸盒2 垂直传送传感器(PS19)
被激活 ( 解除阻断 ), 则纸盒 2 进纸部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
纸盒 2 进纸部中残留的纸张会导致卡纸 .
卡纸处理位置 • 右门
• 纸盒 2
相关零件 • 传送马达 (M1)
• 纸盒 2 进纸离合器 (CL1)
• 纸盒 2 垂直传送离合器 (CL2)
• 纸盒 2 垂直传送传感器 (PS19)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS19 I/O 检查 , 传感器检查 MFPB CN11E-7 (ON) 6-C
3 CL1 操作检查 MFPB CN11E-4 (ON) 6-C
4 CL2 操作检查 MFPB CN11E-2 (ON) 5-C
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F6E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 纸盒 3 进纸部卡纸
卡纸代码 13-01, 13-40
卡纸检测时序
13-01 即使进纸盒 3 开始进纸并经过了指定的时间间隔 , 纸张的主缘仍未激活进纸盒 3 垂直传送传感
器 (PS113).
13-40 从纸盒 3 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍
被禁止 .
-
当主电源开关开启,门打开和关闭,发生卡纸或重置故障时,如果纸盒3垂直传送传感器(PS113)
被激活 , 则纸盒 3 进纸部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
纸盒 3 进纸部中残留的纸张会导致卡纸 .
卡纸处理位置 • 右门
• 纸盒 3
相关零件 • 纸盒 3 进纸马达 (M111)
• 纸盒 3 垂直传送马达 (M112)
• 纸盒 3 垂直传送传感器 (PS113)
• PC 控制电路板 (PCCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS113 I/O 检查 , 传感器检查 PCCB CN4-14 (ON) PC-113/PC-213 5-C
3 M111 操作检查 PCCB CN5-1 至 8 PC-113/PC-213 4-C
4 M112 操作检查 PCCB CN5-9 至 16 PC-113/PC-213 3 至 4-C
5 更换 PCCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-10
1.5.5 14-01, 14-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.3.PC-213)
1.5.6 16-01, 16-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.4.PC-413)
卡纸类型 纸盒 4 进纸部卡纸
卡纸代码 14-01, 14-40
卡纸检测时序
14-01 即使进纸盒 4 开始进纸并经过了指定的时间间隔 , 纸张的主缘仍未激活进纸盒 4 垂直传送传感
器 (PS123).
14-40 从纸盒 4 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍
被禁止 .
-
当主电源开关开启,门打开和关闭,发生卡纸或重置故障时,如果纸盒4垂直传送传感器(PS123)
被激活 , 则纸盒 4 进纸部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
纸盒 4 进纸部中残留的纸张会导致卡纸 .
卡纸处理位置 • 右门
• 纸盒 4
相关零件 • 纸盒 4 进纸马达 (M121)
• 纸盒 4 垂直传送马达 (M122)
• 纸盒 4 垂直传送传感器 (PS123)
• PC 控制电路板 (PCCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS123 I/O 检查 , 传感器检查 PCCB CN18-5 (ON) PC-213 7-K
3 M121 操作检查 PCCB CN9-1 至 8 PC-213 6-K
4 M122 操作检查 PCCB CN9-9 至 16 PC-213 6-K
5 更换 PCCB. - -
卡纸类型 LCT 进纸 / 垂直传送部卡纸
卡纸代码 16-01, 16-40
卡纸检测时序 16-01 LCT 开始进纸后 , 纸张的主缘即便在指定时间后也没有激活垂直传送传感器 (PS133).
16-40 从 LCT 进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图像写入开始信号允许仍被
禁止 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果垂直传送传感器 (PS133) 被
激活 , 则 LCT 传送部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
LCT 传送部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • 进纸马达 (M131)
• 垂直传送马达 (M132)
• 垂直传送传感器 (PS133)
• PC 控制电路板 (PCCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS133 I/O 检查 , 传感器检查 PCCB CN4-14 (ON) PC-413 7-J
3 M131 操作检查 PCCB CN5-1 至 8 PC-413 5-J
4 M132 操作检查 PCCB CN5-9 至 16 PC-413 4-J
5 更换 PCCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-11
1.6 2#-##
1.6.1 20-01, 20-02
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.6.2 20-21
(1) 内容
卡纸类型 垂直传送部卡纸
卡纸代码 20-01, 20-02
卡纸检测时序
20-01 纸张激活 ( 解除阻断 ) 纸盒 2 垂直传送传感器 (PS19) 后 , 即便经过了指定的时间间隔 , 对位传
感器 (PS1) 也没有被激活 ( 解除阻断 ).
20-02 从纸盒 2, 纸盒 3, 纸盒 4 或 LCT 进纸时 , 由于执行对位的负载上升时序早于形成波幅的负载上
升时序 , 因此纸张进入对位辊前尚未形成波幅 .
卡纸处理位置 右门
相关零件 • 传送马达 (M1)
• 纸盒 2 垂直传送离合器 (CL2)
• 对位离合器 (CL4)
• 对位传感器 (PS1)
• 纸盒 2 垂直传送传感器 (PS19)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 PS19 I/O 检查 , 传感器检查 MFPB CN11E-7 (ON) 6-C
4 CL2 操作检查 MFPB CN11E-2 (ON) 5-C
5 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
6 M1 操作检查 MFPB CN19E-3 至 7 26-C
7 MFPB F6E 导通性检查 - -
8 更换 MFPB. - -
卡纸类型 垂直传送部卡纸 ( 纸盒 3)
卡纸代码 20-21
卡纸检测时序
20-21
< 安装了 PC-113 或 PC-
213 时 >
即使纸盒 3 垂直传送传感器 (PS113) 被纸张激活并经过了指定的时
间间隔 , 纸盒 2 垂直传送传感器 (PS19) 也没有被激活 ( 解除阻断 ).
< 安装了 PC-413 时 > 即使垂直传送传感器 (PS133) 被纸张激活并经过了指定的时间间隔 ,
纸盒 2 垂直传送传感器 (PS19) 也没有被激活 ( 解除阻断 ).
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
垂直传送部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 < 安装了 PC-113 或 PC-213 时 > • 传送马达 (M1)
• 纸盒 3 垂直传送马达 (M112)
• 纸盒 2 垂直传送离合器 (CL2)
• 纸盒 2 垂直传送传感器 (PS19)
• 纸盒 3 垂直传送传感器 (PS113)
• MFP 电路板 (MFPB)
• PC 控制电路板 (PCCB)
< 安装了 PC-413 时 > • 传送马达 (M1)
• 垂直传送马达 (M132)
• 纸盒 2 垂直传送离合器 (CL2)
• 纸盒 2 垂直传送传感器 (PS19)
• 垂直传送传感器 (PS133)
• MFP 电路板 (MFPB)
• PC 控制电路板 (PCCB)bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-12
(2) 步骤
安装了 PC-113 或 PC-213 时
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
• 链接至电路图 (N.2.2.PC-113)
• 链接至电路图 (N.2.3.PC-213)
安装了 PC-413 时
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
• 链接至电路图 (N.2.4.PC-413)
1.6.3 20-22
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.3.PC-213)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS113 I/O 检查 , 传感器检查 PCCB CN4-14 (ON) PC-113/PC-213 5-C
3 PS19 I/O 检查 , 传感器检查 MFPB CN11E-7 (ON) 6-C
4 CL2 操作检查 MFPB CN11E-2 (ON) 5-C
5 M112 操作检查 PCCB CN5-9 至 16 PC-113/PC-213 3 至 4-C
6 M1 操作检查 MFPB CN19E-3 至 7 26-C
7 更换 MFPB. - -
8 更换 PCCB. - -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS133 I/O 检查 , 传感器检查 PCCB CN4-14 (ON) PC-413 7-J
3 PS19 I/O 检查 , 传感器检查 MFPB CN11E-7 (ON) 6-C
4 CL2 操作检查 MFPB CN11E-2 (ON) 5-C
5 M132 操作检查 PCCB CN5-9 至 16 PC-413 4-J
6 M1 操作检查 MFPB CN19E-3 至 7 26-C
7 更换 MFPB. - -
8 更换 PCCB. - -
卡纸类型 垂直传送部卡纸 ( 纸盒 4)
卡纸代码 20-22
卡纸检测时序
20-22 即使纸盒 4 垂直传送传感器 (PS123) 被纸张阻断并经过了指定的时间间隔 , 纸盒 3 垂直传送传
感器 (PS113) 也没有开启 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
垂直传送部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • 纸盒 3 垂直传送马达 (M112)
• 纸盒 4 垂直传送马达 (M122)
• 纸盒 3 垂直传送传感器 (PS113)
• 纸盒 4 垂直传送传感器 (PS123)
• PC 控制电路板 (PCCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS123 I/O 检查 , 传感器检查 PCCB CN18-5 (ON) PC-213 7-K
3 PS113 I/O 检查 , 传感器检查 PCCB CN4-14 (ON) PC-213 5-C
4 M122 操作检查 PCCB CN9-9 至 16 PC-213 6-K
5 M112 操作检查 PCCB CN5-9 至 16 PC-213 3 至 4-C
6 更换 PCCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-13
1.7 3#-##
1.7.1 30-03
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.7.2 32-01, 32-05
(1) 内容
(2) 步骤
卡纸类型 转印部卡纸
卡纸代码 30-03
卡纸检测时序 30-03 进纸开始后 , 纸张的主缘即便在指定时间后也没有激活 ( 解除阻断 ) 出纸传感器 (PS3).
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果对位传感器 (PS1) 被激活 ( 解
除阻断 ), 则传送部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
传送部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • 传送马达 (M1)
• 对位离合器 (CL4)
• 对位传感器 (PS1)
• 出纸传感器 (PS3)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 PS3 I/O 检查 , 传感器检查 MFPB CN25E-7 (ON) 18-C
4 CL4 操作检查 MFPB CN14E-5 (ON) 28-C
5 M1 操作检查 MFPB CN19E-3 至 7 26-C
6 MFPB F7E,F12E 导通性检查 - -
7 更换 MFPB. - -
卡纸类型 出纸部卡纸
卡纸代码 32-01, 32-05
卡纸检测时序
32-01 开始反转序列后 , 即便经过了指定的时间间隔 ,ADU 纸张路径传感器 /1(PS40) 也没有被激活 (
解除阻断 ).
32-05 纸张激活(阻断)PS3后,即便经过了指定的时间间隔,出纸传感器(PS3)也没有被关闭(解除阻断).
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果出纸传感器 (PS3) 被激活 ( 阻
断 ), 则出纸部中残留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
出纸部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • 传送马达 (M1)
• 反转马达 (M4)
• ADU 传送马达 (M5)
• 出纸传感器 (PS3)
• ADU 纸张路径传感器 /1(PS40)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS3 I/O 检查 , 传感器检查 MFPB CN25E-7 (ON) 18-C
3 PS40 I/O 检查 , 传感器检查 MFPB CN25E-10 (ON) 18-C
4 M1 操作检查 MFPB CN19E-3 至 7 26-Cbizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-14
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.8 6#-##
1.8.1 66-01, 66-11, 66-21
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.8.2 66-02, 66-12
(1) 内容
5 M4 操作检查 MFPB CN21E-1 至 4 21 至 22-C
6 M5 操作检查 MFPB CN25E-1 至 4 17 至 18-C
7 MFPB F14E 导通性检查 - -
8 更换 MFPB. - -
步骤 措施 控制信号 电气元件位置
卡纸类型 DF 翻转部卡纸
卡纸代码 66-01, 66-11, 66-21
卡纸检测时序 66-01 开始反转对位操作后 , 又经过指定的时间间隔 , 原稿对位传感器 (PS3) 未被激活 ( 解除阻断 ).
66-11 开始反转对位操作后 ,PS3 被激活 ( 解除阻断 ) 并经过指定的时间间隔 , 原稿对位传感器 (PS3)
未被关闭 ( 阻断 ).
66-21 开始反转对位操作后 , 原稿对位传感器 (PS3) 被激活 ( 解除阻断 ) 并经过指定的时间间隔 , 原
稿读取传感器 (PS4) 未被激活 .
卡纸处理位置 • 左盖板
• 重新进纸部打开
相关零件 • 原稿读取马达 (M1)
• 对位马达 (M3)
• 原稿对位传感器 (PS3)
• 原稿读取传感器 (PS4)
• 原稿出纸辊释放电磁铁 (SD1)
• DF 控制电路板 (DFCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS4 I/O 检查 , 传感器检查 DFCB J10-3 (ON) DF-628 2-G
3 PS3 I/O 检查 , 传感器检查 DFCB J14-12 (ON) DF-628 5-G
4 M1 操作检查 DFCB J7-1 至 4 DF-628 2-B
5 M3 操作检查 DFCB J6-1 至 4 DF-628 3-B
6 SD1 操作检查 DFCB J24-1 (ON) DF-628 4-B
7 DFCB F6 导通性检查 - -
8 更换 DFCB. - -
卡纸类型 DF 进纸部卡纸
卡纸代码 66-02, 66-12
卡纸检测时序 66-02 原稿进纸马达 (M2) 开启后 , 又经过指定的时间间隔 , 分离后传感器 (PS2) 没有被激活 ( 阻断 ).
66-12 DF 检测到的纸盒中的原稿尺寸和主机检测到的原稿尺寸不匹配 .
卡纸处理位置 左盖板
相关零件 • 原稿进纸马达 (M2)
• 分离后传感器 (PS2)
• 原稿长度尺寸传感器 /1(PS6)
• 原稿长度尺寸传感器 /2(PS7)
• 原稿宽度尺寸传感器 (VR1)
• DF 控制电路板 (DFCB)bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-15
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.8.3 66-03, 66-13, 66-23, 66-33
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.8.4 66-04, 66-14, 66-24, 66-34
(1) 内容
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS2 I/O 检查 , 传感器检查 DFCB J14-8 (ON) DF-628 6-G
3 PS6 I/O 检查 , 传感器检查 DFCB J12-6 (ON) DF-628 4-G
4 PS7 I/O 检查 , 传感器检查 DFCB J12-5 (ON) DF-628 4-G
5 VR1 I/O 检查 , 传感器检查 DFCB J12-8 (ON) DF-628 4-G
6 M2 操作检查 DFCB J5-1 至 4 DF-628 2-B
7 DFCB F3 导通性检查 - -
8 更换 DFCB. - -
卡纸类型 DF 传送部卡纸
卡纸代码 66-03, 66-13, 66-23, 66-33
卡纸检测时序 66-03 PS2 被激活 ( 阻断 ) 后 , 又经过指定的时间间隔 , 分离后传感器 (PS2) 未被关闭 ( 解除阻断 ).
66-13 分离后传感器 (PS2) 被激活 ( 阻断 ) 并经过了指定的时间间隔 , 原稿对位传感器 (PS3) 未被激
活 ( 解除阻断 ).
66-23 PS3 被激活 ( 解除阻断 ) 并经过了指定的时间间隔 , 原稿对位传感器 (PS3) 未被关闭 ( 阻断 ).
66-33 原稿对位传感器 (PS3) 被激活 ( 解除阻断 ) 后 , 又经过指定的时间间隔 , 原稿读取传感器 (PS4)
未被激活 .
卡纸处理位置 左盖板
相关零件 • 原稿读取马达 (M1)
• 原稿进纸马达 (M2)
• 对位马达 (M3)
• 分离后传感器 (PS2)
• 原稿对位传感器 (PS3)
• 原稿读取传感器 (PS4)
• DF 控制电路板 (DFCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS2 I/O 检查 , 传感器检查 DFCB J14-8 (ON) DF-628 6-G
3 PS3 I/O 检查 , 传感器检查 DFCB J14-12 (ON) DF-628 5-G
4 PS4 I/O 检查 , 传感器检查 DFCB J10-3 (ON) DF-628 2-G
5 M1 操作检查 DFCB J7-1 至 4 DF-628 2-B
6 M2 操作检查 DFCB J5-1 至 4 DF-628 2-B
7 M3 操作检查 DFCB J6-1 至 4 DF-628 3-B
8 DFCB F4,F5 导通性检查 - -
9 更换 DFCB - -
卡纸类型 DF 出纸部卡纸
卡纸代码 66-04, 66-14, 66-24, 66-34
卡纸检测时序 66-04 原稿读取传感器(PS4)被激活后,又经过指定的时间间隔,原稿出纸传感器(PS5)未被激活(阻断).
66-14 原稿读取传感器 (PS4) 被关闭后 , 又经过指定的时间间隔 , 原稿出纸传感器 (PS5) 未被关闭
( 解除阻断 ).
66-24 反转出纸操作开始后 , 原稿读取传感器 (PS4) 开启又经过指定的时间间隔 , 原稿出纸传感器
(PS5) 未被激活 ( 阻断 ).
66-34 反转出纸操作开始后 , 原稿读取传感器 (PS4) 关闭又经过指定的时间间隔 , 原稿出纸传感器
(PS5) 未被关闭 ( 解除阻断 ).bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-16
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.8.5 66-05, 66-06, 66-15
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.8.6 66-07
(1) 内容
卡纸处理位置 • 左盖板
• 打开和关闭导板
相关零件 • 原稿读取马达 (M1)
• 原稿读取传感器 (PS4)
• 原稿出纸传感器 (PS5)
• DF 控制电路板 (DFCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS4 I/O 检查 , 传感器检查 DFCB J10-3 (ON) DF-628 2-G
3 PS5 I/O 检查 , 传感器检查 DFCB J15-6 (ON) DF-628 3-G
4 M1 操作检查 DFCB J7-1 至 4 DF-628 2-B
5 更换 DFCB. - -
卡纸类型 DF 图像读取部卡纸
卡纸代码 66-05, 66-06, 66-15
卡纸检测时序 66-05 原稿对位传感器(PS3)被关闭(阻断)后,又经过指定的时间间隔,原稿读取传感器(PS4)未被关闭.
66-06 原稿传送期间 ,PS4 关闭后 , 原稿读取传感器 (PS4) 早于规定的时间而开启 .
66-15 反转读取操作开始后 , 原稿对位传感器 (PS3) 被关闭 ( 阻断 ) 又经过指定的时间间隔 , 原稿读
取传感器 (PS4) 未被关闭 .
卡纸处理位置 左盖板
相关零件 • 原稿读取马达 (M1)
• 读取轮释放马达 (M5)
• 原稿对位传感器 (PS3)
• 原稿读取传感器 (PS4)
• DF 控制电路板 (DFCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 调整原稿停止位置 . - -
3 PS3 I/O 检查 , 传感器检查 DFCB J14-12 (ON) DF-628 5-G
4 PS4 I/O 检查 , 传感器检查 DFCB J10-3 (ON) DF-628 2-G
5 M1 操作检查 DFCB J7-1 至 4 DF-628 2-B
6 M5 操作检查 DFCB J18-4 至 5 DF-628 2-G
7 更换 DFCB. - -
卡纸类型 DF 进纸部 / 传送部 / 图像读取部 / 反转部 / 出纸部卡纸
卡纸代码 66-07
卡纸检测时序 66-07 由于存在未被传感器检测到的剩余纸张 , 在开始作业前 , 传感器将不定时检测纸张 .
卡纸处理位置 左盖板
相关零件 • 原稿对位传感器 (PS3)
• 原稿读取传感器 (PS4)
• 原稿出纸传感器 (PS5)
• DF 控制电路板 (DFCB)bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-17
(2) 步骤
• 链接至电路图 (N.2.1.DF-628)
1.9 7#-##
1.9.1 72-14
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.9.2 72-15
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.9.3 72-16
(1) 内容
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 调整原稿停止位置 . - -
3 PS3 I/O 检查 , 传感器检查 DFCB J14-12 (ON) DF-628 5-G
4 PS4 I/O 检查 , 传感器检查 DFCB J10-3 (ON) DF-628 2-G
5 PS5 I/O 检查 , 传感器检查 DFCB J15-6 (ON) DF-628 3-G
6 DFCB F3,F4,F5,F6 导通性检查 - -
7 更换 DFCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-14
卡纸检测时序
72-14 < 安装了 FS-534 或 FS-
534SD 时 >
即使在鞍式装订出纸传感器 (PS5) 被纸张激活后 , 经过了指定的时
间间隔 , 装订堆叠器纸张检测传感器 (PS31) 仍未被激活 .
卡纸处理位置 前门
相关零件 • 鞍式装订出纸传感器 (PS5)
• 装订堆叠器纸张检测传感器 (PS31)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS5 I/O 检查 , 传感器检查 FSCB J5-2 (ON) FS-534 10-K
3 PS31 I/O 检查 , 传感器检查 FSCB J12-11 (ON) FS-534 6-C
4 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-15
卡纸检测时序
72-15 < 安装了 FS-534 或 FS-
534SD 时 >
装订堆叠器纸张检测传感器(PS31) 被激活后, 即便经过了指定的时
间间隔 , 它仍然未被关闭 .
卡纸处理位置 前门
相关零件 • 装订堆叠器纸张检测传感器 (PS31)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS31 I/O 检查 , 传感器检查 FSCB J12-11 (ON) FS-534 6-C
3 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-16bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-18
(2) 步骤
安装了 FS-533 或 FS-533+PK-519 时
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
• 链接至电路图 (N.2.5.FS-533)
安装了 FS-534 或 FS-534SD 时
• 链接至电路图 (N.2.6.FS-534)
1.9.4 72-17
(1) 内容
卡纸检测时序
72-16
< 安装了 FS-533 时 > 即使在主机的出纸传感器 (PS3) 被纸张关闭 ( 解除阻断 ) 并经过了
指定的时间间隔后 , 进纸传感器 (PS101) 仍未被激活 .
< 安装了 FS-533+PK-519
时 >
即使在进纸传感器 (PS201) 被纸张激活并经过了指定的时间间隔 ,
进纸传感器 (PS101) 仍未被激活 .
< 安装了 FS-534 或 FS-
534SD 时 >
即使在 RU 入口传感器 (PS2) 被纸张激活 ( 阻断 ) 后 , 经过了指定
的时间间隔 ,FNS 入口传感器 (PS4) 仍未被激活 .
卡纸处理位置 • 排纸处理器进纸部 ( 安装了 FS-533 时 )
• 水平传送盖板 ( 安装了 FS-534 或 FS-534SD 时 )
相关零件 < 安装了 FS-533 时 > • 纸张传输马达 (M101)
• 出纸传感器 (PS3)
• 进纸传感器 (PS101)
• FS 控制电路板 (FSCB)
• MFP 电路板 (MFPB)
< 安装了 FS-533+PK-519 时 > • 纸张传输马达 (M101)
• 进纸传感器 (PS101)
• 进纸传感器 (PS201)
• FS 控制电路板 (FSCB)
• MFP 电路板 (MFPB)
< 安装了 FS-534 时 > • RU 入口传感器 (PS2)
• FNS 入口传感器 (PS4)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS3 I/O 检查 , 传感器检查 MFPB CN25E-7 (ON) 18-C
3 PS101 I/O 检查 , 传感器检查 FSCB CN111 FS-533 7-D 至 E
4 PS201 I/O 检查 , 传感器检查 PKCB CN204 FS-533 (PK-519) 5-C
5 M101 操作检查 FSCB CN101 FS-533 6-J
6 FSCB CP101 导通性检查 - -
7 更换 FSCB - -
8 更换 MFPB - -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS2 I/O 检查 , 传感器检查 FSCB J6-7 (ON) FS-534 6-K
3 PS4 I/O 检查 , 传感器检查 FSCB J7-13 (ON) FS-534 8-K
4 更换 FSCB - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-17
卡纸检测时序
72-17
< 安装了 FS-533 时 > 进纸传感器 (PS101) 开启后 , 即便经过了指定的时间间隔 , 它仍然
未关闭 .
< 安装了 FS-534 或 FS-
534SD 时 >
即使 FNS 入口传感器 (PS4) 被纸张激活后 , 经过了指定的时间间隔 ,
它仍然未被关闭 .
卡纸处理位置 • 排纸处理器进纸部 ( 安装了 FS-533 时 )
• 前门 ( 安装了 FS-534 或 FS-534SD 时 )
相关零件 < 安装了 FS-533 时 > • 纸张传输马达 (M101)
• 进纸传感器 (PS101)
• FS 控制电路板 (FSCB)
< 安装了 FS-534 或 FS-534SD 时 > • FNS 入口传感器 (PS4)
• FS 控制电路板 (FSCB)bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-19
(2) 步骤
安装了 FS-533 时
• 链接至电路图 (N.2.5.FS-533)
安装了 FS-534 或 FS-534SD 时
• 链接至电路图 (N.2.6.FS-534)
1.9.5 72-18
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.9.6 72-19
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS101 I/O 检查 , 传感器检查 FSCB CN111 FS-533 7-D 至 E
3 M101 操作检查 FSCB CN101 FS-533 6-J
4 FSCB CP101 导通性检查 - -
5 更换 FSCB. - -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS4 I/O 检查 , 传感器检查 FSCB J7-13 (ON) FS-534 8-K
3 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-18
卡纸检测时序
72-18
< 安装了 FS-534 或 FS-
534SD 时 >
• 即使在FNS入口传感器(PS4)被纸张激活后,经过了指定的时间间
隔 , 鞍式装订出纸传感器 (PS5) 未被激活 .
• 控制缓冲区时,反转驱动开始后,经过了指定的时间间隔,鞍式装订
出纸传感器 (PS5) 未开启 .
卡纸处理位置 前门
相关零件 • FNS 入口传感器 (PS4)
• 鞍式装订出纸传感器 (PS5)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS4 I/O 检查 , 传感器检查 FSCB J7-13 (ON) FS-534 8-K
3 PS5 I/O 检查 , 传感器检查 FSCB J5-2 (ON) FS-534 10-K
4 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-19
卡纸检测时序
72-19 < 安装了 FS-534 或 FS-
534SD 时 >
鞍式装订出纸传感器 (PS5) 被激活后 , 即便经过了指定的时间间隔 ,
它仍然未被关闭 .
卡纸处理位置 前门
相关零件 • 鞍式装订出纸传感器 (PS5)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS5 I/O 检查 , 传感器检查 FSCB J5-2 (ON) FS-534 10-K
3 更换 FSCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-20
1.9.7 72-21
(1) 内容
(2) 步骤
安装了 FS-533 时
• 链接至电路图 (N.2.5.FS-533)
安装了 FS-534 或 FS-534SD 时
• 链接至电路图 (N.2.6.FS-534)
1.9.8 72-22
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.9.9 72-23
(1) 内容
卡纸类型 FS 传送部卡纸
卡纸代码 72-21
卡纸检测时序
72-21
< 安装了 FS-533 时 > 出纸后纸张表面检测传感器 /1(PS102) 未被关闭 ( 解除阻断 ).
< 安装了 FS-534 或 FS-
534SD 时 >
开始出纸后,即便经过了指定的时间间隔,主纸盘出纸传感器(PS16)
仍然未关闭 .
卡纸处理位置 • 排纸处理器出纸部 ( 安装了 FS-533 时 )
• 前门 ( 安装了 FS-534 或 FS-534SD 时 )
相关零件 < 安装了 FS-533 时 > • 出纸马达 (M102)
• 纸张表面检测传感器 /1(PS102)
• FS 控制电路板 (FSCB)
< 安装了 FS-534 或 FS-534SD 时 > • 主纸盘出纸传感器 (PS16)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS102 I/O 检查 , 传感器检查 FSCB CN102 FS-533 6-J
3 M102 操作检查 FSCB CN109 FS-533 8 至 9-D 至 E
4 FSCB CP102 导通性检查 - -
5 更换 FSCB. - -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS16 I/O 检查 , 传感器检查 FSCB J9-2 (ON) FS-534 9-C
3 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-22
卡纸检测时序
72-22 < 安装了 FS-534 或 FS-
534SD 时 >
纸张到达纸张传送加速点后 , 即便经过了指定的时间间隔 , 副纸盘
出纸传感器 (PS8) 仍然未被激活 ( 阻断 ).
卡纸处理位置 前门
相关零件 • 副纸盘出纸传感器 (PS8)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS8 I/O 检查 , 传感器检查 FSCB J9-6 (ON) FS-534 9-C
3 更换 FSCB. - -
卡纸类型 FS 传送部卡纸
卡纸代码 72-23bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-21
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.9.10 72-25
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.7.SD-511)
1.9.11 72-26
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.7.SD-511)
卡纸检测时序
72-23 < 安装了 FS-534 或 FS-
534SD 时 >
副纸盘出纸传感器 (PS8) 被激活 ( 阻断 ) 后 , 即便经过了指定的时
间间隔 , 它仍然未被关闭 ( 解除阻断 ).
卡纸处理位置 前门
相关零件 • 副纸盘出纸传感器 (PS8)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS8 I/O 检查 , 传感器检查 FSCB J9-6 (ON) FS-534 9-C
3 更换 FSCB. - -
卡纸类型 SD 出纸部卡纸
卡纸代码 72-25
卡纸检测时序
72-25 < 安装了 FS-534SD 时 > 对折出纸操作开始后 , 即便经过了指定的时间间隔 , 折叠出纸传感
器 (PS12) 仍然未被纸张激活 .
卡纸处理位置 • 前门
• 堆叠器单元
相关零件 • 折叠出纸传感器 (PS12)
• SD 驱动电路板 (SDDB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS12 I/O 检查 , 传感器检查 SDDB J9-2 (ON) SD-511 5-G
3 更换 SDDB. - -
4 更换 FSCB. - -
卡纸类型 SD 出纸部卡纸
卡纸代码 72-26
卡纸检测时序
72-26 < 安装了 FS-534SD 时 > 即使折叠出纸传感器(PS12) 被纸张激活后, 经过了一段指定的时间
, 它仍然未被关闭 .
卡纸处理位置 • 前门
• 堆叠器单元
相关零件 • 折叠出纸传感器 (PS12)
• SD 驱动电路板 (SDDB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS12 I/O 检查 , 传感器检查 SDDB J9-2 (ON) SD-511 5-G
3 更换 SDDB. - -
4 更换 FSCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-22
1.9.12 72-43
(1) 内容
(2) 步骤
安装了 FS-533+PK-519 时
• 链接至电路图 (N.2.5.FS-533)
安装了 FS-534+PK-520 或 FS-534SD+PK-520 时
• 链接至电路图 (N.2.6.FS-534)
1.9.13 72-70
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
卡纸类型 PK 卡纸
卡纸代码 72-43
卡纸检测时序
72-43
< 安装了 FS-533+PK-519
时 >
打孔马达 (M201) 开始操作后 , 经过指定的时间间隔 , 打孔马达传感
器 (PS202) 没有检测到打孔马达的旋转 .
< 安装了 FS-534+PK-520
或FS-534SD+PK-520时>
打孔驱动马达 (M1) 开始旋转后 , 经过指定的时间间隔 , 打孔位置传
感器 (PS2) 未被关闭 ( 解除阻断 ).
卡纸处理位置 • 排纸处理器打孔部 ( 安装了 FS-533+PK-519 时 )
• 前门 ( 安装了 FS-534+PK-520 或 FS-534SD+PK-520 时 )
相关零件 < 安装了 FS-533+PK-519 时 > • 打孔马达 (M201)
• 打孔马达传感器 (PS202)
• PK 控制电路板 (PKCB)
• FS 控制电路板 (FSCB)
< 安装了 FS-534+PK-520 或 FS-534SD
+PK-520 时 >
• 打孔驱动马达 (M1)
• 打孔位置传感器 (PS2)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS202 I/O 检查 , 传感器检查 PKCB CN204 FS-533 (PK-519) 5-C
3 M201 操作检查 PKCB CN203-1 至 2 FS-533 (PK-519) 4-C
4 更换 PKCB. - -
5 更换 FSCB. - -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS2 I/O 检查 , 传感器检查 FSCB J7-2 (ON) FS-534 (PK-520) 6-K
3 M1 操作检查 FSCB J7 -7 至 8 FS-534 (PK-520) 7-K
4 更换 FSCB. - -
卡纸类型 PK 卡纸
卡纸代码 72-70
卡纸检测时序
72-70 < 安装了 FS-533+PK-519
时 >
进纸传感器 (PS201) 被激活后 , 即便经过了指定的时间间隔 , 它仍
然未被关闭 .
卡纸处理位置 排纸处理器打孔部
相关零件 • 传送马达 (M1)
• 纸张传输马达 (M101)
• 进纸传感器 (PS201)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS201 I/O 检查 , 传感器检查 PKCB CN204 FS-533 (PK-519) 5-C
3 M1 操作检查 MFPB CN19E-3 至 7 26-C
4 M101 操作检查 FSCB CN101 FS-533 6-J
5 更换 FSCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-23
• 链接至电路图 (N.2.5.FS-533)
1.9.14 72-81
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.5.FS-533)
1.9.15 72-85
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
• 链接至电路图 (N.2.7.SD-511)
1.9.16 72-86
(1) 内容
卡纸类型 FS 装订部卡纸
卡纸代码 72-81
卡纸检测时序 72-81 < 安装了 FS-533 时 > 装订器马达被通电后 , 装订器原位传感器 (PS110) 未被激活 ( 阻断 ).
卡纸处理位置 排纸处理器装订部
相关零件 • 装订器原位传感器 (PS110)
• 装订器单元
• 装订器中继电路板 (STREYB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS110 I/O 检查 , 传感器检查 FSCB CN110 FS-533 8-D 至 E
3 更换装订器单元 . - -
4 更换 STREYB. - -
5 更换 FSCB. - -
卡纸类型 SD 传送部卡纸
卡纸代码 72-85
卡纸检测时序
72-85 < 安装了 FS-534SD 时 > 在装订堆叠器纸张检测传感器(PS31) 被纸张激活后, 即使经过了指
定的时间间隔 ,SD 入口传感器 (PS1) 仍然未被激活 ( 阻断 ).
卡纸处理位置 • 前门
• 堆叠器单元
相关零件 • SD 入口传感器 (PS1)
• 装订堆叠器纸张检测传感器 (PS31)
• SD 驱动电路板 (SDDB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS31 I/O 检查 , 传感器检查 FSCB J12-11 (ON) FS-534 6-C
3 PS1 I/O 检查 , 传感器检查 SDDB J4-8 (ON) SD-511 4-B
4 更换 SDDB. - -
5 更换 FSCB. - -
卡纸类型 SD 传送部卡纸
卡纸代码 72-86
卡纸检测时序
72-86
< 安装了 FS-534SD 时 > • SD入口传感器(PS1)被激活(阻断)后,即便经过了指定的时间间
隔 , 它仍然未被关闭 ( 解除阻断 ).
• 纸张尾缘控制移动期间出现出纸控制马达异常时 .
卡纸处理位置 前门bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-24
(2) 步骤
• 链接至电路图 (N.2.7.SD-511)
1.9.17 72-87
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.7.SD-511)
1.9.18 75-42
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
• 链接至电路图 (N.2.6.FS-534)
相关零件 • SD 入口传感器 (PS1)
• 出纸控制马达 (M2)
• SD 驱动电路板 (SDDB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 SDDB J4-8 (ON) SD-511 4-B
3 M2 操作检查 SDDB J5-4 至 7 SD-511 3-B
4 更换 SDDB. - -
5 更换 FSCB. - -
卡纸类型 SD 传送部卡纸
卡纸代码 72-87
卡纸检测时序
72-87 < 安装了 FS-534SD 时 > SD 入口传感器 (PS1) 被纸张激活 ( 阻断 ) 后 , 即使经过了指定的时
间间隔 , 中央装订 / 折叠堆叠器纸张检测传感器 (PS3) 仍然未开启 .
卡纸处理位置 • 前门
• 堆叠器单元
相关零件 • SD 入口传感器 (PS1)
• 中央装订 / 折叠堆叠器纸张检测传感器 (PS3)
• SD 驱动电路板 (SDDB)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 SDDB J4-8 (ON) SD-511 4-B
3 PS3 I/O 检查 , 传感器检查 SDDB J7-12 (ON) SD-511 5-F
4 更换 SDDB. - -
5 更换 FSCB. - -
卡纸类型 RU 部卡纸
卡纸代码 75-42
卡纸检测时序
75-42 < 安装了 FS-534 或 FS-
534SD 时 >
即使在主机的出纸传感器 (PS3) 被纸张关闭 ( 解除阻断 ) 并经过了
指定的时间间隔后 ,RU 入口传感器 (PS2) 仍未被激活 ( 阻断 ).
卡纸处理位置 水平传送盖板
相关零件 • 出纸传感器 (PS3)
• RU 入口传感器 (PS2)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS3 I/O 检查 , 传感器检查 MFPB CN25E-7 (ON) 18-C
3 PS2 I/O 检查 , 传感器检查 FSCB J6-7 (ON) FS-534 6-K
4 更换 FSCB. - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-25
1.9.19 75-43
(1) 内容
(2) 步骤
• 链接至电路图 (N.2.6.FS-534)
1.10 9#-##
1.10.1 92-01, 92-02, 92-40
(1) 内容
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.10.2 93-10
(1) 内容
卡纸类型 RU 部卡纸
卡纸代码 75-43
卡纸检测时序
75-43 < 安装了 FS-534 或 FS-
534SD 时 >
RU 入口传感器 (PS2) 被激活 ( 阻断 ) 后 , 即便经过了指定的时间间
隔 , 它仍然未被关闭 ( 解除阻断 ).
卡纸处理位置 水平传送盖板
相关零件 • RU 入口传感器 (PS2)
• FS 控制电路板 (FSCB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS2 I/O 检查 , 传感器检查 FSCB J6-7 (ON) FS-534 6-K
3 更换 FSCB. - -
卡纸类型 双面预对位部卡纸
卡纸代码 92-01, 92-02, 92-40
卡纸检测时序 92-01 开始双面进纸序列后,即便经过了指定的时间间隔,对位传感器(PS1)也没有被激活(解除阻断).
92-02 在双面模式下进纸纸张的第二面进纸时 , 由于执行对位的负载上升时序早于形成波幅的负载上
升时序 , 因此纸张第二面进入对位辊前尚未形成波幅 .
92-40 在双面模式下进行纸张的第二面进纸时 , 在图像写入开始信号输出时序后预定时间间隔内 , 图
像写入开始信号允许仍被禁止 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
双面预对位部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • ADU 传送马达 (M5)
• 对位传感器 (PS1)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS1 I/O 检查 , 传感器检查 MFPB CN14E-3 (ON) 28-C
3 M5 操作检查 MFPB CN25E-1 至 4 17 至 18-C
4 更换 MFPB. - -
卡纸类型 双面传送部卡纸
卡纸代码 93-10bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-26
(2) 步骤
• 链接至电路图 (N.1..bizhub 367/287/227/7536/7528/7522)
1.10.3 99-01
(1) 内容
(2) 步骤
1.10.4 99-02
(1) 内容
(2) 步骤
卡纸检测时序
93-10 ADU 纸张路径传感器 /1(PS40) 被纸张激活 ( 解除阻断 ) 后 , 即使经过了指定的时间间隔 ,ADU
纸张路径传感器 /2(PS41) 仍然未被激活 ( 解除阻断 ).
-
当主电源开关开启,门打开和关闭,发生卡纸或重置故障时,如果ADU纸张路径传感器/1(PS40)
被激活 ( 解除阻断 ) 或 ADU 纸张路径传感器 /2(PS41) 被激活 ( 解除阻断 ), 则双面传送部中残
留的纸张会导致卡纸 .
-
当主电源开关开启 , 门打开和关闭 , 发生卡纸或重置故障时 , 如果检测位置被判定存在纸张 , 则
双面传送部中残留的纸张会导致卡纸 .
卡纸处理位置 右门
相关零件 • ADU 传送马达 (M5)
• ADU 纸张路径传感器 /1(PS40)
• ADU 纸张路径传感器 /2(PS41)
• MFP 电路板 (MFPB)
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 PS40 I/O 检查 , 传感器检查 MFPB CN25E-10 (ON) 18-C
3 PS41 I/O 检查 , 传感器检查 MFPB CN29E-3 (ON) 19-C
4 M5 操作检查 MFPB CN25E-1 至 4 17 至 18-C
5 MFPB F13E 导通性检查 - -
6 更换 MFPB. - -
卡纸类型 控制器导致的卡纸 ( 纸张尺寸错误 )
卡纸代码 99-01
卡纸检测时序
99-01 • 由于纸张尺寸错误 , 控制器会向正在处理尺寸错误的打印机引擎发送强制停止命令 .
• 由于纸张尺寸错误,控制器会向打印机引擎发送强制停止命令,但不排出造成尺寸错误的纸张.
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . - -
卡纸类型 控制器导致的卡纸 ( 控制器强制停止命令 )
卡纸代码 99-02
卡纸检测时序 99-02 控制器检测到打印序列故障 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 1. 卡纸代码
K-27
1.10.5 99-03
(1) 内容
(2) 步骤
1.10.6 99-04
(1) 内容
(2) 步骤
1.10.7 99-05
(1) 内容
(2) 步骤
1.10.8 99-06
(1) 内容
(2) 步骤
卡纸类型 控制器导致的卡纸 ( 图像处理 )
卡纸代码 99-03
卡纸检测时序 99-03 图像稳定未完成作业 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . - -
卡纸类型 控制器导致的卡纸 ( 排纸处理器预驱动操作未完成 )
卡纸代码 99-04
卡纸检测时序 99-04 即使接收到打印开始命令 , 排纸处理器预驱动操作也未完成 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . 或者打开并关闭排纸处理器前
门 . - -
卡纸类型 控制器导致的卡纸 ( 主机未开始作业 )
卡纸代码 99-05
卡纸检测时序
99-05 即使接收到打印开始命令也未执行搓纸和进纸操作 .
即使接收到打印开始命令也未开始作业 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . - -
卡纸类型 控制器导致的卡纸 ( 排纸处理器内部处理错误 )
卡纸代码 99-06
卡纸检测时序 99-06 即使作业已完成排纸处理器内部控制处理也未完成 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭排纸处理器前门 . - -bizhub 367/287/227/7536/7528/7522 功能版本 1.0 维修手册 K. 2. 功能异常代码
K-28
1.10.9 99-07
(1) 内容
(2) 步骤
1.10.10 99-08
(1) 内容
(2) 步骤
1.10.11 99-09
(1) 内容
(2) 步骤
2. 功能异常代码
2.1 显示步骤
• 本机的 CPU 会执行自诊断功能 , 它一旦检测到故障 , 则会在控制面板上显示相应的警告代码和维修保养呼叫标记 .
• 触摸维修保养呼叫标记将会在状态确认屏幕上显示对应的警告代码 .
卡纸类型 控制器导致的卡纸 ( 主机未完成作业 )
卡纸代码 99-07
卡纸检测时序
99-07 主机未完成出纸操作 .
排纸处理器未完成出纸操作 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . 或者打开并关闭排纸处理器前
门 . - -
卡纸类型 控制器导致的卡纸 ( 排纸处理器未开始作业 )
卡纸代码 99-08
卡纸检测时序 99-08 排纸处理器未接收到打印开始命令 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . 或者打开并关闭排纸处理器前
门 . - -
卡纸类型 控制器导致的卡纸 ( 排纸处理器未完成作业 )
卡纸代码 99-09
卡纸检测时序
99-09 • 未完成排纸处理器中的出纸或排纸处理操作 .
• 从卡纸状态重置期间排纸处理器未能开始作业 .
卡纸处理位置 -
相关零件 -
步骤 措施 控制信号 电气元件位置
1 初始检查项目 - -
2 打开并关闭主机前门 . 或者打开并关闭排纸处理器前
门 . - -
扫描开通重新登录查看更多
添加朱师傅微信咨询
