故障案例：柯尼卡美能达C220彩色复印机 输出图像异常 复印/打印图像均有彩带 二〇一七年九月十五日 广州冯师傅
------------------------------------------
故障现象：
复印/打印图像均有彩带
------------------------------------------
------------------------------------------
故障样张：
------------------------------------------
请大家讨论以上分析步骤
故障分析：
由于复印打印都有这种现象,排除光学部分问题，然后对以下几个方面进行考虑:
1、成像单元问题；
2、消耗品感光鼓/转印问题；
3、图像处理问题;
4、电气部件MFPB/ PRCB问题；
1、成像单元问题；
2、消耗品感光鼓/转印问题；
3、图像处理问题;
4、电气部件MFPB/ PRCB问题；
------------------------------------------
解决步骤：
1、先从简单方法开始检测：
①输出4色半色调,判断是在第1转印前出现故障,还是第1转印带异常引起:
②拆下成像单元中的主要部件进行查看:感光鼓,转印带,显影器,是否存在异常损坏
2、由于4色半色调都带有同样故障,锁定在第1转印出现的故障.
3、根据管理列表的数据及转印带的状况分析,进行与其它机器
上正常使用的转印带对换转印带测试,故障一样.
4、由于是故障为彩带,打印单黑色时也会出现彩带,查看原理手册,参照原理图对第1转印的驱动及感应机构(加压缩回传感器PS39)进行检测及清洁,未见明显异常,再装回转印带,故障未能解决;

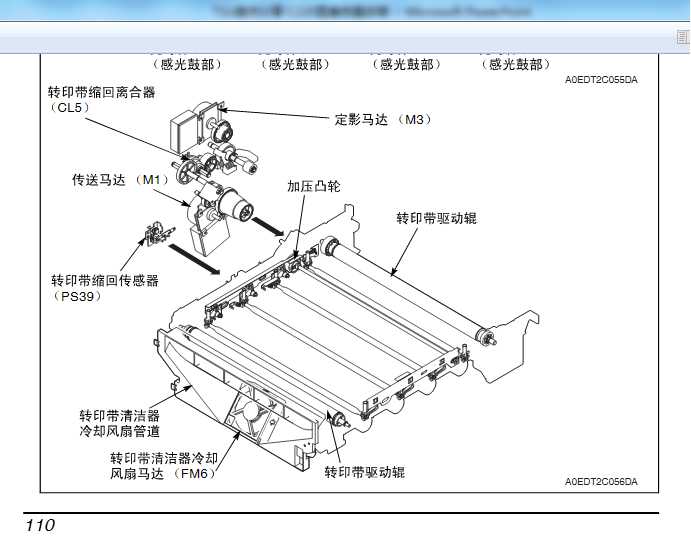

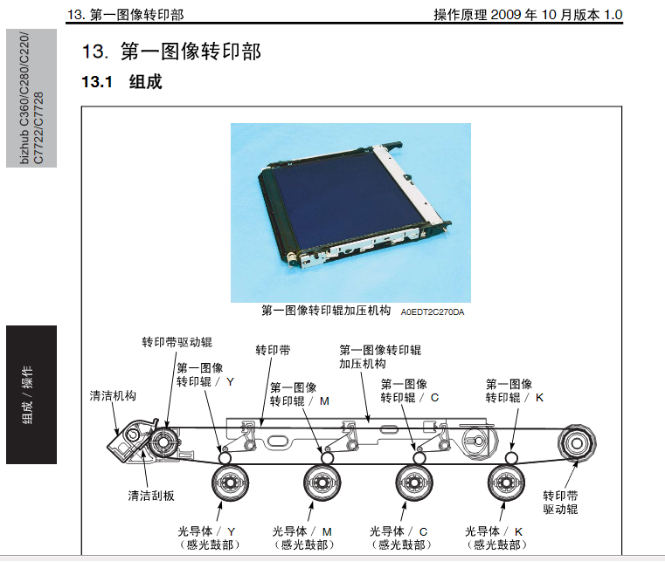

5.怀疑第1转印加压后未能完成缩回,将此机器转印带与之前对换测试的转印带对比,发现都已经使用很多时间,加压缩回滑块都有所老化松动,因此就更换全新转印带测试,结果故障消除.(下图为原理手册中的加压缩回结构图)
------------------------------------------
------------------------------------------
------------------------------------------
故障总结：
1.图像质量故障,可输出多种自检样张进行测试;
2.参考原理手册及机器管理列表,关注机器使用状况,特别是消耗品状态相关的驱动及检测感应机构检查.
