故障案例：夏普数码复印机:AR-3818S(Z)/3821D(Z)/3020D(Z)/3818N/3821N PEGASUSⅢ系列机器漏载体对策方法
2017-11-06
故障案例：夏普数码复印机:AR-3818S(Z)-3821D(Z)-3020D(Z)-3818N-3821N PEGASUSⅢ系列机器漏载体对策方法 ------------------------------------------ 技术热线：朱师傅 ------------------------------------------ | 200911 |
标 题： 对应机型：
AR-3818S(Z)/3821D(Z)/3020D(Z)/3818N/3821N
事 项： 近期市场上反映该系列机器有出现漏载体现象，其中原因之一
为TN引导组件不良引起的。现提供确认及对策方法
内 容：
一、当机器出现漏载体时，请按照以下方法确认TN引导组件是否存在变形

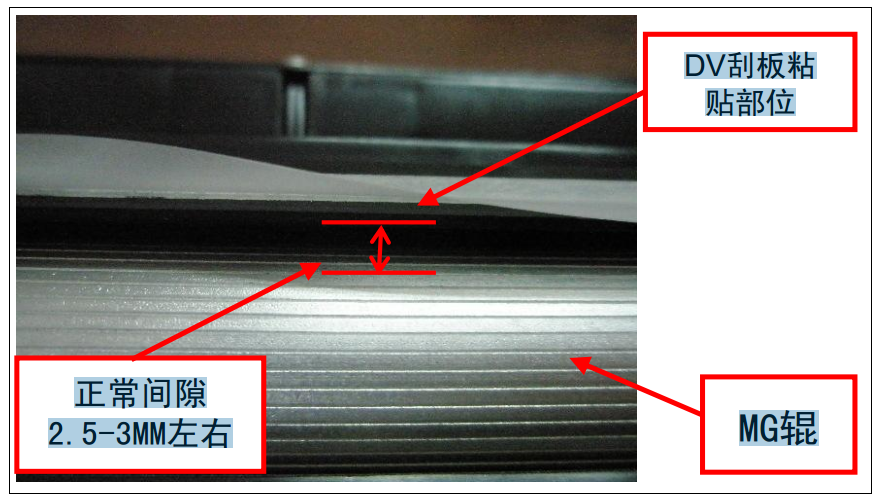

方法一、确认DV刮板粘贴部位与MG辊之间间隙是否正常
事 项： 近期市场上反映该系列机器有出现漏载体现象，其中原因之一
为TN引导组件不良引起的。现提供确认及对策方法
内 容：
一、当机器出现漏载体时，请按照以下方法确认TN引导组件是否存在变形
方法一、确认DV刮板粘贴部位与MG辊之间间隙是否正常

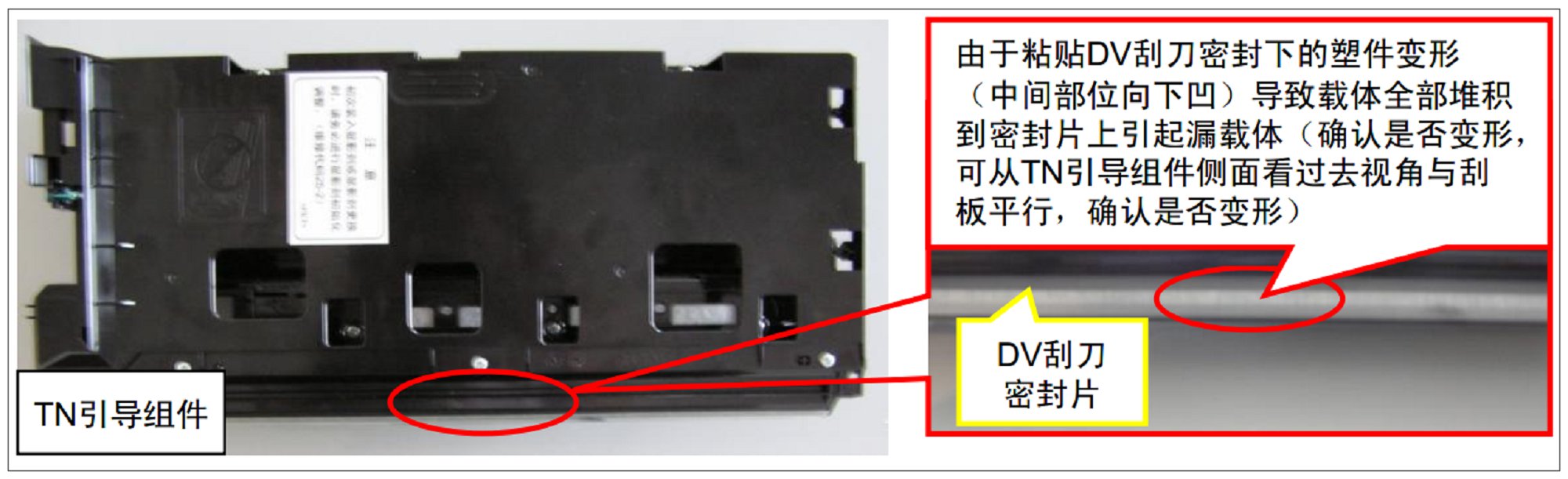

方法二、拆下机器的显影组件，其次拆下显影组件上的TN引导组件，从
侧方向观察确认引导组件中间部位是否变形（有明显的向下凹）
由于粘贴DV刮刀密封下的塑件变形
侧方向观察确认引导组件中间部位是否变形（有明显的向下凹）
由于粘贴DV刮刀密封下的塑件变形
（中间部位向下凹）导致载体全部堆积
到密封片上引起漏载体（确认是否变形，
可从TN引导组件侧面看过去视角与刮
板平行，确认是否变形）
TN引导组件
| DV刮刀 密封片 |
2009年09月
MG辊
正常间隙
2.5-3MM左右
DV刮板粘
贴部位
发行日：
| 发行号： |
夏普商贸（中国）有限公司 复印机系统本部
咨询电话： TEL： 021-61048888 FAX： 021-61066013
二、如果TN引导组件确实存在变形，请按照以下方法进行调整
注意事项：
1.如发现TN引导组件中间部位变形，请按照上述调整方法进行校正，其DV
刮板与MG辊间隙必须在2.5~3MM之间。
2.如按照调整方法仍然不能解决故障，请更换好的TN引导组件。
