SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC441-0 0	D	鼓转印电机：锁定
		在电机开启期间以 2 秒的时间间隔观察锁定信号，并检测高电平至少 20 次。
		• 电机不良 • 接头断开 • 导线损坏 • IOB 不良 • 单元扭矩增加。
		• 更换电机 • 重新连接接头 • 更换导线束 • 更换 IOB • 检查电机上的负载（PCDU、图像转印单元、纸张转印单元、废色粉瓶）。 • 更换 PCDU、图像转印单元、纸张转印单元或废色粉瓶。

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC442-0 0	D	ITB 提升错误
		即使 ITB 提升电机（还有供粉电机(M)）旋转，ITB 提升传感器未能在规定时间内检测规定传感器触杆状态。 • 连接/分离操作：如果在 2000 毫秒内未检测 • 原位操作：如果在 5000 毫秒内未检测信号检测取样周期：10 毫秒
		• 图像转印单元未设置/错误设置 • 传感器脏污 • 传感器不良 • 电机不良 • 单元负载大
		• 重设图像转印单元 • 清洁传感器 • 更换传感器 • 更换接触/分离驱动单元 • 更换图像转印单元 • 检查导线束

SC 编号	等级	错误名称/错误状况/主要原因/解决方案
SC452-0 0	D	送纸接触电机错误
		纸张转印接触电机：即使纸张转印接触电机旋转，位置传感器也无法在预定时间内检测传感器填充状态（见下文）。 • 接触操作：如果在 2000 毫秒内未检测 • 原位操作：如果在 5000 毫秒内未检测信号检测取样周期：10 毫秒
		• 传感器脏污 • 传感器不良 • 电机不良 • 单元负载大
		• 更换接触驱动单元 • 更换图像转印单元 • 检查导线束

SC 编号	等级	错误名称/错误状况/主要原因/解决方案

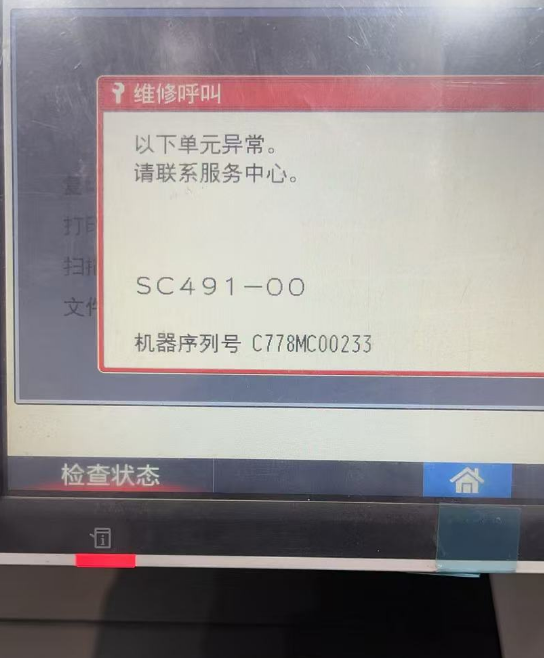

SC491-0 0	D	高压电源：充电/显影：输出误差
		在高压（充电/显影）输出期间，SC 检测信号（充电/显影）连续 200 毫秒为 L（异常）。
		H/W 错误 • 输出接触设置故障 • 控制器接头设置故障 • 输出高压路径的接地故障 • 表面/空气间隙不足（弧放电） • 控制器导线束断开，短路 • PCU 设置故障 • 控制板_IOB 错误（相关信号错误） • HVP_CB 错误负载错误 • 充电输出的接地故障，其他输出的短路 • 充电输出路径中表面/空气间隙不足（包括距其他输出的距离） • 鼓的异常劣化，及因针孔导致的过电流 • 鼓 vs 充电辊间隙错误（PCU 错误）。 • 因鼓表面冷凝导致的过电流 • 显影输出的接地故障，其他输出的短路 • 显影输出路径中表面/空气间隙不足（包括距其他输出的距离） • 其它
		• 关闭再打开主电源 • 重设或更换高压电源馈电路径的导线束 • 重设或更换 IOB-HVP_CB 之间的导线束 • 重设或更换 PCU • 检查接触机构的操作 • 更换 HVP_CB • 更换 IOB

------------------------------------------
实际案例：
------------------------------------------

1】
------------------------------------------
2】

------------------------------------------

3】

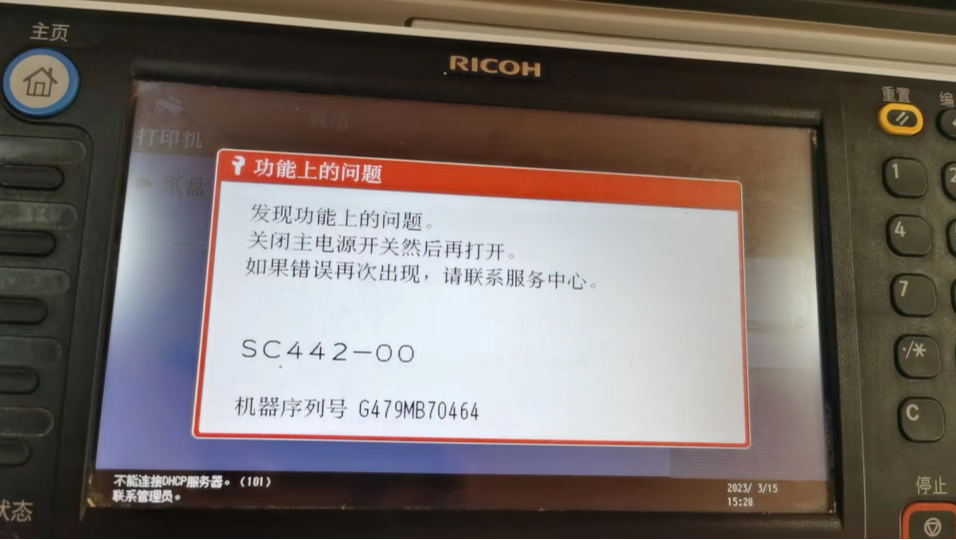

故障案例：理光mp-c2011sp彩色复印机报错误代码 sc442-00 | 河南武经理 | 二〇二三年三月十五日

等待反馈结果：

images/2/2023/04/lJD7gUTfZ11DUGiinZJF89tBixxij9.png

images/2/2023/04/mwKBk477k5mbGEub5g474B4lUV9Bvl.png

------------------------------------------

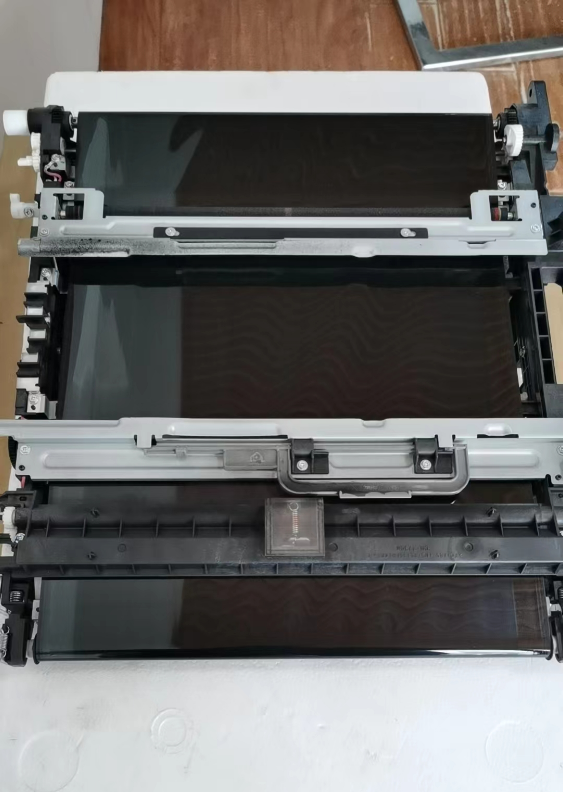

即使 ITB 提升电机（还有供粉电机(M)）旋转，ITB 提升传感器
未能在规定时间内检测规定传感器触杆状态。
• 连接/分离操作：如果在 2000 毫秒内未检测
• 原位操作：如果在 5000 毫秒内未检测
信号检测取样周期：10 毫秒

• 图像转印单元未设置/错误设置
• 传感器脏污
• 传感器不良
• 电机不良
• 单元负载大

• 重设图像转印单元
• 清洁传感器
• 更换传感器
• 更换接触/分离驱动单元
• 更换图像转印单元
• 检查导线束

功能上的问题
发现功能上的问题。
4
关闭主电源开关然后再打开。
如果错误再次出现，请联系服务中心。
7
SC442-00
·/*
机器序列号 G479MB70464
C
不能连接DHCP服务器。(101)
停止
2023/ 3/15
联系管理员。
状态
15:28
