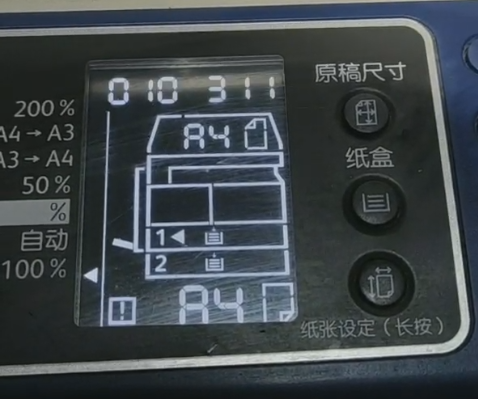

010-311 Fusing Unit Center Thermistor Defect
参考 BSD: CH10.2
当检测到 Heat Roll Center Thermistor 的温度 AD 值在一定时间内持续超过规定值时，检测到
Heat Roll Rear Thermistor 的温度 AD 值未达到规定值。
步骤
关闭电源，拔下 Heat Roll Center Thermistor 的连接器 P/J600。测定 Heat Roll Center
Thermistor J600-1pin 与 J600-2pin 间的电阻值。 电阻是否为无限大？
Y N
将连接器 P/J600 复原， 测定 ESS/MCU PWB J403-1pin 与 J403-2pin 间的电阻值。 电 阻
是否为无限大？
Y N
更换 ESS/MCU PWB。 (PL18.1)
检查下列电线是否断开或接触不良。
· 从 ESS/MCU PWB J403-1 到 Heat Roll Center Thermistor P600-5 间
· 从 ESS/MCU PWB J403-2 到 Heat Roll Center Thermistor P600-4 间
更换 Fusing Unit。(PL7.1)

------------------------------------------
实际案例：
------------------------------------------
1】
------------------------------------------
2】

------------------------------------------
3】
