092-670 ADC Elec Patch Fail Y
参照 FIP
参照 CF-003 FIP。
092-671 ADC Elec Patch Fail M
参照 FIP
参照 CF-003 FIP。
092-672 ADC Elec Patch Fail C
参照 FIP
参照 CF-003 FIP。
092-673 ADC Elec Patch Fail K
参照 FIP
参照 CF-003 FIP。
CF-003 ADC Patch Fail
参考 BSD: CH9.8
相应色的 ADC (Auto Denity Control：自动图像浓度控制 )Patch 异常薄或 ADC Sensor 有异
常。ADC Patch 是浓度调整设置时在 IBT Belt 上沿 FS 方向接近 Front 处作成的。
· 092-670: ADC Elec Patch Fail Y
· 092-671: ADC Elec Patch Fail M
· 092-672: ADC Elec Patch Fail C
· 092-673: ADC Elec Patch Fail K
影响
发生本故障时，仅相应色，使用 ADC 传感器的图像浓度控制没有得到更新，图像浓度可能过浓
或过淡。
应先行处置的故障
进入 CE 模式的 Shutdown history ，确认最近发生的故障。发生下列故障时，这些可能是主要
原因，因此应参照相应的 FIP 先行修复。
· 042-325: Main Motor Fail
· 042-326: Sub Motor Fail
· 099-xxx: LPH 方面故障
· 089-xxx: RegiCon 方面故障
· 091-480/481/482/402: Drum Cartridge Y/M/C/K Life Over
· 093-314/315/316/317: Dispense Motor Y/M/C/K Fail
· 093-400/423/424/425: Toner Cartridge Y/M/C/K Near Empty
· 093-434:Drum/Toner Cartridge K Near Empty
· 093-435:Drum/Toner Cartridge Quality Empty
· 094-911:IBT Unit End Warning
应先行处置的画质故障
在打印模式下检查相应色的图像。发生下列画质故障时，这些可能是主要原因，因此应参照相
应的画质故障诊断先行修复。
· 白纸打印或接近白纸的低浓度、特定色很淡 → Patch 很薄。
· FS ( 纵 ) 方向接近 Front 处出现纵向的白点、色点、线 → Patch 位置图像很淡， Patch
也很薄。
· SS ( 横 ) 方向出现白点、色点、线筋、部分脱落 → 图像淡的位置上 Patch 也很薄。
· 有遗留物 ( 粗糙复印 )、墨粉覆盖 → 因检测到 IBT 底色过浓而误认为 Patch 很薄。
更换零件列表

images/2/2018/04/Xo0KKL8Hok5071OKkfRhYSLYpKF33L.png

步骤
注释：拆下 Drum 时，为避免光疲劳，用黑布等将 Drum 盖上。另外，切勿用手触摸 Drum 表面。
执行 CE 模式的 Procon Print，检查 755-003 到 755-006、752-078 到 752-081、 755-023 到 755-
026。判断结果是否全部为 0？
Y N
执行 CE 模式的 Procon Print，检查 755-003 到 755-006、 752-078 到 752-081、 755-023
到 755-026。执行测试样张 >Prccon ON Print。再次确认 NVM Read/Write 上发生故障的
次数。是否其中 1 色故障发生次数增加？
Y N
多次反复执行 Procon ON Print 后，若故障不发生则无需处理。
检查通过 ProCon ON Print 输出的图像浓度整体是否都很淡，或是服务模式的测试样张打
印的相应色在全面 Half Tone 下在 FS 方向 Front 一侧 (ADC Patch 位置 )。白点是否极
端淡？
Y N
可能只有 ADC Patch 很薄。检查 IBT Belt 和 1st BTR 的 Front 一侧 (ADC Patch 位置
) 上是否有脏污、附着物或伤痕等。 IBT Belt、 1st BTR 是否正常？
Y N
ADC Sensor 可能异常。关闭电源，检查下列电线是否断开、短路或接触不良。
· MOB ADC Sensor (R-RAD) J112 到 DRIVE PWB J414 之间
· MOB ADC Sensor (R-RAD　LOW) J113 到 DRIVE PWB J414 之间
连接是否正常 ?
Y N
确认 MOB ADC Sensor Assembly 的安装后，若无脏污、检出部的异物附着，
则更换 MOB ADC Sensor Assembly。 (PL6.1)
· 连接连接器。
· 更换断线、短路处的零件 (PWB 等 )。
更换下列零件。
· 更换 IBT Belt。 (PL6.3)
注释：如果更换IBT Belt，那么在更换后从UI-Diag执行Auto Registration。
· IBT Belt Cleaner (PL6.2)
· 1st BTR Roll (PL6.3)
· 对应先行处置的画质故障实施相应故障的处置。
· 相应色的 Toner Cartrige 中若无墨粉则更换。 (PL5.1)
· 相应色的 Drum Cartrige 的 Drum FS 方向 Front 一侧若有脏污、附着物、伤痕等则更
换。 (PL8.1)
· 相应色的 BCR 的 Drum FS 方向 Front 一侧若有脏污、附着物、伤痕等则更换。(PL8.3)
· 若相应色的 Deve Unit 的 Mag Roll 上的 FS 方向 Front 附近的墨粉很少或顺时针旋转
Gear 后墨粉很少，则更换。 (PL5.1)
· 执行 Digital Output [093-001] (Toner Dispense Motor Y)/[093-002] (Toner
Dispense Motor M) / [093-003] (Toner Dispense Motor C) / [093-004] (Toner
Dispense Motor K)时，若没有驱动Dispense则更换Toner Dispense Motor。(PL5.3)
· 关闭电源，确认相应色的 LPH，若有脏污则清洁 LPH 或更换。 (PL2.1)
· 关闭电源，确认各 HVPS 到各零件之间的断线、短路、半连接，若有连接不良则连接
连接器或更换断线、短路处的零件。
参照相应的 FIP 进行修复。若无法特别指定原因并且没有完成修复处置，则更换 “更换零件列
表”上的零件。
注释：如果更换 MOB ADC Sensor Assembly 或 IBT Belt，更换后 NVM[760-240] (TMA Gain
Flag) 的值替换写为 [1]。

------------------------------------------
实际案例：
------------------------------------------

3】
------------------------------------------
2】

------------------------------------------

1】

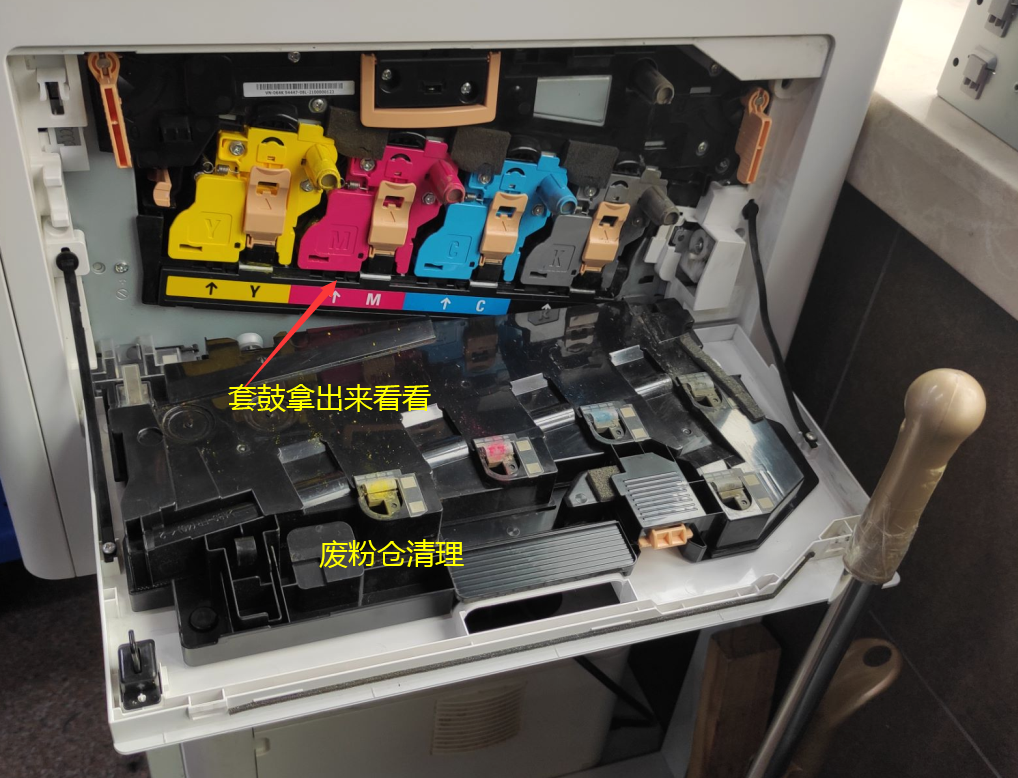

故障案例：富士施乐DocuPrint cp378dw 彩色led打印机报错：错误092-670重新启动打印机 | 江西萍乡LRZ18879995202 | 二〇二二年一月二十五日

上面的官方手册说了很多

人话版本就是

颜色浅到机器都不让打印了这个代码是黄色的相关问题

1、显影仓问题导致的上粉不好重点关注

2、鼓架问题导致的吸粉不够重点关注

3、转印问题导致的吸粉不够这个应该问题不大

处理办法
