092-651 ADC Sensor System
Fail(Shutdown Fail)
参照 FIP
参照 CF-001 FIP。
092-652 ADC Sensor Fail
参照 FIP
参照 CF-001 FIP。
CF-001 ADC Sensor Fail
参考 BSD: CH9.8
发生 ADC Sensor 故障、电气系统异常或转印带反射输出异常。
· 092-651: ADC Sensor System Fail (Shutdown Fail)
· 092-652: ADC Sensor Fail
影响
发生 092-652 故障时，使用 ADC 传感器的图像浓度控制没有得到更新，图像浓度可能过浓或过
淡。092-651 故障在 092-652 故障持续发生时，输出正在成像的图像并强行停止机器的操作。
可通过重启电源解除故障后打印几张纸，但如果 092-651 故障的发生次数达到规定次数，那么
即使重启电源也无法解除。解除时需要将以下的 NVM 值归 [0]。若无法修复回正常状态，则使
用时会再次发生故障。
参照 FIP
参照 CF-001 FIP。
092-652 ADC Sensor Fail
参照 FIP
参照 CF-001 FIP。
CF-001 ADC Sensor Fail
参考 BSD: CH9.8
发生 ADC Sensor 故障、电气系统异常或转印带反射输出异常。
· 092-651: ADC Sensor System Fail (Shutdown Fail)
· 092-652: ADC Sensor Fail
影响
发生 092-652 故障时，使用 ADC 传感器的图像浓度控制没有得到更新，图像浓度可能过浓或过
淡。092-651 故障在 092-652 故障持续发生时，输出正在成像的图像并强行停止机器的操作。
可通过重启电源解除故障后打印几张纸，但如果 092-651 故障的发生次数达到规定次数，那么
即使重启电源也无法解除。解除时需要将以下的 NVM 值归 [0]。若无法修复回正常状态，则使
用时会再次发生故障。

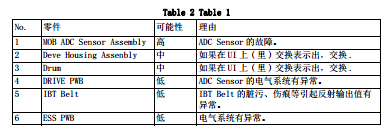

更换零件列表
步骤
注释 ： 拆下 Drum 时，为避免光疲劳，用黑布等将 Drum 盖上。另外，切勿用手触摸 Drum 表面。
如果交换在 UI 上 ( 里 ) 是不是 DrumDeve Housing Assembly 的交换表示出之后，交换表示
没出来的情况就那样 顺序实行以下的操作。
Tools>Admin Setting>Maintenance>Auto Registration
Tools>Admin Setting>Maintenance>Quick Density Adjust (2 次 ) Fail 不发生了？
Y N
在 CE 模式的 NVM Read/Write 上， 检查以下的 NVM 值是否在范围内。
· NVM[755-126] (ADC_Vdark) ( 范围 :0-100)
· NVM[755-127] (ADC_Vcln_ 总评均值 ) ( 范围 :50-1000)
两个值是否都在范围内 ?
Y N
检查以下电线的断线、 短路或接触不良。
· MOB ADC Sensor (R-RAD) J112 到 DRIVE PWB J414 之间
· MOB ADC Sensor (R-RAD LOW) J113 到 DRIVE PWB J414 之间
连接是否正常 ?
Y N
重新连接连接器。 若无法恢复， 则可能是电气系统有异常。 更换 DRIVE PWB。
(PL18.2)
ADC 传感器可能有故障。 更换 MOB ADC Assembly。 (PL6.1)
注释 ： 如果更换 MOB ADC Sensor Assembly， 那么在更换后从 UI-Diag 执行 Auto
Registration。
拉出 IBT Unit， 确认 IBT Belt 上的状态。 是否有脏污、 伤痕 ?
Y N
可能是因为 IBT Blet 上有脏污、 伤痕等。 更换 IBT Belt。 (PL6.3)
注释 ： 如果更换 IBT Belt， 那么在更换后从 UI-Diag 执行 Auto Registration。
拆下 MOB ADC Assembly， 确认 ADC 传感器检测面的状态， 若有脏污则进行清洁。
若没有脏污， 或清洁也无法修复， 则更换 MOB ADC Assembly。 (PL6.1)
注释 ： 如果更换 MOB ADC Sensor Assembly， 那么在更换后从 UI-Diag 执行 Auto
Registration。
结束
注释 ： 如果更换 MOB ADC Sensor Assembly 或 IBT Belt， 那么在更换后从 UI-Diag 执行 Auto
Registration。
注释 ： 拆下 Drum 时，为避免光疲劳，用黑布等将 Drum 盖上。另外，切勿用手触摸 Drum 表面。
如果交换在 UI 上 ( 里 ) 是不是 DrumDeve Housing Assembly 的交换表示出之后，交换表示
没出来的情况就那样 顺序实行以下的操作。
Tools>Admin Setting>Maintenance>Auto Registration
Tools>Admin Setting>Maintenance>Quick Density Adjust (2 次 ) Fail 不发生了？
Y N
在 CE 模式的 NVM Read/Write 上， 检查以下的 NVM 值是否在范围内。
· NVM[755-126] (ADC_Vdark) ( 范围 :0-100)
· NVM[755-127] (ADC_Vcln_ 总评均值 ) ( 范围 :50-1000)
两个值是否都在范围内 ?
Y N
检查以下电线的断线、 短路或接触不良。
· MOB ADC Sensor (R-RAD) J112 到 DRIVE PWB J414 之间
· MOB ADC Sensor (R-RAD LOW) J113 到 DRIVE PWB J414 之间
连接是否正常 ?
Y N
重新连接连接器。 若无法恢复， 则可能是电气系统有异常。 更换 DRIVE PWB。
(PL18.2)
ADC 传感器可能有故障。 更换 MOB ADC Assembly。 (PL6.1)
注释 ： 如果更换 MOB ADC Sensor Assembly， 那么在更换后从 UI-Diag 执行 Auto
Registration。
拉出 IBT Unit， 确认 IBT Belt 上的状态。 是否有脏污、 伤痕 ?
Y N
可能是因为 IBT Blet 上有脏污、 伤痕等。 更换 IBT Belt。 (PL6.3)
注释 ： 如果更换 IBT Belt， 那么在更换后从 UI-Diag 执行 Auto Registration。
拆下 MOB ADC Assembly， 确认 ADC 传感器检测面的状态， 若有脏污则进行清洁。
若没有脏污， 或清洁也无法修复， 则更换 MOB ADC Assembly。 (PL6.1)
注释 ： 如果更换 MOB ADC Sensor Assembly， 那么在更换后从 UI-Diag 执行 Auto
Registration。
结束
注释 ： 如果更换 MOB ADC Sensor Assembly 或 IBT Belt， 那么在更换后从 UI-Diag 执行 Auto
Registration。
------------------------------------------
实际案例：
实际案例：
------------------------------------------
3】
故障案例：富士施乐sc2022报错 092-651 |西安张经理 ZXW18291828766
| 二〇二二年一月二十六日
等待反馈结果：
------------------------------------------
2】
故障案例：施乐IV代（四代）施乐DocuCenter IV
C2270，2275 IV C3370，3371，3373，3375，IV
C4470，4475，VC5570复印机
复印机报错代码
092-651
------------------------------------------
1】
------------------------------------------
故障案例：富士施乐sc2020 彩色复印机提示错误代码092-651 二〇一七年十二月十八日
Tckj2008
------------------------------------------
技术热线：朱师傅 周经理
------------------------------------------
------------------------------------------
技术热线：朱师傅 周经理
------------------------------------------
进入维修模式：
Printer diag\IOT Diag\NVM settings \Edit NVM\输入下面的代码即
Printer diag\IOT Diag\NVM settings \Edit NVM\输入下面的代码即
752-431报取后一位值改为0
------------------------------------------
