062-386 AOC
Fail
参考 BSD: CH6.3
检测 AOC 执行时 CCD 的输出异常。
步骤
1. 打开电源, 进入 CE 模式。 将 NVM[715-030] 的值更换为 [1], 然后执行 [NVM 写入 ]。
2. 现在值栏中会显示 3 位或 4 位的数字。

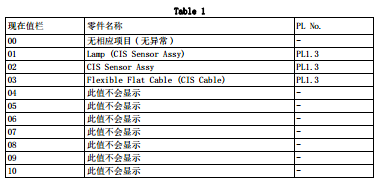

3. 将上 1 位或 2 位、 下 2 位的数字与下表对照, 更换相应的零件。
显示范例
· 110(3 位显示 ) :
LED Lamp 的故障、 及 LED Lamp Wire Harness 的破损或接触不良。
([110] 的第一位数字 [1] 表示 LED Lamp (01 的 0 不会显示 ),后两位数数字 [10] 表
示 LED Lamp Wire Harness。 )
· 1000(4 位显示 ) :
LED Lamp Wire Harness 的破损或接触不良。
([1000] 的前两位数字 [10] 表示 LED Lamp Wire Harness, 后两位数字 [00] 表示没
有相应项目 ( 无异常 )。 )
注释 :
执行 IIT 诊断后,再重新叫出 NVM[715-030]( 按<确认 / 变更>键 ),确认其值 ( 诊断结
果 )。
参考 BSD: CH6.3
检测 AOC 执行时 CCD 的输出异常。
步骤
1. 打开电源, 进入 CE 模式。 将 NVM[715-030] 的值更换为 [1], 然后执行 [NVM 写入 ]。
2. 现在值栏中会显示 3 位或 4 位的数字。
3. 将上 1 位或 2 位、 下 2 位的数字与下表对照, 更换相应的零件。
显示范例
· 110(3 位显示 ) :
LED Lamp 的故障、 及 LED Lamp Wire Harness 的破损或接触不良。
([110] 的第一位数字 [1] 表示 LED Lamp (01 的 0 不会显示 ),后两位数数字 [10] 表
示 LED Lamp Wire Harness。 )
· 1000(4 位显示 ) :
LED Lamp Wire Harness 的破损或接触不良。
([1000] 的前两位数字 [10] 表示 LED Lamp Wire Harness, 后两位数字 [00] 表示没
有相应项目 ( 无异常 )。 )
注释 :
执行 IIT 诊断后,再重新叫出 NVM[715-030]( 按<确认 / 变更>键 ),确认其值 ( 诊断结
果 )。
4. 更换相应的零件之后,
再重新将 NVM[715-030] 的值更换为 [1], 并执行 [NVM 写入 ]。
5. 确认现在值栏所显示的值为 [0]。
6. 若无法以上述步骤修复, 则检查以下项目。
· Lamp (CIS Sensor Assy) (IIT Output[062-002]) 中断。 (PL1.3)
· CIS Sensor Assy J700 到 ESS PWB J15 之间的 Flat Cable 是否断线、 短路或接触不
良 ( 特别是 Flat Cable 的插入方向有无歪斜 )。
7. 若检查无问题, 则更换 ESS PWB。 (PL18.2)
5. 确认现在值栏所显示的值为 [0]。
6. 若无法以上述步骤修复, 则检查以下项目。
· Lamp (CIS Sensor Assy) (IIT Output[062-002]) 中断。 (PL1.3)
· CIS Sensor Assy J700 到 ESS PWB J15 之间的 Flat Cable 是否断线、 短路或接触不
良 ( 特别是 Flat Cable 的插入方向有无歪斜 )。
7. 若检查无问题, 则更换 ESS PWB。 (PL18.2)
------------------------------------------
