错误代码：062-371/062371|富士施乐彩色复印机 故障代码| 搜：“ 施乐” + 代码本身 + “代码”即可 不要加机器具体型号 二〇一八年四月一日
2018-04-04
错误代码：062-371/062371|富士施乐彩色复印机 故障代码| 搜：“ 施乐” + 代码本身
+ “代码”即可 不要加机器具体型号 二〇一八年四月一日
------------------------------------------
技术热线：赵利娜
------------------------------------------
技术热线：赵利娜
------------------------------------------
062-371 Lamp Illumination
Fail
参考 BSD: CH6.3
检测到 Lamp 的光未充分进入 CCD。( 扫描开始前的白色变动校正时 / 执行 AGC 时 )
初始行动
检查是否有遮蔽光线路径的物件，以及灯、镜头、镜面、白色校正板有无变质或脏污。
步骤
1. 打开电源， 进入 CE 模式。 将 NVM[715-030] 的值更换为 [1]， 然后执行 [NVM 写入 ]。
2. 现在值栏中会显示 3 位或 4 位的数字。

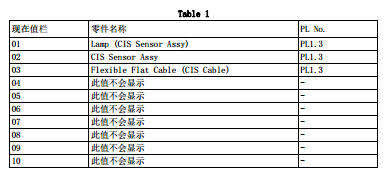

3. 将上 1 位或 2 位、 下 2 位的数字与下表对照， 更换相应的零件。
显示范例
· 110(3 位显示 ) ：
LED Lamp 的故障、 及 LED Lamp Wire Harness 的破损或接触不良。
([110] 的第一位数字 [1] 表示 LED Lamp (01 的 0 不会显示 )，后两位数数字 [10] 表
示 LED Lamp Wire Harness。 )
· 1000(4 位显示 ) ：
LED Lamp Wire Harness 的破损或接触不良。
([1000] 的前两位数字 [10] 表示 LED Lamp Wire Harness， 后两位数字 [00] 表示没
有相应项目 ( 无异常 )。 )
注释 ：
执行IIT诊断后，再重新叫出NVM[715-030](按＜确认/变更＞键)，确认其值(诊断结果)。
参考 BSD: CH6.3
检测到 Lamp 的光未充分进入 CCD。( 扫描开始前的白色变动校正时 / 执行 AGC 时 )
初始行动
检查是否有遮蔽光线路径的物件，以及灯、镜头、镜面、白色校正板有无变质或脏污。
步骤
1. 打开电源， 进入 CE 模式。 将 NVM[715-030] 的值更换为 [1]， 然后执行 [NVM 写入 ]。
2. 现在值栏中会显示 3 位或 4 位的数字。
3. 将上 1 位或 2 位、 下 2 位的数字与下表对照， 更换相应的零件。
显示范例
· 110(3 位显示 ) ：
LED Lamp 的故障、 及 LED Lamp Wire Harness 的破损或接触不良。
([110] 的第一位数字 [1] 表示 LED Lamp (01 的 0 不会显示 )，后两位数数字 [10] 表
示 LED Lamp Wire Harness。 )
· 1000(4 位显示 ) ：
LED Lamp Wire Harness 的破损或接触不良。
([1000] 的前两位数字 [10] 表示 LED Lamp Wire Harness， 后两位数字 [00] 表示没
有相应项目 ( 无异常 )。 )
注释 ：
执行IIT诊断后，再重新叫出NVM[715-030](按＜确认/变更＞键)，确认其值(诊断结果)。
4. 更换相应的零件之后，
再重新将 NVM[715-030] 的值更换为 [1]， 并执行 [NVM 写入 ]。
5. 确认现在值栏所显示的值为 [0]。
6. 若无法以上述步骤修复， 则检查以下项目。
· Lamp (CIS Sensor Assy) (IIT Output[062-002]) 中断。 (PL1.3)
· CIS Sensor Assy J700 到 ESS PWB J15 之间的 Flat Cable 是否断线、 短路或接触不
良 ( 特别是 Flat Cable 的插入方向有无歪斜 )。
7. 若检查无问题， 则更换 ESS PWB。 (PL18.2)
5. 确认现在值栏所显示的值为 [0]。
6. 若无法以上述步骤修复， 则检查以下项目。
· Lamp (CIS Sensor Assy) (IIT Output[062-002]) 中断。 (PL1.3)
· CIS Sensor Assy J700 到 ESS PWB J15 之间的 Flat Cable 是否断线、 短路或接触不
良 ( 特别是 Flat Cable 的插入方向有无歪斜 )。
7. 若检查无问题， 则更换 ESS PWB。 (PL18.2)
------------------------------------------
实际案例：
------------------------------------------
实际案例：
------------------------------------------
3】
------------------------------------------
2】
------------------------------------------
2】
------------------------------------------
1】
1】

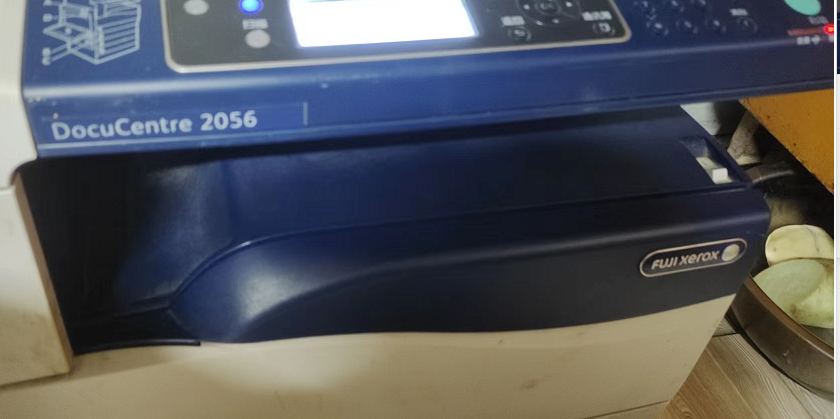

故障案例：富士施乐DocuCentre 2056 复印机报错误代码062-371 |员工号
lq18097429328 | 二〇二二年八月二十四日

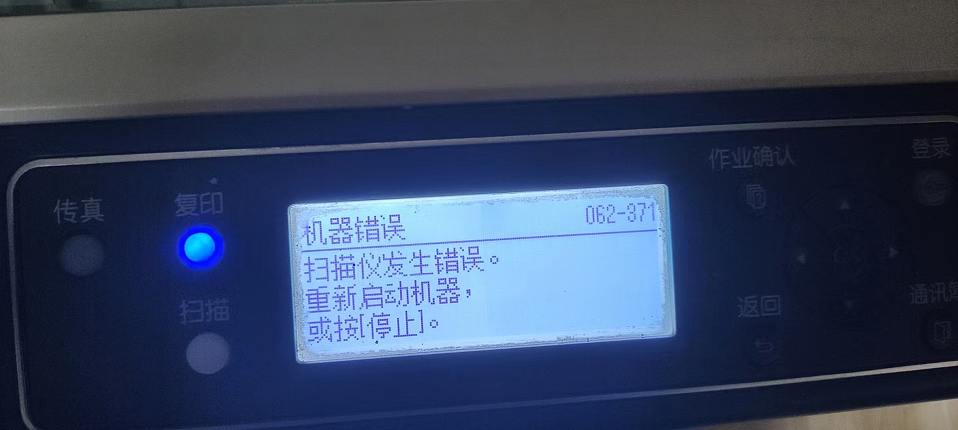

机器错误
062-371
扫描仪发生错误
重新启动机器
或按[停止]。
062-371
扫描仪发生错误
重新启动机器
或按[停止]。
等待反馈结果：
