错误代码： E-00/E00/E-01/E01/E-02/E02/E-04/E04/E-06/E06/E-09/E09/E-10/E10/E-12/E12/E-13/E13/E-14/E14/E-15/E15|理光|基士得耶|速印机油印机故障代码 （注意 搜  品牌 +代码即可 再加上“代码”两个字即可   不用加机器具体型号 ）   二〇一八年五月五日
------------------------------------------
技术热线：朱师傅
------------------------------------------

编号 描述/定义 检查点
E-00 纸夹电机故障
MPU 在纸夹电机开启后 3.0 秒内检测不到
夹持位置传感器信号（开启或关闭）。		纸夹驱动器
纸夹传感器
纸夹电机
MPU 板
主电机编码器
版纸排出位置传感器
E-01 裁切刀错误：
裁切刀电机开启后，裁切刀原位传感器在
3.0 秒内未开启。		裁切刀驱动器
裁切刀开关
裁切刀电机
E-02 纸台驱动错误：
纸张高度传感器或纸台下限传感器在纸台
电机开启后 7.5 秒内未开启。
纸张高度传感器 1 或 2 在开启 1 秒内未开
启。		纸台驱动
纸台电机
纸张高度传感器 1 或 2
纸台下限传感器
齿轮
纸台弹簧
E-04 热敏头过热：
按下启动键时，热敏头温度大于 65°C。		过热（等待热敏头冷却）
热敏头
E-06 主电机锁定：
CPU 在主电机开启后 5.0 秒不能检测到版
纸排出位置传感器（鼓原位）信号。		主电机驱动器
主电机
电机驱动板
版纸排出位置传感器
编号 描述/定义 检查点
E-09 热敏头热敏电阻打开：
热敏电阻输出电压超过 2.817 伏。		热敏头热敏电阻
热敏头连接器
E-10 热敏头能量脉冲错误：
CPU 检测到来自热敏头能量控制脉冲的异
常 ID 信号。		热敏头连接器
热敏头
MPU
E-12 压板错误：
压板原位传感器在初始化过程 6 秒内未开
启。
压板原位和压板限制传感器在主开关打开
时开启。
压缩排出版纸时，压板限制传感器未在
4.5 秒内开启，压板原位传感器未关闭。		压力板驱动器
压力板电机
板位置传感器
版纸排出错误
E-13 扫描仪错误：
扫描仪原位传感器在
主开关打开后 14.0 秒内未开启。
关于初始运动，扫描仪原位传感器在扫描
仪向扫描位置移动 20.0 mm 时未关闭。
关于初始运动，扫描仪原位传感器在主开
关开启后 2.0 秒内未开启。		扫描仪驱动器
扫描仪原位传感器
扫描仪电机
E-14 SBU 错误:
MPU 无法与 SBU 进行通信或未检测到通
信数据。
SBU 白电平调整值超出正确范围。
SBU 黑电平调整值超出正确范围。
LED 灯电源不足。		SBU 不良
SIO 不良
PSU 不良
MPU 不良
导线损坏
接头断开
E-15 LED 电源错误：
检测到 LED 板的错误信号。
LED 的 PWM 不可调整。		SBU 不良
SIO 不良
CIS 单元不良
MPU 不良
导线损坏
接头断开

------------------------------------------
实际案例：
------------------------------------------
1】

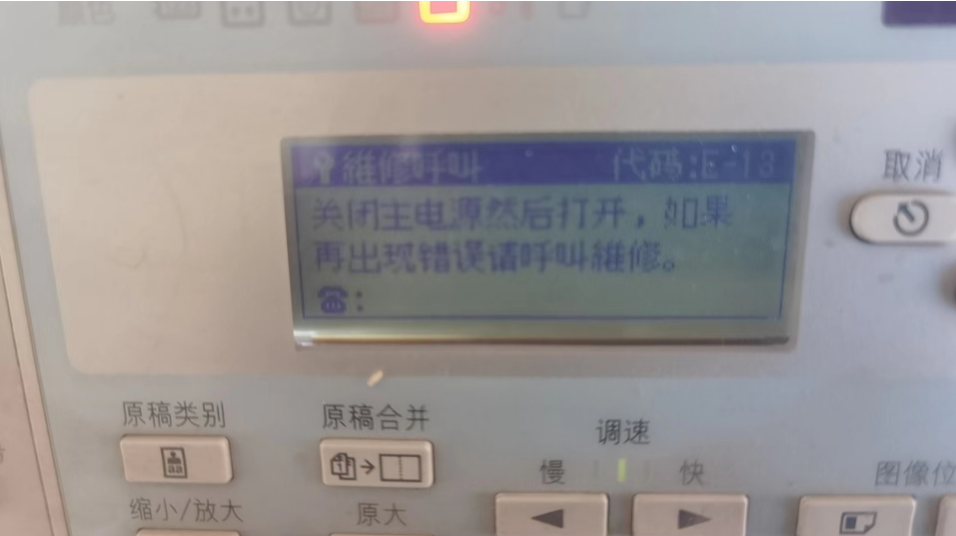

理光dx3443c 速印机 提示小扳手维修呼叫代卖：E-00关闭主电源然后打开，如果再出现错误请呼叫维修。  | 广西玉林梁经理 MRLJ198   |二〇一九年四月二十九日
刚刚拆开制版部件搞一下可以印一会，装回拆件归位后，又印不了提示版纸卡纸重设版纸d

E-00纸夹电机故障
MPU 在纸夹电机开启后 3.0 秒内检测不到
夹持位置传感器信号（开启或关闭）。		纸夹驱动器
纸夹传感器
纸夹电机
MPU 板
主电机编码器
版纸排出位置传感器
估计是传感器需要清洁等

等待反馈结果

------------------------------------------
