故障案例：TSG20180015 VA系列（提示警告文件盖板未关闭）
附ppd文档可以下载观看详细内容图解 | 柯尼卡美能达复印机 柯美 二〇一八年九月一日
------------------------------------------
------------------------------------------
技术热线：蔚县刘经理 lt860312
------------------------------------------
1】手机版-点下面直接打开 ；2】电脑版-复制下面的链接到电脑浏览器地址栏可以直接下载
1】手机版-点下面直接打开 ；2】电脑版-复制下面的链接到电脑浏览器地址栏可以直接下载
------------------------------------------
VA机型提示警告文件盖板未关闭
<机型>
206/216/226/236/246/7223
266/306/7228
<故障现象>
VA机型安装输稿器DF-625,
在输稿器放置原稿时,面板

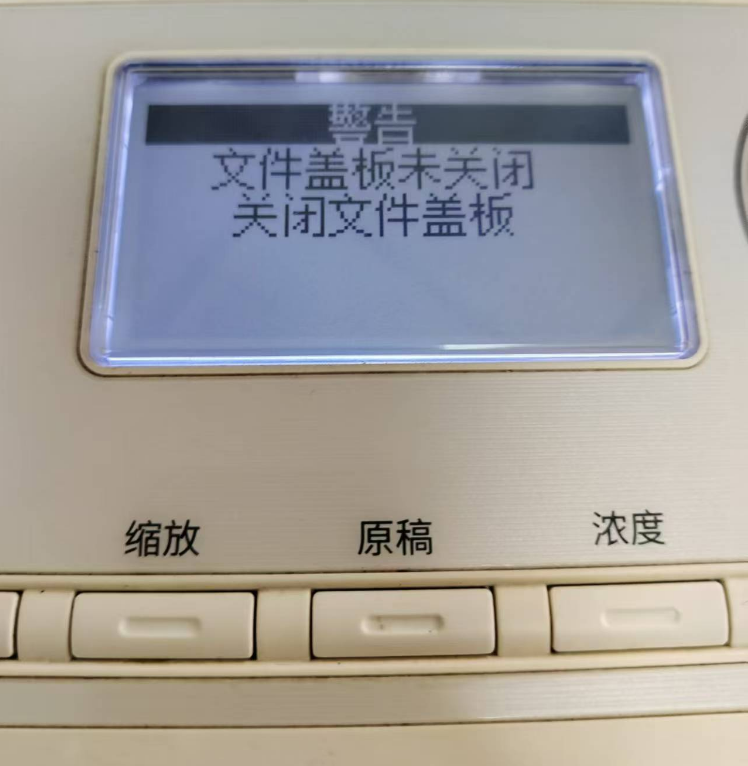

出现警告“文件盖板未关闭
/关闭文件盖板”
1
VA机型提示警告文件盖板未关闭
<原因分析>

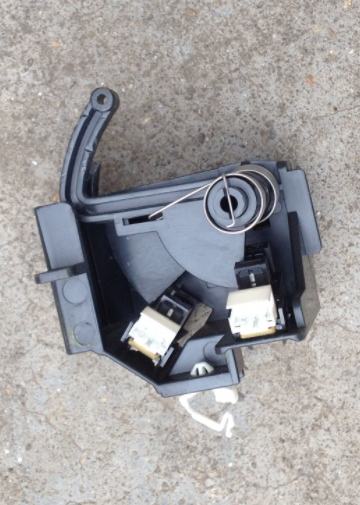

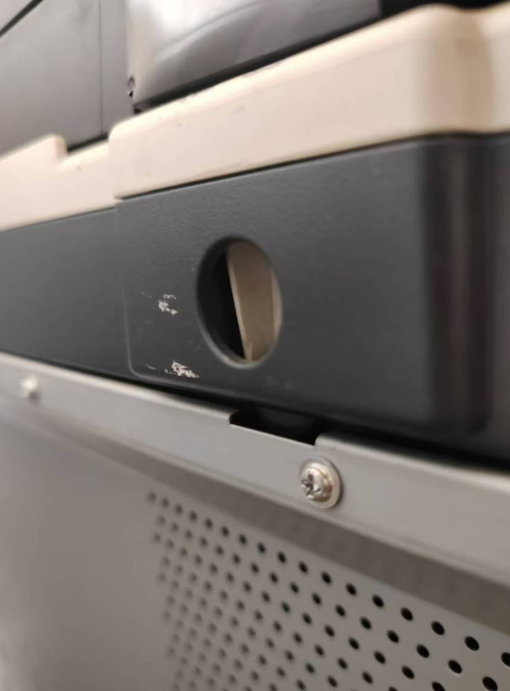

如下图：长期使用后，传感器检测杆对应的DF-625底部铁板，出
现变形弯曲（凹陷）, 输稿器盖下后，角度传感器检测杆（长杆）已
经遮挡角度传感器，但原稿盖传感器检测杆（短杆）不能完全压下,
没有遮挡到原稿盖板传感器，显示屏就会提示文件盖板未关闭。
2
VA机型提示警告文件盖板未关闭
<场地对策>

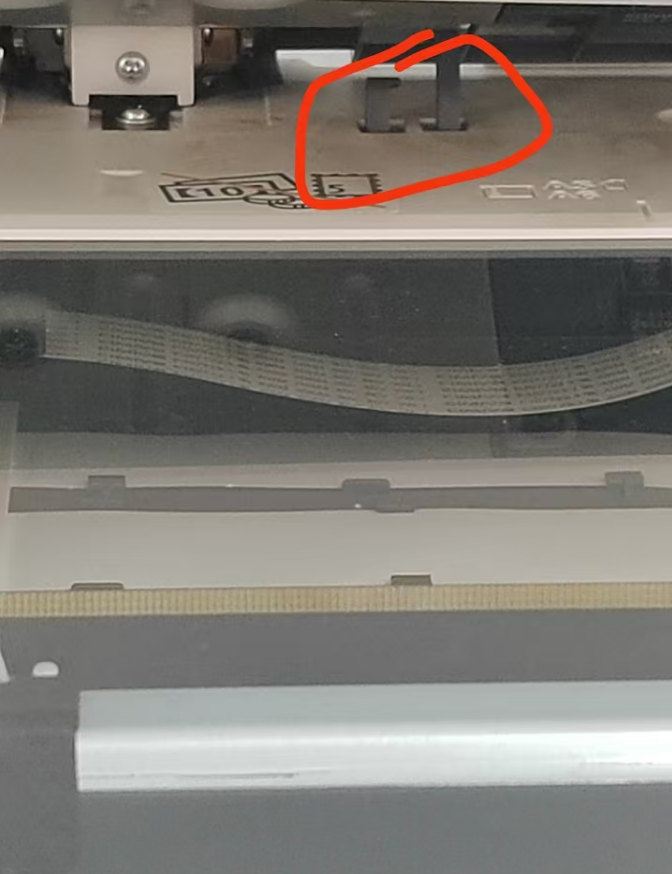

当频繁出现“显示文件盖板未关闭”时，在DF-625底部对应
盖板传感器检测杆位置的铁板区域粘贴多层电工胶布，确保盖下
输稿器时，能够遮挡原稿盖传感器。
<机型>
206/216/226/236/246/7223
266/306/7228
<故障现象>
VA机型安装输稿器DF-625,
在输稿器放置原稿时,面板
出现警告“文件盖板未关闭
/关闭文件盖板”
1
VA机型提示警告文件盖板未关闭
<原因分析>
如下图：长期使用后，传感器检测杆对应的DF-625底部铁板，出
现变形弯曲（凹陷）, 输稿器盖下后，角度传感器检测杆（长杆）已
经遮挡角度传感器，但原稿盖传感器检测杆（短杆）不能完全压下,
没有遮挡到原稿盖板传感器，显示屏就会提示文件盖板未关闭。
2
VA机型提示警告文件盖板未关闭
<场地对策>
当频繁出现“显示文件盖板未关闭”时，在DF-625底部对应
盖板传感器检测杆位置的铁板区域粘贴多层电工胶布，确保盖下
输稿器时，能够遮挡原稿盖传感器。
